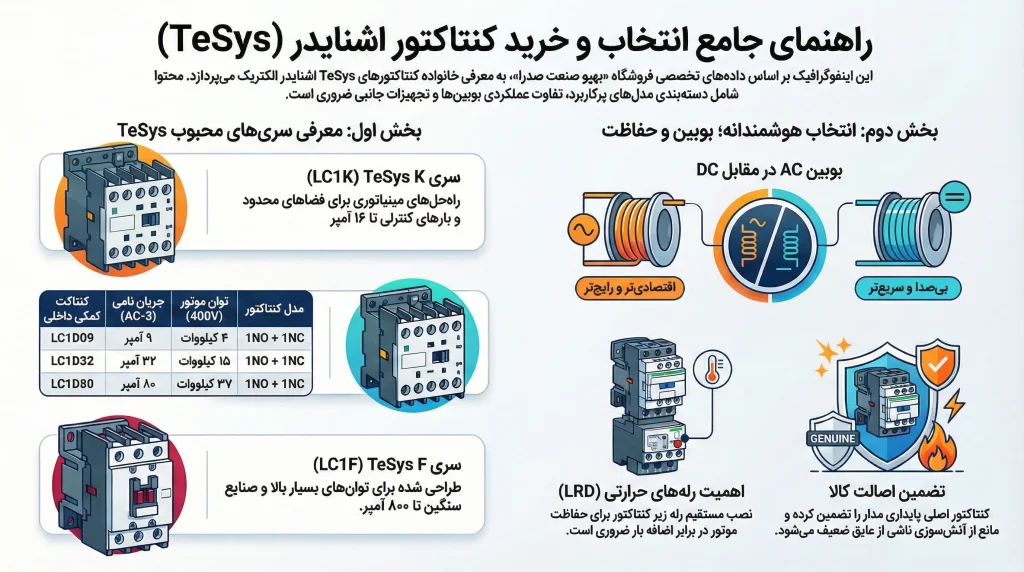

راهنمای جامع خرید کنتاکتور اشنایدر (Schneider Electric): قیمت کنتاکتور اشنایدر

کنتاکتور (Contactors) قلب تپنده هر سیستم کنترل موتور الکتریکی، روشنایی صنعتی و توزیع برق در اتوماسیون صنعتی می باشد. انتخاب یک کنتاکتور باکیفیت، به طور مستقیم بر پایداری، ایمنی و طول عمر ماشین‌آلات شما تأثیر می‌گذارد. در این میان، برند اشنایدر الکتریک (Schneider Electric) به عنوان یکی از پیشگامان جهانی در مدیریت انرژی و اتوماسیون، کنتاکتورهایی با بالاترین استانداردها را ارائه می‌دهد که در بازار ایران به نام کنتاکتور اشنایدر شناخته می‌شوند.

وب‌سایت بهپو صنعت صدرا به عنوان مرجع تخصصی اتوماسیون صنعتی، راهنمای کاملی را برای کمک به شما در جهت خرید کنتاکتور اشنایدر اصلی و درک فاکتورهای تعیین‌کننده قیمت کنتاکتور اشنایدر ارائه می‌کند.

کنتاکتور اشنایدر: چرا یک انتخاب برتر؟

اشنایدر الکتریک، کنتاکتورهای خود را تحت سری‌های محبوب TeSys تولید می‌کند. این کنتاکتورها به دلیل کیفیت ساخت، عمر مکانیکی و الکتریکی بالا، و قابلیت اطمینان در سخت‌ترین شرایط صنعتی، شهرت جهانی دارند.

الف. فناوری TeSys: فراتر از یک سوئیچ ساده

سری TeSys اشنایدر مجموعه‌ای گسترده از کنتاکتورها و رله‌های کنترل موتور است که برای پاسخگویی به هر نیاز سوئیچینگ طراحی شده است. ویژگی‌های کلیدی که TeSys را متمایز می‌کند عبارتند از:

1. استانداردهای جهانی: مطابقت کامل با استانداردهای IEC، UL، CSA و CCC، که امکان استفاده از آن‌ها را در پروژه‌های بین‌المللی فراهم می‌سازد.
2. طول عمر بالا: کنتاکتور اشنایدر، به ویژه سری‌های D، دارای طول عمر مکانیکی و الکتریکی بسیار بالا هستند. این موضوع به معنای کاهش نیاز به تعویض و در نتیجه کاهش زمان توقف (Downtime) در خط تولید است.
3. ماژولار بودن: طراحی ماژولار به کاربر اجازه می‌دهد تا به راحتی بلوک‌های کمکی (Auxiliary Contacts)، رله‌های حرارتی (Thermal Relays) و ماژول‌های سرکوب ولتاژ (Surge Suppressors) را به کنتاکتور متصل کند.

ب. اهمیت خرید کنتاکتور اشنایدر اصلی

در بازار پر از کالاهای تقلبی، اطمینان از خرید کنتاکتور اشنایدر اصلی برای تضمین ایمنی و عملکرد سیستم شما حیاتی است. کنتاکتورهای تقلبی اغلب دارای:

• ظرفیت سوئیچینگ پایین‌تر: زودتر از موعد معیوب می‌شوند.
• عایق‌بندی ضعیف‌تر: خطر اتصال کوتاه و آتش‌سوزی را افزایش می‌دهند.
• جریان نامی غیرواقعی: نمی‌توانند جریان تعیین شده روی پلاک خود را تحمل کنند.

بهپو صنعت صدرا اصالت کالا را تضمین می‌کند، زیرا کنتاکتور اشنایدر اصلی، پایداری مدار فرمان و قدرت شما را تضمین می‌کند.

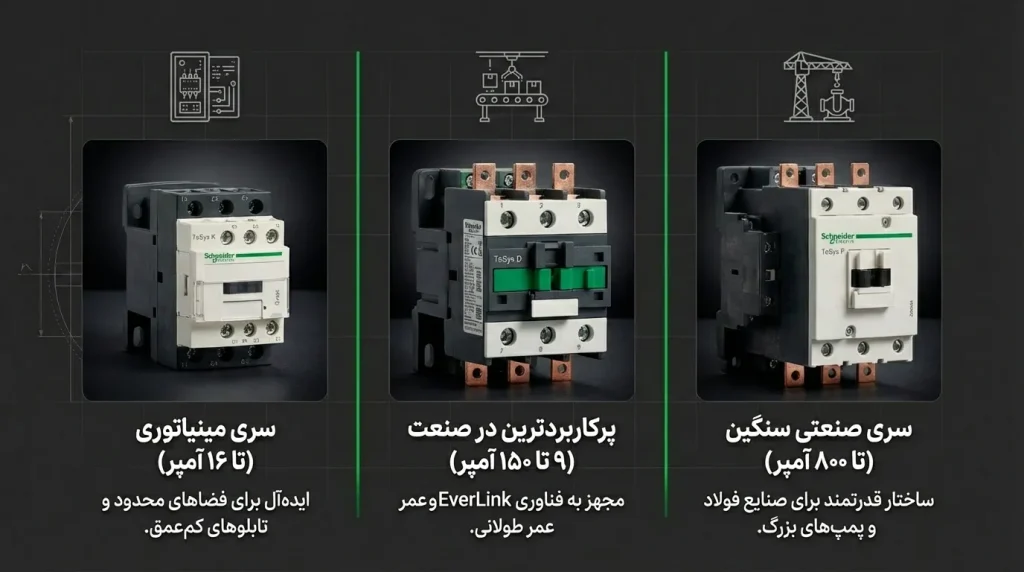

انواع و مدل‌های متفاوت کنتاکتور اشنایدر

کنتاکتورهای TeSys اشنایدر در طیف وسیعی از کاربردها و ظرفیت‌های جریانی عرضه می‌شوند. درک مدل‌های اصلی به شما کمک می‌کند تا انتخاب دقیقی برای نیازهای خاص خود داشته باشید.

۱. سری TeSys D (LC1D): پرکاربردترین کنتاکتور اشنایدر در صنعت

این سری ستون فقرات اتوماسیون صنعتی در سراسر جهان است و پرفروش‌ترین کنتاکتور در میان محصولات اشنایدر محسوب می‌شود.

• کاربرد: سوئیچینگ بارهای مقاومتی و القایی تا 150A در AC-3.
• ویژگی‌های بارز: طراحی فشرده، قابلیت اطمینان فوق‌العاده، مجهز به ترمینال‌های EverLink (برای کنتاکتورهای جریان بالا) که اتصال کابل را محکم و مطمئن می‌سازد.
• محبوب‌ترین مدل‌ها: LC1D09, LC1D12, LC1D18, LC1D25, LC1D32, LC1D80.

۲. سری TeSys K (LC1K): راه‌حل‌های مینیاتوری

این سری برای کاربردهای با جریان پایین و در فضاهای محدود طراحی شده است.

• کاربرد: کنترل موتورهای کوچک، مدارهای روشنایی و بارهای کنترلی تا 16A.
• ویژگی‌های بارز: ابعاد کوچک، مناسب برای داخل تابلوهای کم‌عمق، نصب آسان روی ریل DIN.

۳. سری TeSys F (LC1F): توان بالا و جریان‌های سنگین

برای کنترل موتورهای بسیار بزرگ و بارهای صنعتی سنگین که نیاز به سوئیچینگ جریان‌های بالا دارند.

• کاربرد: کنترل موتورها تا 800A در AC-3.
• ویژگی‌های بارز: ساختار قدرتمند و مقاوم در برابر لرزش و ضربه، مناسب برای صنایع سنگین، کارخانجات فولاد، و پمپ‌های بزرگ.

راهنمای فنی و انتخاب کنتاکتور اشنایدر : درک مشخصات فنی

برای خرید کنتاکتور اشنایدر مناسب، باید با مفاهیم فنی کلیدی آشنا باشید.

الف. جریان نامی و دسته استفاده (Utilization Categories)

جریان نامی کنتاکتور به تنهایی گویای همه چیز نیست؛ بلکه باید به دسته استفاده (IEC 60947-4-1) توجه کرد:

• AC-1 (بارهای غیر القایی یا مقاومتی): برای بارهایی که جریان استارت (Starting Current) ندارند یا جریان استارت آن‌ها بسیار کم است (مانند هیترها یا کوره‌های الکتریکی). جریان نامی در AC-1 بالاتر از AC-3 است.
• AC-3 (موتورهای قفس سنجابی): متداول‌ترین دسته برای کنترل موتورهای القایی استاندارد. کنتاکتور باید بتواند جریان نامی موتور را قطع و وصل کند و همچنین توانایی قطع جریان راه‌اندازی (Inrush Current) که 5 تا 7 برابر جریان نامی است را داشته باشد.
• AC-4 (موتورهای سنگین و جرثقیل): برای کاربردهایی که نیاز به سوئیچینگ مکرر یا کارکرد “Jogging/Inching” دارند (مانند جرثقیل‌ها). در این حالت، کنتاکتور باید توانایی وصل و قطع جریان در حالت حرکت را داشته باشد که سخت‌ترین شرایط کاری است.

ب. ولتاژ و فرکانس بوبین (Coil Voltage)

بوبین (سیم‌پیچ) کنتاکتور، المان فعال‌کننده است. باید مطمئن شوید که ولتاژ و فرکانس بوبین مثلاً 24V DC 110V AC یا 220V AC، 50/60Hzبا ولتاژ مدار فرمان شما مطابقت دارد.

• کنتاکتورهای DC: برای بوبین‌های DC، قطع و وصل سریع‌تر و قابلیت اطمینان بیشتری در برابر نوسانات ولتاژ فراهم می‌شود.
• کنتاکتورهای AC: متداول‌تر و ارزان‌تر هستند.

ج. بلوک‌های کنتاکت کمکی (Auxiliary Contacts)

بلوک‌های کمکی (NO – Normally Open و NC – Normally Closed) برای مدارهای اینترلاک، فیدبک و سیگنالینگ به PLC یا چراغ سیگنال استفاده می‌شوند. کنتاکتورهای TeSys D معمولاً شامل یک جفت کنتاکت کمکی داخلی هستند و قابلیت اضافه کردن بلوک‌های جانبی تا چهار کنتاکت دیگر را نیز دارند.

عوامل مؤثر بر قیمت کنتاکتور اشنایدر

قیمت کنتاکتور اشنایدر یک عدد ثابت نیست و تحت تأثیر چندین عامل فنی و اقتصادی قرار می‌گیرد. در هنگام خرید کنتاکتور اشنایدر باید این فاکتورها را در نظر بگیرید:

1. ظرفیت جریانی نامی: مهم‌ترین عامل. هر چه جریان نامی کنتاکتور (مانند LC1D80 نسبت به LC1D09) بالاتر باشد، ابعاد و مقدار مس استفاده شده در ساختار آن بیشتر است و در نتیجه قیمت آن افزایش می‌یابد.
2. ولتاژ بوبین: کنتاکتورهای با ولتاژ بوبین خاص (مثلاً DC یا ولتاژهای غیرمتعارف) ممکن است کمی گران‌تر از مدل‌های استاندارد 220V AC باشند.
3. تعداد و نوع کنتاکت‌های کمکی: کنتاکتورهای مجهز به بلوک‌های کمکی بیشتر یا کنتاکت‌های کمکی با ظرفیت سوئیچینگ بالاتر، قیمت بالاتری دارند.
4. سری ساخت (D, K, F): کنتاکتورهای سری F (صنعتی سنگین) به دلیل ساختار بسیار مقاوم و ظرفیت جریانی بسیار بالا، گران‌تر از سری D هستند.
5. اصالت کالا: همیشه قیمت کنتاکتور اشنایدر اصلی بالاتر از نمونه‌های تقلبی خواهد بود. تلاش برای خرید کنتاکتور اشنایدر ارزان بدون در نظر گرفتن اصالت، می‌تواند منجر به خسارات جبران‌ناپذیر شود. بهپو صنعت صدرا اصالت کالا را تضمین می‌کند.

جدول مشخصات فنی منتخب کنتاکتورهای پرفروش اشنایدر سری TeSys D

این جدول به شما کمک می‌کند تا پرکاربردترین مدل‌ها را بر اساس جریان نامی و ظرفیت توان موتور مقایسه کنید:

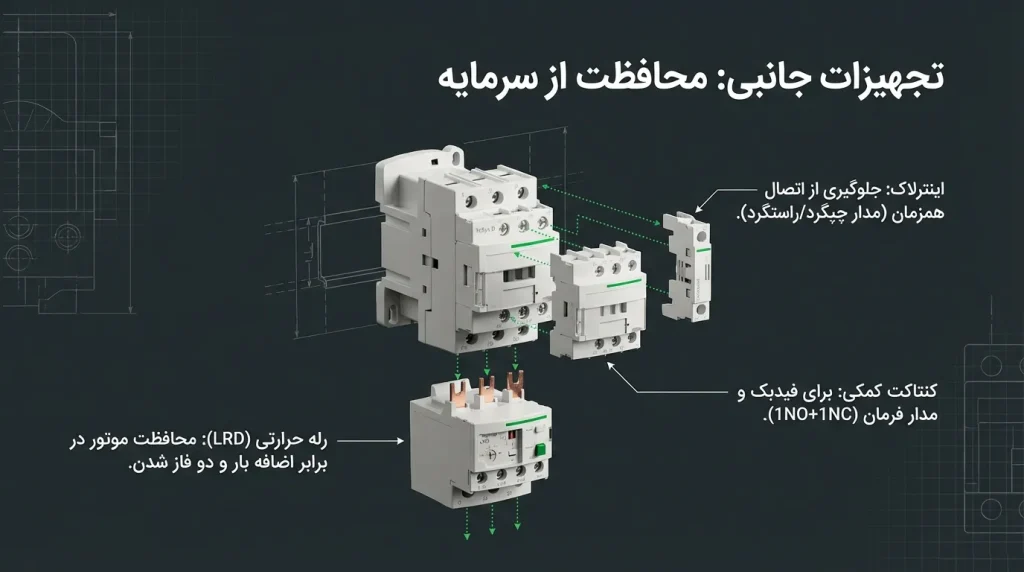

لوازم جانبی و تجهیزات مکمل کنتاکتور اشنایدر

قابلیت ماژولار بودن کنتاکتورهای اشنایدر، به کاربر این امکان را می‌دهد که کارایی آن‌ها را با افزودن تجهیزات جانبی بهبود بخشد. این لوازم جانبی بخش مهمی از فرآیند خرید کنتاکتور اشنایدر هستند:

۱. رله‌های اضافه بار حرارتی (Thermal Overload Relays)

این رله‌ها مهم‌ترین المان حفاظتی برای موتورها هستند و مستقیماً زیر کنتاکتور نصب می‌شوند (Direct Mounting). رله‌های حرارتی TeSys اشنایدر (مانند سری LRD) موتور را در برابر جریان‌های اضافی (Overcurrent) ناشی از اضافه بار مکانیکی، کاهش ولتاژ یا خرابی موتور محافظت می‌کنند.

• اهمیت: با خرید کنتاکتور اشنایدر و رله حرارتی متناسب با آن، از سوختن موتورهای گران‌قیمت جلوگیری می‌شود.

۲. بلوک‌های کنتاکت کمکی اضافی (Auxiliary Contact Blocks)

اگر کنتاکت‌های داخلی کنتاکتور معمولاً 1NO + 1NC برای مدار فرمان شما کافی نباشد، می‌توانید بلوک‌های کنتاکت کمکی جانبی را از جلو یا کنار به کنتاکتور متصل کنید. این بلوک‌ها در مدل‌های 2NO، 2NC، 1NO + 1NCو غیره موجود هستند.

۳. ماژول‌های سرکوب ولتاژ (Surge Suppression Modules)

قطع و وصل شدن بوبین کنتاکتور اشنایدر (به خصوص بوبین‌های AC) می‌تواند پالس‌های ولتاژی (Surges) تولید کند که ممکن است به مدارهای الکترونیکی حساس (مانند PLCها یا کارت‌های خروجی) آسیب برساند. نصب ماژول‌های سرکوب ولتاژ (مانند RC Circuit یا Diode) بر روی ترمینال‌های بوبین، این پالس‌ها را جذب کرده و ایمنی مدار فرمان را بالا می‌برد.

۴. کیت‌های اینترلاک مکانیکی و الکتریکی (Interlock Kits)

برای کاربردهایی مانند مدارات فرمان چپگرد/راستگرد (Reversing Contactors) یا مدارات ستاره/مثلث، استفاده از کیت‌های اینترلاک مکانیکی برای جلوگیری از وصل شدن همزمان دو کنتاکتور و ایجاد اتصال کوتاه ضروری است.

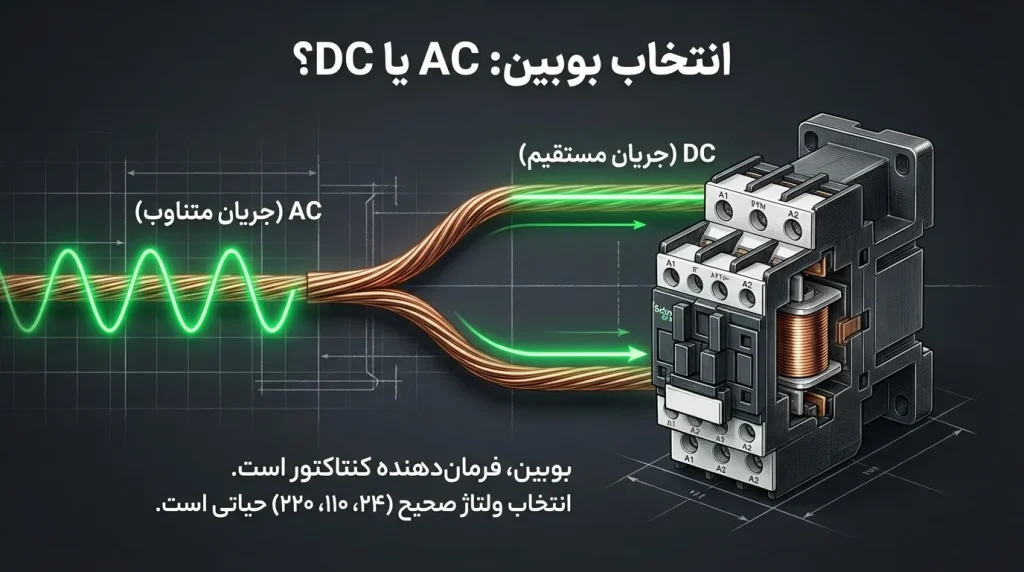

مقایسه بوبین‌های AC (جریان متناوب) و DC (جریان مستقیم): نبرد ولتاژها!

اینجا می‌خواهیم تفاوت دو نوع اصلی بوبین کنتاکتور اشنایدر را که در بازار پیدا می‌شوند، با زبان ساده بررسی کنیم. انتخاب بین بوبین AC و DC خیلی مهم است و به سادگی انتخاب بین برق شهر یا برق باتری نیست!

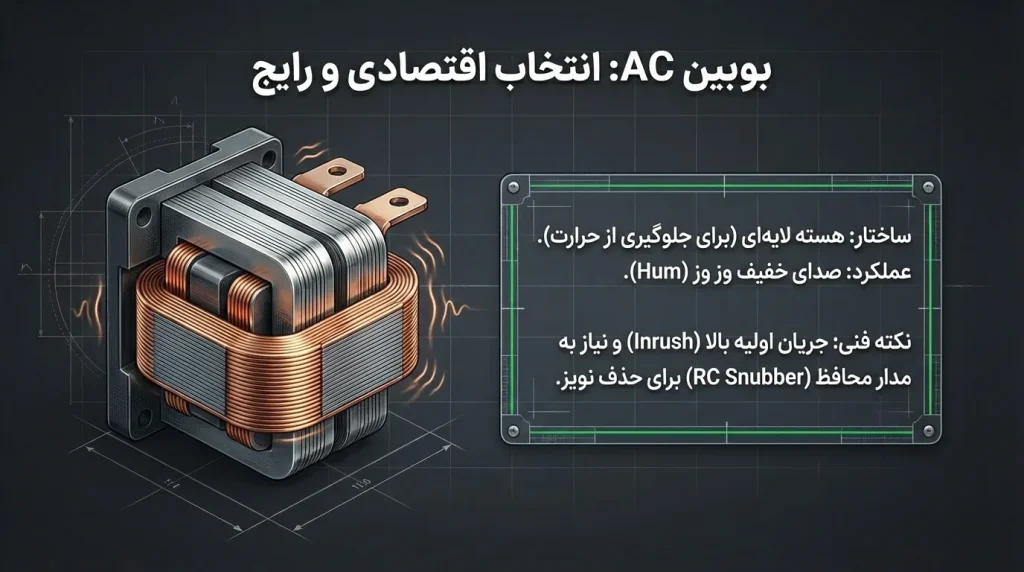

۱. بوبین‌های AC (جریان متناوب – رایج‌ترین نوع)

این بوبین‌ها از همان برق شهری 220V یا 110V یا برق صنعتی 380V برای فعال شدن استفاده می‌کنند.

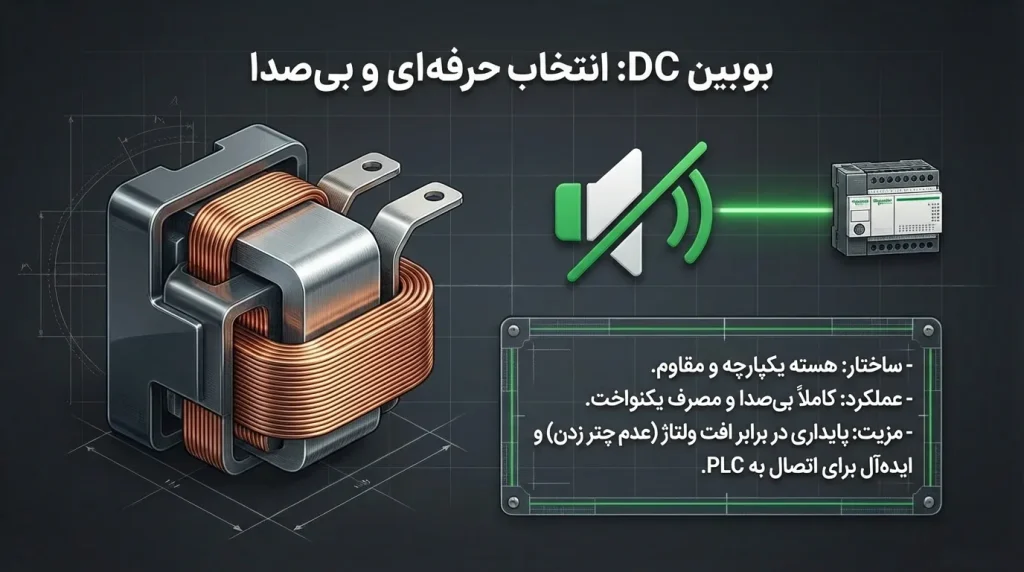

۲. بوبین‌های DC (جریان مستقیم – انتخاب حرفه‌ای‌تر)

این بوبین‌ها از برق باتری یا برق مستقیم و یکنواخت مانند 24V DC که توسط منابع تغذیه صنعتی تأمین می‌شود، استفاده می‌کنند.

نکات نصب و نگهداری از کنتاکتور اشنایدر

طول عمر و کارایی کنتاکتور اشنایدر به نحوه نصب آن وابسته است.

الف. نصب روی ریل DIN و اتصال ترمینال‌ها

1. نصب عمودی: کنتاکتورها باید به صورت عمودی نصب شوند تا عملکرد صحیح میدان مغناطیسی بوبین و جابجایی قطعات متحرک تضمین شود.
2. استفاده از شینه‌کشی: برای کنتاکتورهای جریان بالا، استفاده از شینه (Busbar) به جای کابل‌های سیمی، اتصالی مطمئن‌تر و مقاوم‌تر در برابر حرارت ایجاد می‌کند.
3. گشتاور سفت کردن (Torque): سفت کردن پیچ‌های ترمینال‌ها باید با گشتاور مشخص شده در دیتاشیت محصول انجام شود. سفت کردن بیش از حد به ترمینال آسیب می‌زند و شل بودن پیچ‌ها باعث ایجاد نقطه داغ (Hot Spot) و سوختگی می‌شود.

ب. شرایط محیطی و تهویه تابلو

حرارت دشمن اصلی کنتاکتورها است. سوئیچینگ مکرر و عبور جریان بالا باعث تولید حرارت در کنتاکت‌ها می‌شود.

• تهویه مناسب: داخل تابلو باید دارای تهویه مناسب باشد تا از افزایش بیش از حد دمای محیط اطراف کنتاکتورها جلوگیری شود.
• فاصله نصب: کنتاکتورها نباید به صورت بسیار فشرده و بدون فاصله نصب شوند. حفظ حداقل فاصله بین آن‌ها برای گردش هوای مناسب ضروری است.

نکات عملی سیم‌کشی و اتصال کنتاکتور به مدار فرمان

کنتاکتور اشنایدر شما باید به درستی به مدار قدرت (که برق موتور را تأمین می‌کند) و مدار فرمان (که بوبین را کنترل می‌کند) وصل شود.

الف. اتصال مدار قدرت (سه فاز)

1. سایز کابل مناسب: مطمئن شوید که سایز کابل‌های ورودی و خروجی موتور متناسب با جریان کنتاکتور و موتور باشد. اگر کابل‌ها نازک باشند، کنتاکتور سالم می‌ماند ولی کابل داغ شده و خطر آتش‌سوزی ایجاد می‌شود.

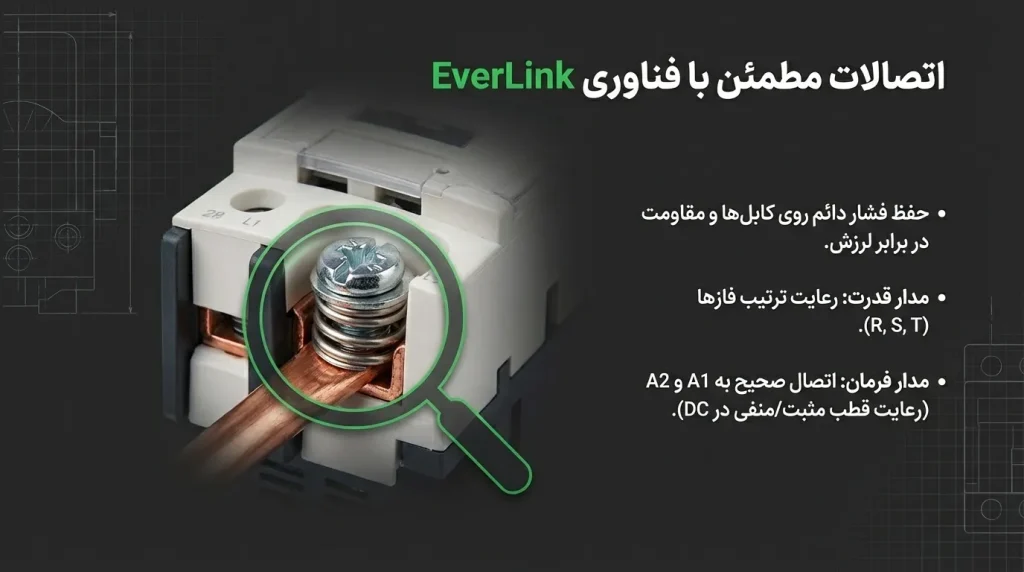

2. استفاده از ترمینال‌های EverLink (در مدل‌های بالا): کنتاکتورهای جریان بالای اشنایدر (از مدل LC1D40A به بالا) مجهز به ترمینال‌های EverLink هستند. این ترمینال‌ها اتصال کابل را محکم‌تر کرده و فشار یکنواختی روی سیم‌ها وارد می‌کنند و در برابر لرزش مقاوم‌اند. هنگام اتصال، کابل‌ها را به درستی لخت کرده و زیر این ترمینال‌ها قرار دهید.
3. ترتیب فازها: همیشه ترتیب فازهای ورودی و خروجی (R, S, T یا L1, L2, L3) را رعایت کنید تا در صورت نیاز به افزودن کنتاکتورهای دیگر (مانند مدار چپگرد/راستگرد)، مشکلی پیش نیاید.

ب. اتصال مدار فرمان (بوبین)

1. ترمینال‌های A1 و A2: بوبین کنتاکتور همیشه دو ترمینال به نام‌های A1 و A2 دارد. مدار فرمان شما (کلید استارت، خروجی PLC، سنسور) باید ولتاژ مورد نیاز را به این دو نقطه برساند تا کنتاکتور فعال شود.
2. رعایت پلاریته (در بوبین DC): اگر از بوبین DC استفاده می‌کنید، معمولاً باید پلاریته (+ و -) را روی A1 و A2 رعایت کنید (معمولاً A1 مثبت است). اگر پلاریته را برعکس وصل کنید، کنتاکتور کار نمی‌کند یا دیود محافظت شده داخل آن می‌سوزد.
3. سیم‌کشی کنتاکت‌های کمکی: کنتاکت‌های کمکی (NO/NC) برای سیگنال‌دهی استفاده می‌شوند، نه برای عبور جریان موتور. آن‌ها را برای مدارهایی مثل اینترلاک (جلوگیری از وصل همزمان کنتاکتور چپگرد/راستگرد) یا روشن کردن چراغ سیگنال به کار ببرید.

جمع‌بندی کلی و نتیجه‌گیری نهایی: تضمین قیمت کنتاکتور اشنایدر

کنتاکتورهای اشنایدر الکتریک سری TeSys، نه تنها یک قطعه الکتریکی، بلکه تضمینی برای پایداری و ایمنی سیستم‌های اتوماسیون صنعتی شما هستند. با در نظر گرفتن تنوع مدل‌ها (K، D، F)، قابلیت‌های ماژولار و طول عمر بالا، انتخاب این برند یک تصمیم اقتصادی بلندمدت است.

برای بهپو صنعت صدرا، مأموریت اصلی، فراتر از فروش، ارائه اطلاعات تخصصی و تضمین اصالت محصول است. ما با ارائه قیمت کنتاکتور اشنایدر به صورت رقابتی و شفاف، در کنار تضمین خرید کنتاکتور اشنایدر اصلی و دارای گارانتی، اطمینان خاطر را برای شما فراهم می‌کنیم.

نکات کلیدی برای تصمیم‌گیری نهایی:

1. تعیین دقیق دسته استفاده (AC-3 یا AC-4): هرگز کنتاکتور AC-3 را برای کاربرد AC-4 انتخاب نکنید.
2. اندازه‌گیری جریان نامی موتور: همیشه یک حاشیه ایمنی 10تا 20 در انتخاب جریان نامی کنتاکتور در نظر بگیرید.
3. تطابق ولتاژ بوبین: اطمینان حاصل کنید که ولتاژ بوبین با مدار فرمان مطابقت دارد.
4. تأکید بر اصالت: برای اطمینان از عملکرد ایمن و طولانی مدت، فقط اقدام به خرید کنتاکتور اشنایدر اصلی کنید.

بهپو صنعت صدرا با ارائه مشاوره‌های تخصصی، در انتخاب مدل مناسب کنتاکتورهای اشنایدر الکتریک (TeSys) همراه شما خواهد بود تا بهترین ترکیب عملکرد، ایمنی و قیمت کنتاکتور اشنایدر را تجربه کنید.
