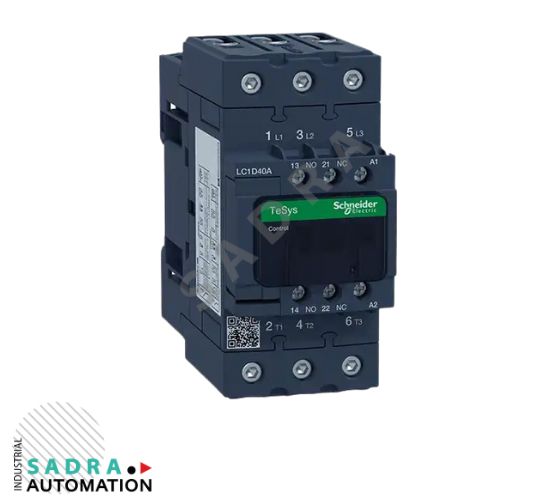

کنتاکتور D40 اشنایدر 40 آمپر 18.5 کیلووات بوبین 110 ولت AC

توضیحات

معرفی کامل کنتاکتور D40 اشنایدر 110 ولت

کنتاکتور D40 اشنایدر 110 ولت یکی از اعضای پر کاربرد سری TeSys D است که با هدف کنترل و سوئیچینگ بار های الکتریکی در مدار های صنعتی طراحی شده است.
این کنتاکتور با جریان نامی 40 آمپر و توان کاری 18.5 کیلووات در ولتاژ 400 ولت AC گزینه‌ ای مناسب برای موتور های متوسط، پمپ‌ ها، کمپرسور ها و سیستم‌ های اتوماسیون صنعتی به شمار می‌ رود.

بوبین این کنتاکتور اشنایدر با ولتاژ 110 ولت AC کار می‌ کند و عملکردی سریع، ایمن و بی‌صدا دارد. کنتاکتور D40 اشنایدر 110 ولت از نظر کیفیت، دوام و ایمنی در سطح بالایی قرار گرفته و با استاندارد های بین‌ المللی IEC و CE منطبق است.

عملکرد کنتاکتور D40 اشنایدر

کنتاکتور D40 اشنایدر 110 ولت نوعی کلید مغناطیسی سه‌ پل است که وظیفه دارد جریان برق مدار های قدرت را از راه دور وصل و قطع کند. زمانی که ولتاژ 110 ولت AC به بوبین آن اعمال می‌شود، میدان مغناطیسی ایجاد شده و بازوی متحرک را به سمت هسته ثابت می‌ کشد. در نتیجه، کنتاکت‌ های اصلی بسته شده و مدار قدرت وصل می‌ شود.
با قطع ولتاژ بوبین، فنر بازگرداننده باعث باز شدن کنتاکت‌ ها و قطع مدار می‌ شود.

این سیستم، امکان کنترل از راه دور موتور های الکتریکی را فراهم می‌ کند و به اپراتور اجازه می‌ دهد تا بدون تماس مستقیم با مدار قدرت، تجهیزات را کنترل کند — که یک مزیت مهم در ایمنی صنعتی است.

جدول مشخصات فنی کنتاکتور اشنایدر مدل D40

ویژگی‌ ها و مزایای کنتاکتور D40 اشنایدر 110 ولت

کنتاکتور D40 اشنایدر 110 ولت اشنایدر ترکیبی از طراحی مهندسی، دوام بالا و عملکرد دقیق است. در ادامه ویژگی‌ های برجسته آن را با جزئیات می‌ خوانید :

🔹 1. جریان نامی 40 آمپر

کنتاکتور D40 اشنایدر 110 ولت مناسب برای کنترل موتورهایی با توان تا 18.5 کیلووات (در ولتاژ 400V) در کلاس کاری AC3.

🔹 2. بوبین 110 ولت AC

بوبین با ولتاژ استاندارد 110V AC طراحی شده و دارای عملکردی سریع، بی‌ صدا و مقاوم در برابر نوسانات ولتاژ است.

🔹 3. طراحی ماژولار و مقاوم

بدنه کنتاکتور D40 اشنایدر 110 ولت از جنس پلی‌ آمید تقویت‌ شده است که مقاومت بالا در برابر حرارت، ضربه و گرد و غبار دارد.

🔹 4. نصب آسان و استاندارد

نصب به دو روش قابل انجام است:

• روی ریل DIN برای تابلوهای صنعتی مدرن

• با پیچ برای تابلو های سنتی و ایستا

🔹 5. طول عمر بسیار بالا

• عمر مکانیکی: تا 10 میلیون سیکل

• عمر الکتریکی: حدود 1 میلیون بار قطع و وصل

🔹 6. سازگاری با تجهیزات جانبی

قابلیت نصب مستقیم انواع رله حرارتی LRD، کنتاکت کمکی، تایمر تأخیر و بلاک حفاظتی از سری TeSys D را دارد.

🔹 7. ایمنی بالا

با داشتن درجه حفاظت IP20، از تماس مستقیم با قسمت‌ های برق‌ دار جلوگیری می‌کند و در برابر ذرات خارجی محافظت می‌ شود.

🔹 8. استاندارد های بین‌ المللی

تأییدیه‌ های معتبر IEC 60947-4-1، CE، UL، CCC و VDE را داراست، که نشان‌ دهنده کیفیت و تطابق جهانی آن است.

توضیح درباره بوبین 110 ولت AC در کنتاکتور اشنایدر D40

بوبین مغناطیسی قلب تپنده کنتاکتور D40 اشنایدر 110 ولت است. این بوبین در ولتاژ 110V AC تغذیه می‌ شود و با تولید میدان مغناطیسی، عمل جذب و قطع را انجام می‌ دهد.

ویژگی‌های بوبین کنتاکتور D40 اشنایدر 110 ولت عبارت‌ اند از:

• پاسخ‌ دهی سریع در زمان کمتر از 30 میلی‌ ثانیه

• عملکرد بدون صدا و لرزش

• مقاومت بالا در برابر تغییرات ولتاژ شبکه

• قابلیت تعویض آسان بدون باز کردن کل بدنه

• مصرف توان پایین (در حدود 4 تا 6 وات)

بوبین‌ های اشنایدر با سیم‌ پیچی دقیق و هسته فلزی باکیفیت بالا ساخته شده‌ اند تا در شرایط کاری سخت دوام زیادی داشته باشند.

کاربرد های کنتاکتور D40 اشنایدر 110 ولت

به دلیل توان مناسب و ابعاد جمع‌ و جور، کنتاکتور D40 اشنایدر 110 ولت در بسیاری از پروژه‌ های صنعتی، ساختمانی و خدماتی کاربرد دارد، از جمله:

• تابلو فرمان پمپ‌ های صنعتی و خانگی

• سیستم‌ های تهویه مطبوع و HVAC

• کنترل موتور نوار نقاله و ماشین‌ آلات تولیدی

• سیستم‌ های اتوماسیون کارخانه‌ ها

• کنترل روشنایی صنعتی و بار های مقاومتی

• مدار های فرمان ژنراتور و برق اضطراری

• صنایع غذایی، نساجی، فولاد، پتروشیمی و خودروسازی

مقایسه کنتاکتور D40 اشنایدر 110 ولت با مدل‌ های مشابه در سری TeSys D

کنتاکتور D40 اشنایدر 110 ولت نقطه تعادل ایده‌ آلی بین قیمت، توان و اندازه است و در تابلو های برق متوسط بسیار محبوب است.

نکات نصب و نگهداری از کنتاکتور D40 اشنایدر 110 ولت

برای نصب صحیح و افزایش طول عمر کنتاکتور D40 اشنایدر 110 ولت اشنایدر، به نکات زیر توجه کنید:

1. ولتاژ تغذیه بوبین باید دقیقاً 110 ولت AC باشد.

2. از اتصال محکم سیم‌ ها با ترمینال‌ های ورودی و خروجی مطمئن شوید.

3. از نصب در محیط‌ های مرطوب و دارای گرد و غبار خودداری کنید.

4. برای حفاظت از موتور حتماً از رله حرارتی LRD سازگار استفاده کنید.

5. فاصله بین کنتاکتور ها در تابلو رعایت شود تا تبادل حرارتی به‌ خوبی انجام شود.

6. در فواصل زمانی مشخص، وضعیت ترمینال‌ ها و پیچ‌ ها بررسی و تمیز شوند.

نکات کلیدی در انتخاب کنتاکتور D40 اشنایدر 110 ولت

• برای موتور های سه‌ فاز با توان تا 18.5kW مناسب است.

• از نوع بوبین AC با پاسخ سریع بهره می‌برد.

• بهترین هماهنگی را با رله‌ های LRD22، LRD32 دارد.

• در تابلو های کنترل پمپ یا فن، گزینه‌ ای اقتصادی و استاندارد محسوب می‌ شود.

جمع‌ بندی نهایی درباره کنتاکتور D40 اشنایدر 110 ولت

کنتاکتور D40 اشنایدر 110 ولت یکی از بهترین انتخاب‌ ها برای کنترل موتور های متوسط و تجهیزات صنعتی است. این محصول با طراحی مهندسی دقیق، کیفیت بالا، ایمنی کامل و عمر طولانی، در میان متخصصان برق و صنعت جایگاه ویژه‌ ای دارد.

اگر به دنبال کنتاکتوری بادوام، دقیق و استاندارد جهانی هستید، کنتاکتور D40 اشنایدر 110 ولت انتخابی هوشمندانه برای پروژه‌ های صنعتی و ساختمانی شماست.

سوالات متداول درباره کنتاکتور D40 اشنایدر 110 ولت

1. کنتاکتور D40 اشنایدر 110 ولت برای چه موتورهایی مناسب است؟
برای موتور های سه‌ فاز تا توان 18.5 کیلووات در ولتاژ 400V AC مناسب است.

2. آیا بوبین 110V قابل تعویض است؟
بله، بوبین به‌ صورت جداگانه قابل تعویض یا سفارش مجدد است.

3. تفاوت D40 با D25 چیست؟
کنتاکتور D40 اشنایدر 110 ولت برای توان‌ های بالاتر (18.5kW) طراحی شده، در حالی‌ که D25 فقط تا 11kW را پشتیبانی می‌ کند.

4. آیا کنتاکتور D40 اشنایدر 110 ولت قابلیت نصب بر روی ریل DIN دارد؟
بله، یکی از ویژگی‌ های مهم سری TeSys D همین نصب آسان روی ریل است.

5. طول عمر کنتاکتور D40 اشنایدر 110 ولت چقدر است؟
طول عمر مکانیکی بیش از 10 میلیون سیکل و الکتریکی حدود 1 میلیون بار.

6. آیا نیاز به رله حرارتی دارد؟
بله، برای حفاظت از موتور باید از رله حرارتی مناسب مانند LRD22 استفاده شود.

7. آیا کنتاکتور D40 اشنایدر 110 ولت در دمای بالا قابل استفاده است؟
بله، تا 60 درجه سانتی‌ گراد بدون کاهش راندمان کار می‌ کند.
