در سیستم های صنعتی، انتخاب یک کنتاکتور با کیفیت بالا، نقش مهمی در افزایش عمر تجهیزات، ایمنی مدار و بهره وری انرژی دارد.

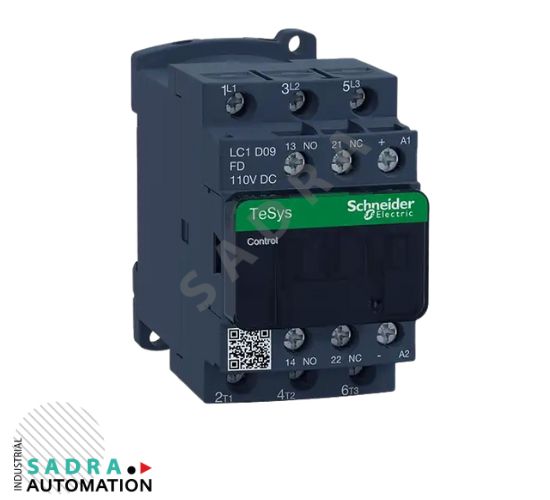

کنتاکتور D09 اشنایدر 110 ولت یکی از پرفروش‌ترین مدل‌های سری TeSys D برند معروف Schneider Electric است. این مدل با طراحی فشرده، عملکرد دقیق، و کیفیت ساخت بالا، گزینه‌ای ایده آل برای کنترل موتور های سه فاز، مدار های روشنایی و تجهیزات کنترلی سبک محسوب می‌شود.
کنتاکتور D09 اشنایدر 110 ولت (جریان مستقیم) است، که باعث می‌شود عملکردی بی‌صدا، سریع و با نوسان مغناطیسی بسیار کم داشته باشد. همین ویژگی آن را برای کاربردهای خاص مانند تابلو های PLC و سیستم های اتوماسیون صنعتی به انتخابی محبوب تبدیل کرده است.
کنتاکتور D09 اشنایدر 110 ولت با بهره گیری از فناوری روز اشنایدر، دارای بوبین 110 ولت DC است که نسبت به بوبین های AC مزایایی همچون:
صدای کمتر هنگام عملکرد،
عدم لرزش مغناطیسی،
عمر طولانی تر سیم پیچ،
و مصرف انرژی پایین تر دارد.
این ویژگی‌ها باعث می‌شود برای مدار های کنترلی حساس، تابلو های PLC، آسانسور ها، تجهیزات تهویه مطبوع (HVAC) و ماشین آلات دقیق بهترین انتخاب باشد.
| ویژگی | مشخصات فنی |
|---|---|
| برند | اشنایدر الکتریک (Schneider Electric) |
| سری محصول | TeSys D |
| مدل دقیق | LC1D09 |
| نوع کنتاکتور | مغناطیسی سه فاز (AC3) |
| حداکثر جریان کاری (In) | 9 آمپر |
| توان قابل کنترل در موتور سه فاز (AC3) | 4 کیلووات در 400 ولت |
| ولتاژ بوبین | 110 ولت DC |
| تعداد کنتاکت‌های اصلی | 3 عدد (NO) |
| تعداد کنتاکت کمکی | 1 عدد (1NO یا 1NC بسته به مدل) |
| ولتاژ عایق نامی (Ui) | 690 ولت |
| ولتاژ کاری نامی (Ue) | 220 تا 400 ولت AC |
| حداکثر توان قطع در AC3 | 690V – 9A |
| نوع ترمینال | پیچ دار مقاوم |
| دمای کاری مجاز | از -25 تا +60 درجه سانتی‌گراد |
| کلاس بهره برداری | AC3 / AC1 |
| عمر مکانیکی | بیش از 10 میلیون سیکل |
| عمر الکتریکی | حدود 1 میلیون سیکل |
| جنس بدنه | پلی آمید مقاوم در برابر حرارت |
| ابعاد (طول × عرض × ارتفاع) | 77 × 45 × 81 میلی‌متر |
| وزن تقریبی | حدود 270 گرم |
| کشور سازنده | چین (تحت لیسانس فرانسه) |
| استانداردها | IEC 60947-4-1 / CE / UL / CCC |
| نحوه نصب | روی ریل (DIN Rail) یا پیچ مستقیم |
| قابلیت افزودن کنتاکت کمکی | دارد |
| قابلیت اتصال به رله حرارتی TeSys LRD | دارد |
بدنه ی کنتاکتور D09 اشنایدر 110 ولت از پلاستیک مهندسی‌شده با مقاومت بالا در برابر حرارت و ضربه ساخته شده است. ترمینال های ورودی و خروجی از جنس آلیاژ مس با روکش نیکل هستند که انتقال جریان را با حداقل افت ولتاژ تضمین می‌کنند.
ویژگی دیگر این مدل، طراحی ماژولار آن است؛ یعنی می‌توانید به راحتی کنتاکت کمکی، تایمر تأخیر یا ماژول مکانیکی قفل کننده را به آن اضافه کنید. این قابلیت، کنتاکتور D09 اشنایدر 110 ولت را به یکی از منعطف ترین کنتاکتور ها در رده ی توان پایین تبدیل کرده است.
این مدل کنتاکتور اشنایدر برای کاربرد های نیمه سبک صنعتی و تجاری طراحی شده و در محیط های مختلف به کار می‌رود:
کنترل موتور های سه فاز تا توان 4 کیلووات
راه اندازی مستقیم (Direct On Line) موتورهای الکتریکی کوچک
کنترل پمپ های آب و فن ها
سیستم های روشنایی صنعتی
تابلو های فرمان و اتوماسیون
خطوط مونتاژ و کنترل فرآیند ها
مدارهای کنترلی PLC
✅ کیفیت ساخت بالا: محصول برند معتبر جهانی Schneider Electric
✅ عملکرد بی‌صدا: به لطف بوبین DC با نویز الکترومغناطیسی بسیار پایین
✅ طول عمر زیاد: عمر مکانیکی بیش از 10 میلیون عملکرد
✅ نصب آسان: طراحی ماژولار با قابلیت نصب روی ریل DIN
✅ سازگاری با رله های حرارتی LRD: حفاظت کامل از موتور در برابر اضافه بار
✅ ایمنی بالا: دارای استانداردهای CE و IEC
✅ قابلیت افزودن ماژول های جانبی: مانند تایمر یا کنتاکت کمکی
برای عملکرد ایمن و بدون خطا، هنگام نصب موارد زیر را رعایت کنید:
تطابق ولتاژ بوبین را با سیستم کنترل بررسی کنید (در این مدل 110V DC).
از نصب کنتاکتور در محیط های مرطوب یا دارای گرد و غبار زیاد خودداری کنید.
در صورت نصب چندین کنتاکتور کنار هم، فضای تهویه کافی را رعایت کنید.
سیم های ورودی و خروجی را با گشتاور مناسب ببندید تا از اتصال شل جلوگیری شود.
در صورت استفاده مداوم، هر 6 ماه یکبار وضعیت تمیزی و سلامت کنتاکت را بررسی کنید.
کنتاکتور D09 اشنایدر 110 ولت برای استفاده در شرایط صنعتی، کارگاه‌ها، تابلوهای برق ساختمانی و اتاق کنترل ایده‌آل است. همچنین در محیط های با نوسان ولتاژ کم و دمای متعادل (حداکثر 60 درجه) عملکردی پایدار دارد.
در کاربرد هایی نظیر:
پمپ های کوچک آب
سیستم های تهویه و کولینگ
درایوهای سبک
تابلو کنترل آسانسور
مدار های فرمان PLC عملکرد عالی و طول عمر بالا دارد.
| مدل | جریان نامی | توان موتور (400V) | ولتاژ بوبین | نوع بوبین | کاربرد |
|---|---|---|---|---|---|
| D09 | 9 آمپر | 4 کیلووات | 110V DC | DC | کنترل موتورهای سبک |
| D12 | 12 آمپر | 5.5 کیلووات | 24V DC | DC | موتورهای نیمه صنعتی |
| D18 | 18 آمپر | 7.5 کیلووات | 24V DC | DC | فن ها و پمپ های متوسط |
| D25 | 25 آمپر | 11 کیلووات | 110V DC | DC | موتور های سنگین تر |
هرگز در زمان اتصال برق، اقدام به باز کردن ترمینال ها نکنید.
از فیوز مناسب (حداکثر 10 آمپر) برای حفاظت بوبین استفاده کنید.
هنگام تعمیر یا تست، برق ورودی کاملاً قطع باشد.
از فشار بیش از حد روی ترمینال ها در هنگام سیم کشی خودداری کنید.
برای افزایش طول عمر دستگاه، هر چند ماه یکبار:
گرد و غبار اطراف بوبین و کنتاکت‌ها را پاک کنید.
از تمیزکننده های مخصوص الکترونیکی استفاده کنید.
مقاومت عایق بوبین را با مولتی‌متر بررسی کنید.
وضعیت ظاهری ترمینال‌ها را جهت جلوگیری از اکسید شدگی کنترل کنید.
1. آیا کنتاکتور D09 اشنایدر 110 ولت برای موتور 4 کیلووات مناسب است؟
بله، برای موتور های سه فاز با توان 4 کیلووات (در ولتاژ 400 ولت AC) گزینه‌ای ایده آل است.
2. تفاوت بوبین 110 ولت DC و 24 ولت DC چیست؟
بوبین 110V برای تابلو هایی با ولتاژ کنترل بالا استفاده می‌شود، در حالی که 24V معمولاً در مدار های PLC و کنترل کم ولتاژ کاربرد دارد.
3. آیا این مدل با رله حرارتی LRD سازگار است؟
بله، این مدل به صورت کامل با رله های حرارتی TeSys LRD سازگار است.
4. آیا امکان افزودن کنتاکت کمکی وجود دارد؟
بله، قابلیت افزودن ماژول کمکی 1NO+1NC را دارد.
5. آیا می‌توان آن را با ریل DIN نصب کرد؟
بله، طراحی کنتاکتور برای نصب سریع روی ریل های استاندارد DIN انجام شده است.
| مدل | LC1D09M7110 |
|---|---|
| توان قابل کنترل | 4 کیلووات |
| تعداد پل‌ها | 3 پل (سه فاز) |
| بازه دمای کاری | -25 تا +60 درجه سانتی‌گراد |
| جریان نامی | 9 آمپر |
| کنتاکت کمکی | ۱ باز + ۱ بسته (۱NO + ۱NC) |
| کنتاکت قدرت | سه کنتاکت |
| نوع بوبین | 110 ولت, بوبین DC با نویز پایین |
| عمر مکانیکی | 10 میلیون سیکل |
| عمر الکتریکی | 1 میلیون قطع و وصل |
| نحوه نصب | روی ریل DIN |
| درجه حفاظت (IP) | IP20 |
