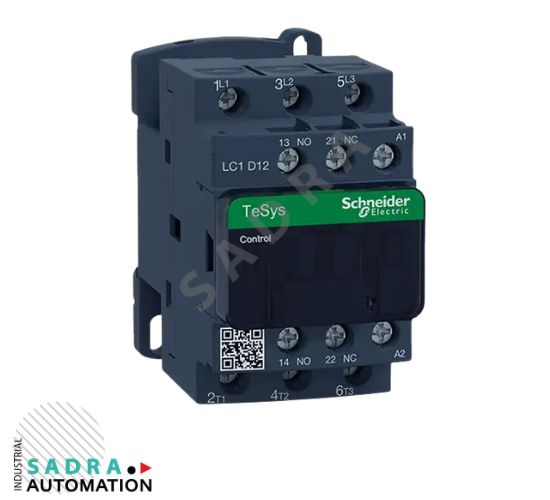

کنتاکتور D12 اشنایدر 12 آمپر 5.5 کیلووات بوبین 24 ولت AC

توضیحات

معرفی جامع کنتاکتور D12 اشنایدر 24 ولت

کنتاکتور D12 اشنایدر 24 ولت از سری TeSys D یکی از محصولات بسیار پر طرفدار شرکت Schneider Electric فرانسه است که برای کنترل مدار های قدرت و فرمان در صنایع سبک و نیمه‌ سنگین استفاده می‌ شود.
کنتاکتور D12 اشنایدر 24 ولت با جریان نامی 12 آمپر و توان خروجی 5.5 کیلووات در ولتاژ 400V AC، از نظر عملکرد بین مدل‌های D09 و D18 قرار می‌ گیرد و گزینه‌ ای ایده‌ آل برای موتور های سه‌ فاز کوچک تا متوسط، پمپ‌ ها و سیستم‌ های تهویه است.

کنتاکتور D12 اشنایدر 24 ولت دارای بوبین 24 ولت AC بوده که به‌ طور گسترده در مدار های کنترل با منبع تغذیه ایمن و کم‌ ولتاژ استفاده می‌ شود. این ولتاژ پایین باعث افزایش ایمنی اپراتور و کاهش احتمال خطر برق‌ گرفتگی در تابلو برق می‌ شود.

ساختار و اجزای داخلی کنتاکتور D12 اشنایدر 24 ولت

کنتاکتور D12 اشنایدر 24 ولت از چند بخش اصلی تشکیل شده است که هر کدام نقشی حیاتی در عملکرد دستگاه دارند:

1. بوبین مغناطیسی (Coil):
   بوبین با ولتاژ 24 ولت AC فعال شده و میدان مغناطیسی لازم برای جذب هسته‌ ی آهنی متحرک را ایجاد می‌ کند. این بخش نقش “قلب کنتاکتور” را دارد و عملکرد دقیق آن، ضامن سرعت و دقت قطع و وصل مدار است.

2. کنتاکت‌ های اصلی (Main Contacts):
   این کنتاکت‌ ها جریان اصلی بار (مثلاً جریان موتور) را عبور می‌ دهند. جنس آن‌ ها معمولاً از نقره یا آلیاژ نقره-نیکل است که مقاومت بسیار کمی دارد و در برابر جرقه الکتریکی مقاوم است.

3. کنتاکت‌های کمکی (Auxiliary Contacts):
   برای ارسال سیگنال وضعیت (مثلاً ON/OFF) به مدار فرمان یا PLC به کار می‌ روند. در کنتاکتور D12 اشنایدر 24 ولت، به‌ صورت پیش‌ فرض یک کنتاکت باز (NO) و یک کنتاکت بسته (NC) وجود دارد.

4. فنر برگشت (Return Spring):
   وظیفه دارد پس از قطع تغذیه بوبین، هسته را به حالت اولیه بازگرداند تا مدار قدرت قطع شود.

5. محفظه عایق (Housing):
   از جنس پلی‌ آمید مقاوم در برابر حرارت ساخته شده و مانع از انتقال جریان بین بخش‌ های فلزی و خارجی می‌ شود.

جدول مشخصات فنی کامل کنتاکتور D12 اشنایدر 24 ولت

نحوه عملکرد کنتاکتور D12 اشنایدر 24 ولت

زمانی که بوبین 24V AC تغذیه می‌ شود، میدان مغناطیسی ایجاد شده باعث جذب هسته‌ ی متحرک به هسته‌ ی ثابت می‌ گردد. در نتیجه کنتاکت‌ های اصلی بسته شده و مدار قدرت (مثل موتور سه‌فاز) به برق متصل می‌ شود. با قطع جریان بوبین، فنر برگشت عمل کرده و کنتاکت‌ ها به حالت باز باز می‌گردند.

این عملکرد سریع و دقیق، باعث شده از کنتاکتور D12 اشنایدر 24 ولت در سیستم‌ هایی استفاده شود که نیاز به قطع و وصل متوالی و سریع دارند.

تفاوت کنتاکتور D12 اشنایدر 24 ولت با مدل‌ های D09 و D18

بنابراین کنتاکتور D12 اشنایدر 24 ولت یک گزینه‌ ی میانی و بهینه میان توان و قیمت محسوب می‌ شود که برای بسیاری از پروژه‌ های صنعتی مناسب است.

کاربرد های تخصصی کنتاکتور D12 اشنایدر 24 ولت

1. تابلو برق صنعتی و ساختمانی – برای کنترل خطوط سه‌ فاز و سیستم روشنایی

2. پمپ‌ های آب و آبیاری اتوماتیک – کنترل موتورهای 5.5 کیلو واتی

3. سیستم تهویه (HVAC) – کنترل فن‌ ها و کمپرسور های سبک

4. اتوماسیون صنعتی – در مدار های فرمان با PLC و رله

5. دستگاه‌ های تولیدی سبک – کنترل موتورها و المنت‌ های حرارتی

6. تابلو آسانسور و بالابر – برای قطع و وصل سریع مدار فرمان

7. سیستم‌ های حفاظتی موتور – همراه با رله حرارتی LRD

نکات نصب و نگهداری حرفه‌ ای از کنتاکتور D12 اشنایدر 24 ولت

• در هنگام نصب، بوبین را حتماً متناسب با ولتاژ مدار فرمان انتخاب کنید.

• از نصب در محیط‌ های با رطوبت بالا یا دمای بیش از حد مجاز خودداری کنید.

• پیچ‌ های ترمینال‌ ها را با گشتاور مناسب (حدود 1.2 نیوتن‌ متر) محکم کنید.

• برای حفاظت بیشتر موتور، از فیوز و رله حرارتی مناسب استفاده کنید.

• هر 6 ماه یکبار، وضعیت کنتاکت‌ ها را بررسی و در صورت سیاه شدن یا خوردگی تمیز کنید.

• در تابلو های پر ارتعاش، از قفل مکانیکی ضد لرزش استفاده شود.

مزایا و نقاط قوت کنتاکتور D12 اشنایدر 24 ولت

✅ طول عمر بالا (بیش از 10 میلیون بار قطع و وصل مکانیکی)
✅ مصرف انرژی پایین بوبین به‌ دلیل طراحی مغناطیسی بهینه
✅ سازگاری کامل با رله‌ های حرارتی LRD08 تا LRD14
✅ طراحی فشرده با نصب آسان روی ریل‌ دین
✅ امکان افزودن کنتاکت کمکی یا تایمر مکانیکی
✅ مقاومت عالی در برابر نوسانات ولتاژ و افزایش حرارت
✅ دارای تاییدیه استاندارد های جهانی (IEC، UL، CE)

محاسبه انتخاب صحیح کنتاکتور

برای انتخاب درست کنتاکتور باید جریان نامی موتور (In) و توان نامی موتور (kW) را در نظر گرفت.
به عنوان مثال:
اگر موتوری با توان 4 کیلووات در 400V دارید، جریان آن حدود 8.4 آمپر است. بنابراین مدل D12 (با ظرفیت 12A) گزینه‌ای مناسب و ایمن برای این کاربرد خواهد بود.

لوازم جانبی قابل نصب روی کنتاکتور D12 اشنایدر 24 ولت

• کنتاکت کمکی LA1-DN11 (1NO+1NC)

• ماژول تایمر LA2-DT2 برای تأخیر در وصل

• رله حرارتی LRD08 تا LRD14 برای حفاظت از موتور

• ماژول قفل مکانیکی LA9-D801 برای مدار های چپ‌ گرد-راست‌ گرد

این انعطاف در افزودن ماژول‌ ها، یکی از دلایل محبوبیت محصولات اشنایدر در بین طراحان تابلو برق است.

موارد استفاده صنعتی واقعی از کنتاکتور D12 اشنایدر 24 ولت

1. کارخانه‌ های بسته‌بندی: کنترل موتورهای نوار نقاله

2. سیستم‌ های پمپ چاه آب: قطع و وصل اتوماتیک پمپ

3. کارگاه‌ های تولیدی: کنترل المنت‌ های حرارتی

4. سیستم‌ های کنترل PLC: ورودی فرمان به موتور

5. تابلو های برق ساختمانی: کنترل روشنایی مرکزی

سوالات متداول درباره کنتاکتور D12 اشنایدر 24 ولت

1. آیا کنتاکتور D12 اشنایدر 24 ولت برای موتور سه‌ فاز مناسب است؟

بله، کنتاکتور D12 اشنایدر 24 ولت مخصوص کنترل موتور های سه‌ فاز تا توان 5.5 کیلو وات در 400 ولت طراحی شده است.

2. آیا بوبین 24 ولت AC قابل تعویض است؟

بله، بوبین ماژولار بوده و در صورت نیاز می‌توان آن را با بوبین‌های دیگر (مثلاً 48 یا 220 ولت) تعویض کرد.

3. آیا کنتاکتور D12 اشنایدر 24 ولت قابلیت افزودن تایمر تأخیر دارد؟

بله، با افزودن ماژول LA2-DT می‌ توانید تأخیر در وصل یا قطع را به مدار اضافه کنید.

4. آیا با رله حرارتی LRD سازگار است؟

بله، به‌طور کامل با سری LRD08 تا LRD14 سازگار بوده و ترکیب آن‌ ها یک استارتر موتور کامل را تشکیل می‌ دهد.

5. آیا کنتاکتور D12 اشنایدر 24 ولت برای مدار چپ‌ گرد راست‌ گرد مناسب است؟

بله، می‌توان دو عدد D12 را همراه با قفل مکانیکی استفاده کرد تا موتور به دو جهت بچرخد.

6. کشور سازنده کنتاکتور D12 اشنایدر 24 ولت چیست؟

مدل‌ های اصلی ساخت فرانسه هستند و برخی نسخه‌ ها نیز تحت لیسانس اشنایدر در هند یا چین مونتاژ می‌ شوند.

7. آیا کنتاکتور D12 اشنایدر 24 ولت محصول دارای گارانتی است؟

در صورت خرید از نمایندگی رسمی، معمولاً دارای 12 تا 18 ماه گارانتی معتبر شرکتی است.
