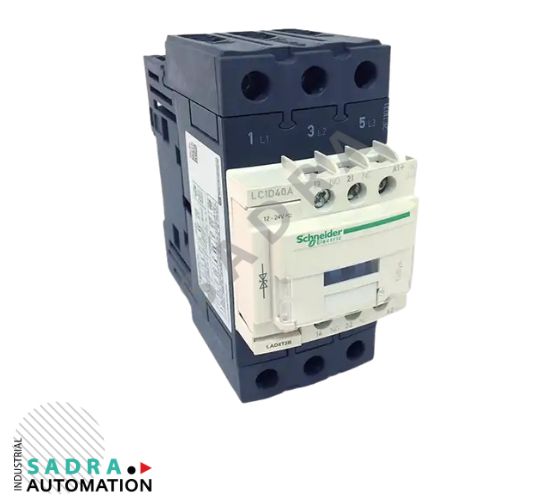

کنتاکتور D40 اشنایدر (Schneider Electric LC1D40BD) یکی از محصولات پرکاربرد و اقتصادی سری TeSys D شرکت اشنایدر الکتریک است که برای کنترل و سوئیچینگ مدارهای قدرت تا جریان 40 آمپر طراحی شده است. این مدل برای موتورهای الکتریکی با توان 18.5 کیلووات در شبکه سه فاز 400 ولت ایده‌آل است و بوبین آن از نوع 24 ولت DC می‌باشد.
این کنتاکتور ترکیبی از دوام بالا، طراحی فشرده، مصرف انرژی پایین و نصب آسان را ارائه می دهد و برای استفاده در تابلو برق های صنعتی، سیستم های اتوماسیون، پمپ‌ها، کمپرسورها و موتور خانه ها بسیار مناسب است.
کنتاکتور D40 اشنایدر به دلیل طراحی دقیق و کیفیت ساخت بالای اشنایدر، در میان مهندسین و برق کاران صنعتی محبوبیت زیادی دارد. در ادامه مهم ترین ویژگی ها و مزایای آن آورده شده است:
بوبین 24 ولت DC باعث می‌شود عملکرد کنتاکتور کاملاً بی‌صدا، نرم و بدون نویز باشد. این ویژگی در محیط‌هایی که حساس به صدا هستند (مثل تابلوهای PLC و کنترل) اهمیت زیادی دارد.
بوبین DC نسبت به AC جریان کمتری مصرف می‌کند و حرارت کمتری تولید می‌کند. این موضوع موجب افزایش عمر مفید دستگاه و بهبود راندمان سیستم می‌شود.
ابعاد جمع‌وجور کنتاکتور D40 اشنایدر اجازه می‌دهد در تابلوهای برق با فضای محدود هم نصب شود. همچنین، نصب آن روی ریل DIN بسیار سریع و بدون ابزار خاصی انجام می‌شود.
با بیش از 10 میلیون سیکل مکانیکی و 1 میلیون سیکل الکتریکی، این کنتاکتور برای کارکرد مداوم در محیط های صنعتی طراحی شده است.
کنتاکتور D40 اشنایدر به صورت کامل با تجهیزات PLC، تایمرها و رله های حرارتی اشنایدر سازگار است و به راحتی می تواند در سیستم های کنترلی مدرن مورد استفاده قرار گیرد.
کنتاکتور D40 اشنایدر در انواع کاربردهای صنعتی و تجاری مورد استفاده قرار می گیرد. در ادامه به برخی از موارد اصلی اشاره می کنیم:
تابلوهای برق صنعتی و کنترل موتور
کنترل موتور های سه‌فاز با توان تا 18.5 کیلووات در کارخانه ها و خطوط تولید.
پمپ‌ها و کمپرسورها
کنترل عملکرد پمپ های آب، پمپ‌های فشار قوی و کمپرسورهای هوا.
سیستم‌های تهویه (HVAC)
استفاده برای کنترل فن ها، کمپرسورها و پمپ های سیستم تهویه مطبوع.
سیستم‌های اتوماسیون PLC
به‌عنوان بخشی از سیستم های کنترلی برای مدیریت بارها و تجهیزات الکتریکی.
تابلوهای چنج‌اور (ATS)
استفاده در تابلو های انتقال خودکار بین برق شبکه و ژنراتور.
تأسیسات ساختمانی و تجاری
برای کنترل روشنایی و تجهیزات برقی در پروژه های ساختمانی بزرگ.
سری TeSys D شامل مدل های مختلفی است که برای جریان‌ها و توان‌های گوناگون طراحی شده‌اند. در جدول زیر تفاوت بین مدل‌های D25، D40 و D50 را مشاهده می‌کنید:
| مدل | جریان نامی | توان موتور (kW) | نوع بوبین | کاربرد |
|---|---|---|---|---|
| D25 | 25A | 11kW | 24V DC | کنترل بارهای سبک |
| D40 | 40A | 18.5kW | 24V DC | کنترل موتورهای متوسط |
| D50 | 50A | 22kW | 24V DC | بارهای صنعتی سنگین‌تر |
کنتاکتور D40 اشنایدر در میانه ی این طیف قرار دارد و برای پروژه‌هایی با بارهای متوسط (مثل پمپ‌ها، فن‌ها و خطوط تولید سبک) ایده‌آل است.
کنتاکتور D40 اشنایدر از مواد باکیفیت بالا ساخته شده است تا در شرایط سخت صنعتی دوام بیاورد. بدنه‌ی آن از ترموپلاستیک مقاوم در برابر حرارت و شعله ساخته شده و اجزای داخلی شامل کنتاکت‌های نقره‌ای با آلیاژ خاص برای کاهش جرقه و سایش هستند.
ترمینال های پیچ دار مستحکم برای اتصال ایمن کابل ها
طراحی داخلی Arc Chute برای مهار قوس الکتریکی
قابلیت افزودن کنتاکت کمکی (Auxiliary) برای عملکردهای کنترلی بیشتر
سازگار با رله حرارتی LRD سری اشنایدر
| ویژگی | مقدار / توضیح |
|---|---|
| مدل دقیق | LC1D40BD |
| سری تولید | TeSys D |
| برند | Schneider (اشنایدر) |
| کشور سازنده | فرانسه / چین (بسته به موجودی بازار) |
| جریان نامی (In) | 40 آمپر |
| توان موتور قابل کنترل | 18.5 کیلووات (در 400 ولت AC-3) |
| ولتاژ بوبین | 24V DC |
| نوع بوبین | DC با عملکرد بی‌صدا و مصرف پایین |
| تعداد کنتاکت اصلی | 3P (سه‌فاز) |
| کنتاکت‌های کمکی داخلی | 1NO + 1NC |
| عمر مکانیکی | بیش از 10 میلیون سیکل |
| عمر الکتریکی | حدود 1 میلیون قطع و وصل |
| دمای کاری مجاز | -5 تا +60 درجه سانتی‌گراد |
| درجه حفاظت (IP) | IP20 |
| نحوه نصب | بر روی ریل DIN یا پیچ |
| استانداردها | IEC 60947-4-1 / UL / CE / RoHS |
برای افزایش عمر مفید کنتاکتور اشنایدر رعایت چند نکته فنی ضروری است:
ولتاژ بوبین را بررسی کنید. مطمئن شوید مدار فرمان شما با ولتاژ 24V DC هماهنگ است.
از نصب در محیط مرطوب خودداری کنید. کنتاکتور باید در محیط خشک و دارای تهویه نصب شود.
کنتاکت‌ها را دوره‌ای بررسی کنید. پس از چند ماه کارکرد، وضعیت تمیزی و سلامت کنتاکت‌ها کنترل شود.
گشتاور پیچ‌ها را طبق دستورالعمل تنظیم کنید. اتصالات بیش از حد سفت یا شل می‌تواند به دستگاه آسیب بزند.
رله حرارتی را متناسب با جریان تنظیم کنید. برای حفاظت بهتر موتور، رله حرارتی باید دقیق انتخاب شود.
1. آیا کنتاکتور D40 برای موتورهای 18.5 کیلووات مناسب است؟
بله، این مدل برای کنترل موتورهای سه‌فاز با توان 18.5 کیلووات در ولتاژ 400 ولت طراحی شده است.
2. تفاوت بوبین 24 ولت DC و 220 ولت AC در چیست؟
بوبین DC نویز کمتر، دقت بالاتر و مصرف انرژی پایین‌تری دارد، در حالی که بوبین AC برای سیستم‌های ساده‌تر اقتصادی‌تر است.
3. آیا کنتاکتور D40 قابلیت افزودن کنتاکت کمکی دارد؟
بله، این مدل قابلیت افزودن کنتاکت‌های کمکی (Auxiliary Block) به‌صورت ماژولار را دارد.
4. آیا می‌توان D40 را با رله حرارتی LRD استفاده کرد؟
بله، این کنتاکتور کاملاً با رله‌های حرارتی LRD اشنایدر سازگار است.
5. طول عمر این کنتاکتور چقدر است؟
در شرایط کاری نرمال، بیش از 10 میلیون سیکل مکانیکی و 1 میلیون سیکل الکتریکی عمر مفید دارد.
| مدل | LC1D40BD |
|---|---|
| توان قابل کنترل | 18.5 کیلووات |
| تعداد پل‌ها | 3 پل (سه فاز) |
| بازه دمای کاری | -5 تا +60 درجه سانتی‌گراد |
| جریان نامی | 40 آمپر |
| کنتاکت کمکی | ۱ باز + ۱ بسته (۱NO + ۱NC) |
| کنتاکت قدرت | سه کنتاکت |
| نوع بوبین | 24 ولت |
| عمر مکانیکی | 10 میلیون سیکل |
| عمر الکتریکی | 1 میلیون قطع و وصل |
| درجه حفاظت (IP) | IP20 |
| نحوه نصب | روی ریل DIN |
موجود در انبار
کنتاکتور D40 اشنایدر 40 آمپر 18.5 کیلووات بوبین 24 ولت DC
مهندس زمانی
در پروژه تابلو برق صنعتی از این مدل استفاده کردم. عملکرد عالی، بی‌صدا و بسیار بادوام.
شرکت سپهر نیرو
نسبت به مدل‌های مشابه در بازار، کیفیت بالاتر و نصب راحت‌تری دارد. پیشنهاد می‌کنم برای پروژه‌های متوسط استفاده شود.
علی قاسمی
در تابلو چنج‌اور ازش استفاده کردیم، سریع سوئیچ می‌کنه و کاملاً مطمئنه.
