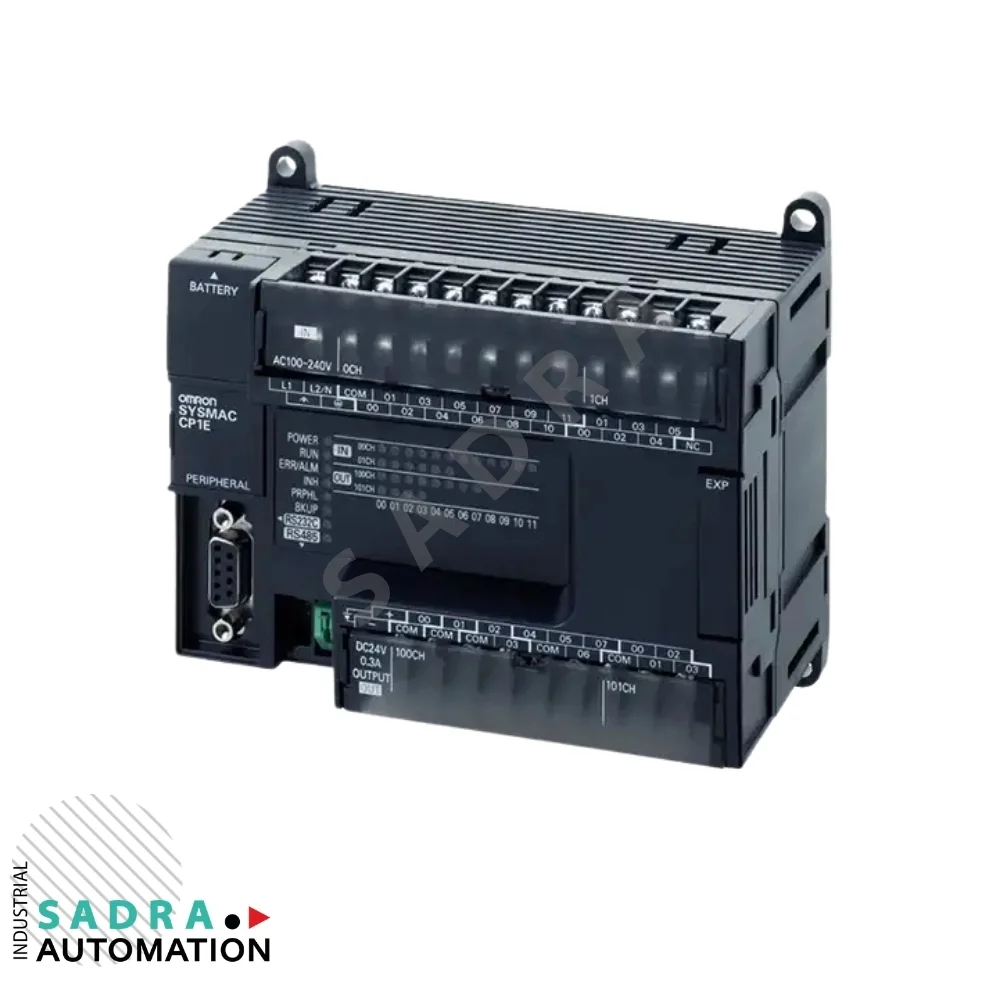

پی ال سی سری CP1E امرن مدل CP1E-N20DT-D

توضیحات

در دنیای اتوماسیون صنعتی، انتخاب یک کنترلر منطقی برنامه‌پذیر (PLC) مناسب، یکی از مهم‌ترین تصمیماتی است که مهندسان و طراحان سیستم‌های کنترلی با آن مواجه هستند. از میان برندهای مطرح جهانی، شرکت امرن (Omron) با سابقه‌ای بیش از هشتاد سال در زمینه تولید تجهیزات اتوماسیون، همواره یکی از انتخاب‌های اول متخصصان این حوزه بوده است. پی ال سی امرن مدل CP1E-N20DT-D یکی از محبوب‌ترین و پرکاربردترین مدل‌های سری CP1E این شرکت است که به دلیل ترکیب بی‌نظیری از عملکرد بالا، قیمت مناسب و سادگی در استفاده، جایگاه ویژه‌ای در بازار اتوماسیون ایران و جهان به دست آورده است.

مجموعه بهپو صنعت صدرا به عنوان یکی از معتبرترین تأمین‌کنندگان تجهیزات اتوماسیون صنعتی در ایران، افتخار دارد که در این مقاله جامع، تمامی جزئیات مربوط به پی ال سی امرن مدل CP1E-N20DT-D را در اختیار شما قرار دهد. از مشخصات فنی دقیق گرفته تا نحوه راه‌اندازی، کاربردها و نکات مهم خرید، همه و همه در این راهنمای کامل پوشش داده شده‌اند.

سری CP1E امرن چیست؟

سری CP1E یکی از خانواده‌های اقتصادی و فشرده (Compact) از پی ال سی‌های شرکت امرن ژاپن است. این سری با هدف ارائه یک راه‌حل اتوماسیون ساده، قابل اعتماد و مقرون‌به‌صرفه برای کاربردهای کوچک و متوسط صنعتی طراحی شده است. سری CP1E در سه زیرگروه اصلی عرضه می‌شود:

• CP1E-E: مدل پایه (Basic) برای کاربردهای ساده
• CP1E-N: مدل استاندارد با قابلیت‌های بیشتر و امکان افزودن ماژول‌های توسعه
• CP1E-NA: مدل پیشرفته با قابلیت‌های آنالوگ داخلی

پی ال سی امرن مدل CP1E-N20DT-D در زیرگروه N (استاندارد) قرار می‌گیرد که به معنای پشتیبانی از ماژول‌های توسعه، حافظه بیشتر و دستورالعمل‌های برنامه‌نویسی پیشرفته‌تر نسبت به مدل پایه است.

رمزگشایی نام‌گذاری CP1E-N20DT-D

برای درک بهتر پی ال سی امرن مدل CP1E-N20DT-D، بیایید نام‌گذاری آن را رمزگشایی کنیم:

بنابراین، پی ال سی امرن مدل CP1E-N20DT-D یک پی ال سی فشرده با ۲۰ نقطه ورودی/خروجی دیجیتال، ورودی‌های DC، خروجی‌های ترانزیستوری و تغذیه DC 24 ولت است.

مشخصات فنی کامل پی ال سی امرن مدل CP1E-N20DT-D

۱. مشخصات عمومی

۲. مشخصات ورودی‌ها

پی ال سی امرن مدل CP1E-N20DT-D مجهز به ۱۲ ورودی دیجیتال DC است:

۳. مشخصات خروجی‌ها

یکی از مهم‌ترین مزایای خروجی ترانزیستوری در پی ال سی امرن مدل CP1E-N20DT-D نسبت به خروجی رله‌ای، سرعت سوئیچینگ بسیار بالاتر و عمر نامحدود (عدم فرسایش مکانیکی) است. این ویژگی باعث می‌شود این مدل برای کاربردهایی که نیاز به خروجی پالسی سریع دارند (مانند کنترل استپر موتور و سروو موتور) بسیار مناسب باشد.

۴. مشخصات پردازنده و حافظه

۵. مشخصات ارتباطی

ویژگی‌ها و مزایای کلیدی پی ال سی امرن مدل CP1E-N20DT-D

✅ ۱. طراحی فشرده و صرفه‌جویی در فضا

پی ال سی امرن مدل CP1E-N20DT-D با ابعاد بسیار کوچک خود، فضای بسیار کمی در تابلو برق اشغال می‌کند. این ویژگی به‌خصوص در پروژه‌هایی که محدودیت فضا وجود دارد، بسیار ارزشمند است.

✅ ۲. قابلیت توسعه (Expandability)

یکی از مهم‌ترین تفاوت‌های مدل N با مدل E در سری CP1E، قابلیت توسعه است. پی ال سی امرن مدل CP1E-N20DT-D امکان اتصال تا ۳ ماژول توسعه (Expansion Module) از سری CP1W را دارد. این ماژول‌ها شامل:

• ماژول‌های ورودی/خروجی دیجیتال اضافی
• ماژول‌های ورودی/خروجی آنالوگ
• ماژول‌های ارتباطی (RS-485, RS-232C)
• ماژول‌های کنترل دما

با استفاده از ماژول‌های توسعه، تعداد کل ورودی/خروجی‌ها تا ۱۶۰ نقطه قابل افزایش است.

✅ ۳. خروجی پالسی سریع (Pulse Output)

پی ال سی امرن مدل CP1E-N20DT-D دارای ۲ خروجی پالسی با فرکانس تا ۱۰۰ کیلوهرتز است. این قابلیت امکان کنترل مستقیم استپر موتورها و سروو موتورها را بدون نیاز به ماژول جداگانه فراهم می‌کند.

✅ ۴. شمارنده سریع (High-Speed Counter)

با ۴ ورودی شمارنده سریع تا فرکانس ۱۰۰ کیلوهرتز، این پی ال سی قادر به خواندن سیگنال‌های انکودر، فلومتر پالسی و سایر سنسورهای سریع است.

✅ ۵. پورت USB داخلی

برخلاف بسیاری از پی ال سی‌های هم‌رده، پی ال سی امرن مدل CP1E-N20DT-D مجهز به پورت USB داخلی است. این بدان معناست که برای برنامه‌ریزی نیازی به کابل مبدل گران‌قیمت ندارید و با یک کابل USB معمولی می‌توانید به سادگی برنامه‌نویسی کنید.

✅ ۶. سازگاری با نرم‌افزار CX-Programmer

برنامه‌نویسی پی ال سی امرن مدل CP1E-N20DT-D با نرم‌افزار قدرتمند و حرفه‌ای CX-Programmer انجام می‌شود. این نرم‌افزار از زبان‌های برنامه‌نویسی Ladder Diagram، Structured Text و Function Block پشتیبانی می‌کند.

✅ ۷. مجموعه دستورالعمل غنی

با بیش از ۴۰۰ دستورالعمل، پی ال سی امرن مدل CP1E-N20DT-D قابلیت‌های پیشرفته‌ای از جمله عملیات ریاضی (شامل اعداد اعشاری)، مقایسه، جابجایی داده، PID داخلی و عملیات رشته‌ای (String) را ارائه می‌دهد.

✅ ۸. قابلیت اطمینان بالا

محصولات امرن به کیفیت ساخت و قابلیت اطمینان بالا شهرت دارند. پی ال سی امرن مدل CP1E-N20DT-D نیز از این قاعده مستثنی نیست و مطابق با استانداردهای بین‌المللی CE, UL و cUL تولید شده است.

✅ ۹. تغذیه DC 24V

تغذیه DC 24 ولتی این مدل، امکان استفاده از منابع تغذیه سوئیچینگ استاندارد صنعتی و حتی باتری را فراهم می‌کند. این ویژگی در کاربردهای موبایل و ماشین‌آلاتی که برق AC مستقیم در دسترس نیست، بسیار مفید است.

کاربردهای پی ال سی امرن مدل CP1E-N20DT-D

پی ال سی امرن مدل CP1E-N20DT-D برای طیف وسیعی از کاربردهای صنعتی و نیمه‌صنعتی مناسب است:

🏭 صنایع بسته‌بندی

کنترل خطوط بسته‌بندی کوچک و متوسط شامل کنترل موتورها، سنسورها و اکچویتورهای پنوماتیکی.

🔧 ماشین‌آلات تولیدی

کنترل ماشین‌های CNC کوچک، دستگاه‌های پرس، برش و سوراخ‌کاری.

🚰 تأسیسات ساختمانی

کنترل سیستم‌های پمپاژ، تهویه مطبوع و مدیریت هوشمند ساختمان (BMS).

🌾 کشاورزی هوشمند

کنترل سیستم‌های آبیاری، گلخانه‌ها و مرغداری‌ها.

⚡ کنترل موتور

با قابلیت خروجی پالسی ۱۰۰ کیلوهرتز، کنترل دقیق استپر موتور و سروو موتور.

🏗️ کنترل نوار نقاله

فرمان‌دهی به نوار نقاله‌های صنعتی با سرعت و توالی دقیق.

🔬 تجهیزات آزمایشگاهی

کنترل دستگاه‌های تست و اندازه‌گیری خودکار.

مجموعه بهپو صنعت صدرا با تجربه گسترده در پیاده‌سازی پروژه‌های اتوماسیون، آمادگی ارائه مشاوره تخصصی برای انتخاب بهترین راه‌حل متناسب با نیاز شما را دارد.

نحوه راه‌ اندازی پی ال سی امرن مدل CP1E-N20DT-D

مرحله ۱: آماده‌سازی سخت‌افزار

ابتدا پی ال سی امرن مدل CP1E-N20DT-D را روی ریل DIN در داخل تابلو برق نصب کنید. اطمینان حاصل کنید که فضای کافی (حداقل ۲۰ میلی‌متر) در اطراف دستگاه برای جریان هوا و خنک‌شدن وجود دارد.

مرحله ۲: سیم‌کشی تغذیه

منبع تغذیه DC 24V را به ترمینال‌های تغذیه (L+ و L-) متصل کنید. توجه داشته باشید که ولتاژ مجاز بین ۲۰.۴ تا ۲۶.۴ ولت DC است. استفاده از منبع تغذیه با کیفیت و دارای حفاظت اضافه‌بار توصیه می‌شود.

مرحله ۳: سیم‌کشی ورودی‌ها

سنسورها، کلیدها و سوئیچ‌ها را به ترمینال‌های ورودی (I0.00 تا I0.11) متصل کنید. ورودی‌های پی ال سی امرن مدل CP1E-N20DT-D از نوع سینک/سورس هستند و با سنسورهای NPN و PNP سازگارند.

مرحله ۴: سیم‌کشی خروجی‌ها

عملگرها (رله‌ها، شیرهای برقی، لامپ‌ها و…) را به ترمینال‌های خروجی (Q0.00 تا Q0.07) متصل کنید. توجه کنید که خروجی‌های ترانزیستوری فقط با بار DC سازگار هستند و حداکثر جریان هر خروجی ۰.۳ آمپر است.

مرحله ۵: نصب نرم‌افزار CX-Programmer

نرم‌افزار CX-Programmer (بخشی از مجموعه CX-One) را روی کامپیوتر نصب کنید. همچنین درایور USB مخصوص PLC امرن را نصب نمایید.

مرحله ۶: اتصال و برنامه‌نویسی

کابل USB را از کامپیوتر به پورت USB پی ال سی امرن مدل CP1E-N20DT-D متصل کنید. در نرم‌افزار CX-Programmer، یک پروژه جدید ایجاد کرده و نوع PLC را CP1E انتخاب کنید. برنامه خود را به زبان لدر (Ladder Diagram) بنویسید.

مرحله ۷: انتقال و اجرای برنامه

پس از نوشتن و بررسی برنامه (Compile)، آن را به PLC منتقل (Transfer) کنید. سپس PLC را در حالت RUN قرار دهید. با استفاده از قابلیت مانیتورینگ آنلاین نرم‌افزار، عملکرد برنامه را بررسی و عیب‌یابی کنید.

نکته مهم: تیم فنی بهپو صنعت صدرا آمادگی ارائه خدمات آموزش، برنامه‌نویسی و راه‌اندازی پی ال سی امرن مدل CP1E-N20DT-D را دارد. برای دریافت مشاوره رایگان با ما تماس بگیرید.

مقایسه پی ال سی امرن مدل CP1E-N20DT-D با مدل‌های مشابه

همان‌طور که مشاهده می‌کنید، پی ال سی امرن مدل CP1E-N20DT-D با داشتن خروجی ترانزیستوری و قابلیت خروجی پالسی، بهترین انتخاب برای کاربردهایی است که نیاز به سرعت سوئیچینگ بالا و کنترل موتور دارند.

لوازم جانبی و ماژول‌های سازگار

برای بهره‌برداری کامل از قابلیت‌های پی ال سی امرن مدل CP1E-N20DT-D، ماژول‌ها و لوازم جانبی زیر قابل استفاده هستند:

تمامی این محصولات از طریق بهپو صنعت صدرا با گارانتی اصالت و بهترین قیمت قابل تهیه هستند.

نکات مهم در خرید پی ال سی امرن مدل CP1E-N20DT-D

🔍 تشخیص محصول اصل از تقلبی

متأسفانه در بازار ایران، محصولات تقلبی و غیراصل امرن وجود دارند. هنگام خرید پی ال سی امرن مدل CP1E-N20DT-D به نکات زیر توجه کنید:

1. هولوگرام اصالت روی جعبه و محصول باید وجود داشته باشد
2. شماره سریال محصول باید قابل استعلام باشد
3. از فروشندگان معتبر مانند بهپو صنعت صدرا خرید کنید
4. گارانتی معتبر و خدمات پس از فروش از فروشنده بخواهید
5. کیفیت چاپ برچسب‌ها و ظاهر فیزیکی محصول را بررسی کنید

💰 عوامل مؤثر بر قیمت

قیمت پی ال سی امرن مدل CP1E-N20DT-D تحت تأثیر عوامل متعددی قرار دارد:

• نرخ ارز
• کشور مبدأ تولید (ژاپن، چین، اندونزی)
• تعداد سفارش
• شرایط بازار

برای دریافت آخرین قیمت و بهترین پیشنهاد، با کارشناسان بهپو صنعت صدرا تماس بگیرید.

چرا پی ال سی امرن مدل CP1E-N20DT-D را از بهپو صنعت صدرا بخریم؟

بهپو صنعت صدرا مزایای ویژه‌ای برای مشتریان خود فراهم کرده است:

✅ تضمین اصالت کالا – تمامی محصولات ۱۰۰٪ اورجینال هستند
✅ قیمت رقابتی – بهترین قیمت بازار با تخفیف‌های ویژه
✅ مشاوره تخصصی رایگان – تیم فنی مجرب آماده پاسخگویی
✅ پشتیبانی فنی – خدمات پس از فروش و پشتیبانی تخصصی
✅ ارسال سریع – ارسال به سراسر ایران
✅ آموزش – ارائه آموزش‌های کاربردی برای راه‌اندازی
✅ گارانتی – گارانتی معتبر محصولات

جمع‌ بندی و نتیجه‌ گیری درباره پی ال سی امرن مدل CP1E-N20DT-D

پی ال سی امرن مدل CP1E-N20DT-D یک انتخاب هوشمندانه برای کاربردهای اتوماسیون کوچک و متوسط است. ترکیب ویژگی‌هایی مانند ۲۰ نقطه ورودی/خروجی دیجیتال، خروجی ترانزیستوری سریع، قابلیت خروجی پالسی ۱۰۰ کیلوهرتز، شمارنده سریع، پورت USB داخلی، قابلیت توسعه تا ۱۶۰ نقطه I/O و بیش از ۴۰۰ دستورالعمل برنامه‌نویسی، این محصول را به یکی از بهترین گزینه‌ها در رده خود تبدیل کرده است.

با اعتماد به بهپو صنعت صدرا، می‌توانید پی ال سی امرن مدل CP1E-N20DT-D اصل را با بهترین قیمت، گارانتی معتبر و پشتیبانی فنی حرفه‌ای تهیه کنید. همین حالا با ما تماس بگیرید و از مشاوره رایگان کارشناسان ما بهره‌مند شوید.

سوالات متداول در رابطه با پی ال سی امرن مدل CP1E-N20DT-D

❓ ۱. آیا پی ال سی امرن مدل CP1E-N20DT-D قابلیت اتصال به HMI را دارد؟

بله. پی ال سی امرن مدل CP1E-N20DT-D از طریق پورت RS-232C داخلی و پروتکل NT Link قابلیت اتصال به HMI‌های سری NB و NS امرن را دارد. همچنین با نصب آپشن بورد RS-485، امکان اتصال به HMI‌های سایر برندها نیز وجود دارد.

❓ ۲. حداکثر تعداد ورودی/خروجی قابل توسعه چقدر است؟

پی ال سی امرن مدل CP1E-N20DT-D با اتصال حداکثر ۳ ماژول توسعه از سری CP1W، قابلیت افزایش تعداد ورودی/خروجی تا ۱۶۰ نقطه را دارد.

❓ ۳. آیا این PLC قابلیت ارتباط Modbus را دارد؟

بله. با نصب آپشن بورد RS-485 (مدل CP1W-CIF11)، پی ال سی امرن مدل CP1E-N20DT-D از پروتکل Modbus RTU به عنوان Master و Slave پشتیبانی می‌کند.

❓ ۴. نرم‌افزار برنامه‌نویسی این PLC چیست؟

نرم‌افزار مورد استفاده CX-Programmer است که بخشی از مجموعه نرم‌افزاری CX-One شرکت امرن می‌باشد. این نرم‌افزار از زبان‌های Ladder، ST و FB پشتیبانی می‌کند.

❓ ۵. تفاوت خروجی ترانزیستوری با رله‌ای چیست؟

خروجی ترانزیستوری در پی ال سی امرن مدل CP1E-N20DT-D دارای سرعت سوئیچینگ بسیار بالاتر (میکروثانیه)، عمر نامحدود و قابلیت تولید پالس سریع است. اما فقط با بارهای DC کار می‌کند و جریان خروجی محدودتری دارد. خروجی رله‌ای سرعت کمتری دارد ولی با بارهای AC و DC سازگار است.

❓ ۶. آیا می‌توان با این PLC استپر موتور کنترل کرد؟

بله، یکی از بهترین ویژگی‌های پی ال سی امرن مدل CP1E-N20DT-D قابلیت تولید پالس با فرکانس تا ۱۰۰ کیلوهرتز از ۲ خروجی است. با اتصال یک درایور استپر موتور به این خروجی‌ها، می‌توانید استپر موتور را با دقت بالا کنترل کنید.

❓ ۷. آیا پی ال سی امرن مدل CP1E-N20DT-D دارای ورودی/خروجی آنالوگ است؟

خیر، به‌صورت پیش‌فرض ورودی/خروجی آنالوگ ندارد. اما با اضافه کردن ماژول توسعه آنالوگ مانند CP1W-MAD11 یا CP1W-AD041، می‌توانید قابلیت آنالوگ را به آن اضافه کنید.

❓ ۸. آیا این PLC از PID پشتیبانی می‌کند؟

بله. پی ال سی امرن مدل CP1E-N20DT-D دارای دستورالعمل PID داخلی است و با اتصال ماژول آنالوگ، می‌توانید کنترل PID را برای فرآیندهایی مانند کنترل دما، فشار و سطح پیاده‌سازی کنید.

❓ ۹. قیمت پی ال سی امرن مدل CP1E-N20DT-D چقدر است؟

قیمت این محصول با توجه به نوسانات ارزی متغیر است. برای دریافت آخرین قیمت روز و بهره‌مندی از تخفیف‌های ویژه، با کارشناسان فروش بهپو صنعت صدرا تماس بگیرید.

❓ ۱۰. آیا امکان ارسال به شهرستان وجود دارد؟

بله. بهپو صنعت صدرا امکان ارسال پی ال سی امرن مدل CP1E-N20DT-D و تمامی محصولات خود را به سراسر ایران از طریق پست پیشتاز و تیپاکس فراهم کرده است.
