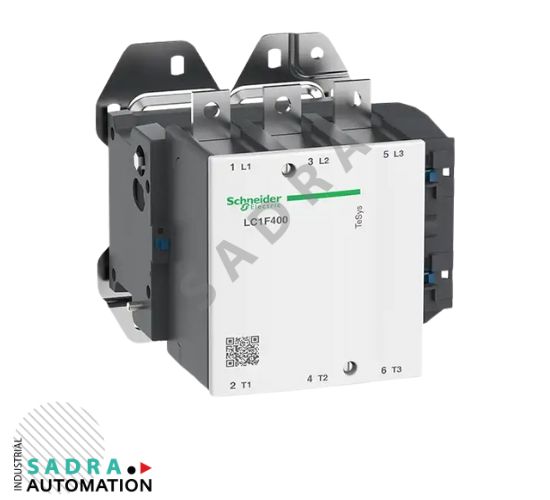

کنتاکتور F400 اشنایدر 400 آمپر 200 کیلووات مخصوص محیطهای سنگین صنعتی مانند صنایع فولاد، سیمان، پتروشیمی، نیروگاهها، خطوط انتقال، تابلوهای برق اصلی و سیستمهای قدرت بالا طراحی شده است. کنتاکتور اشنایدر در کشور آلمان تاسیس شد و تجهیزات برق صنعتی و اتوماسیون را در کشور فرانسه تولید میکند. محصولات کنتاکتور اشنایدر سری F با توجه به بازههای گسترده، نیاز صنعت را پاسخ میدهد. کنتاکتور سری F برای جریانهای بیشتر از 150 آمپر و کاربردهای خاص و منحصربه فرد استفاده میشود. از این کنتاکتور اشنایدر در طراحی تابلو برق استفاده میشود.
کنتاکتور F400 اشنایدر 400 آمپر 200 کیلووات یکی از اعضای حرفهای سری TeSys F است که برای کنترل موتورهای صنعتی پرتوان طراحی شده است. این کنتاکتور دارای جریان نامی ۴۰۰ آمپر و توان کاری حدود ۲۰۰ کیلووات در ولتاژ ۴۰۰ ولت (AC-3) میباشد و مناسب برای پروژهها، تابلوهای صنعتی بزرگ و سیستمهای کنترل قدرت نیمهسنگین تا سنگین است.
این کنتاکتور اشنایدر غالباً در تابلو برق صنعتی مورد استفاده قرار میگیرد، برای کنترل موتورهای بزرگ، پمپهای صنعتی، کمپرسورها، فنها و سایر بارهای سنگین که نیاز به عملکرد قابلاطمینان و دوام بالا دارند. بوبین کنتاکتور F400 اشنایدر 400 آمپر 200 کیلووات (در نسخه مورد بحث) ۲۲۰ ولت AC است که با بسیاری از تابلوها و مدارهای فرمان متداول در ایران سازگار است.
سری TeSys F اشنایدر ترکیبی از طراحی صنعتی قدرتمند، طول عمر بالا و امکان افزودن لوازم جانبی حفاظتی مانند رلههای حرارتی و بلوکهای کمکی را فراهم میکند.
در این بخش، به مهمترین مشخصات فنی و مزایای استفاده از کنتاکتور F400 اشنایدر 400 آمپر 200 کیلووات میپردازیم:
ظرفیت جریان بالا: جریان ۴۰۰ آمپر مناسب کنترل موتور یا بارهای سنگین است.
توان کاری ~ ۲۰۰ کیلووات (در ولتاژ ۴۰۰ ولت AC-۳) برای کاربرد صنعتی مناسب است.
طراحی صنعتی سری TeSys F: مناسب برای شرایط سخت کاری، بارهای مداوم و خاموش و روشن شدنهای پیدر-پی.
انتخاب ولتاژ بوبین AC: استفاده از بوبین ۲۲۰ ولت AC باعث تطبیق آسان با مدار فرمان متداول میشود.
امکان افزودن لوازم جانبی: مانند رله حرارتی (برای حفاظت در برابر اضافهبار)، بلوک کمکی (کنتاکت کمکی NO/NC)، تایمر تأخیری یا محافظ ارتعاش.
پایداری عملکرد در دما و شرایط محیطی گوناگون: طراحی بدنه و انتخاب قطعات مقاوم کمک میکند تا کنتاکتور F400 اشنایدر 400 آمپر 200 کیلووات در محیط صنعتی گرم یا شرایط چالشبرانگیز قابلیت کارکرد مطمئن داشته باشد.
مطابق استانداردهای بینالمللی: قابلیت داشتن تأییدیههایی مثل IEC 60947، CE و سایر الزامات ایمنی و عملکردی.
طول عمر بالا: طراحی محکم مکانیکی و کنتاکتهای مقاوم باعث کاهش هزینه نگهداری و افزایش زمان سرویسدهی میشود.
در زیر یک جدول فرضی/مرجع مشخصات فنی برای کنتاکتور F400 اشنایدر 400 آمپر 200 کیلووات آوردهایم.
| مشخصه فنی | مقدار / توضیح |
|---|---|
| مدل محصول | Schneider Electric TeSys F400 |
| سری محصول | TeSys F |
| جریان نامی (In) | 400 آمپر |
| توان کاری (AC-3, 400V) | حدود 200 کیلووات |
| ولتاژ بوبین | 220 ولت AC |
| فرکانس کاری بوبین | 50 / 60 هرتز |
| تعداد پلها | ۳ پل (3P) |
| کنتاکت کمکی داخلی | معمولاً ۱ NO + ۱ NC یا قابل افزودن |
| درجه حفاظت | IP20 (به صورت معمول، بسته به نصب) |
| دمای کاری مجاز محیطی | معمولاً بین –۵ تا +۶۰ درجه سانتیگراد |
| نحوه نصب | نصب پنلی یا استفاده روی ریل یا بست ثابت بستگی به پیکربندی دارد |
| جنس بدنه | پلاستیک مهندسی یا عایق مقاوم در برابر حرارت و ضربه |
| استانداردهای عملکرد | IEC 60947-4-1 / CE / سایر استانداردها |
| عمر مکانیکی | معمولاً چند میلیون سیکل (بسته به استاندارد مدل TeSys F) |
| ابعاد تقریبی | بستگی به مدل دقیق دارد |
| قابلیت افزودن لوازم جانبی | بله — رله حرارتی، ماژول کمکی، تایمر، بلوک تماس کمکی و قفل مکانیکی ممکن است قابل نصب باشد |
کنتاکتور F400 اشنایدر 400 آمپر 200 کیلووات در موقعیتهای زیر کاربرد زیادی دارد:
کنترل موتورهای سهفاز بزرگ در خطوط تولید صنعتی
تابلو برقهای مرکزی یا فرعی کارخانهها
سیستمهای تهویه صنعتی (فنهای بزرگ، دمندهها، کمپرسورها)
پمپخانههای صنعتی و آبرسانی با بار بالا
سیستمهای چیلر یا سرمایش صنعتی
اتوماسیون کارخانهها که نیاز به کلیدزنی بارهای سنگین دارند
پروژههایی که قطع و وصلهای مکرر دارد و نیاز به دوام بالا است
برای بهرهبرداری بهینه و طول عمر بلندمدت کنتاکتور F400 اشنایدر 400 آمپر 200 کیلووات، به نکات زیر توجه کنید:
تطابق دقیق ولتاژ بوبین: از اینکه بوبین ۲۲۰ ولت AC با مدار فرمان شما سازگار است مطمئن شوید. اگر ولتاژ فرمان متفاوت است، نسخهای دیگر از بوبین ممکن است نیاز باشد.
سیمکشی مناسب: کابل ورود و خروج را با سطح مقطع متناسب با جریان ۴۰۰ آمپر انتخاب کرده و اتصالات ترمینال را بهصورت محکم ببندید.
فاصله تهویه داخل تابلو: چون بار بالا است، گرمای داخلی ممکن است افزایش یابد؛ پیشنهاد میشود فضای کافی برای تهویه یا جریان هوا در تابلو در نظر گرفته شود.
حفاظت با رله حرارتی: استفاده از رله حرارتی مناسب برای محافظت موتور در برابر اضافهبار یا خطا ضروری است.
بازرسی دورهای: هر چند ماه یکبار اتصالات را بررسی کنید، صحت عملکرد بوبین، تماسها و دمایش داخلی را کنترل نمایید.
محل نصب و شرایط محیطی: اطمینان یابید تابلو در محل خشک یا با شرایط محیطی مجاز نصب شده است و گرما یا رطوبت زیاد به قطعه آسیب نمیزند.
ایمنی در کار: هنگام نصب یا سرویس کنتاکتور F400 اشنایدر 400 آمپر 200 کیلووات، منبع تغذیه فرمان را قطع کنید و از ابزارها و تجهیزات ایمنی استفاده نمایید.
۱. آیا کنتاکتور F400 اشنایدر 400 آمپر 200 کیلووات برای موتور سهفاز 200 کیلووات مناسب است؟
بله—اگر شرایط دقیق مدل و ولتاژ کاری مطابقت داشته باشد، کنتاکتور F400 اشنایدر 400 آمپر 200 کیلووات با جریان ۴۰۰ آمپر توانایی قطع و وصل جریان موتور تا حدود ۲۰۰ کیلووات را دارد.
۲. آیا امکان دارد نسخهای با ولتاژ بوبین متفاوت (مثلاً 110 ولت یا 24 ولت) موجود باشد؟
بله، غالباً کنتاکتورها با گزینههای بوبین گوناگون ارائه میشوند؛ اگر نیاز به ولتاژ فرمان متفاوت دارید، میتوانید مدل مشابه با بوبین مناسب را درخواست کنید.
۳. آیا عمر مفید کنتاکتور F400 اشنایدر 400 آمپر 200 کیلووات زیاد است؟
بله؛ سری TeSys F بر اساس طراحی صنعتی ساخته شده و انتظار میرود عمر مکانیکی و عملکرد قابلاطمینانی در میلیونها سیکل قطع وصل داشته باشد، البته مقدار دقیق به مدل و شرایط بار بستگی دارد.
۴. چه رله حرارتیای برای حفاظت موتور کنتاکتور F400 اشنایدر 400 آمپر 200 کیلووات پیشنهاد میشود؟
برای حفاظت موتور، از رله حرارتی متناسب با جریان موتور (معمولاً سری LRD یا معادل برای مدل ۴۰۰ آمپر) استفاده نمایید تا در برابر اضافهبار و شرایط غیرعادی حفاظتی مناسب داشته باشید.
۵. آیا کنتاکتور F400 اشنایدر 400 آمپر 200 کیلووات مناسب نصب داخل تابلو با تهویه محدود است؟
تا حد امکان تابلو باید تهویه مناسب داشته باشد؛ اگر تابلو کاملاً بسته است، ممکن است گرما در اطراف کنتاکتور F400 اشنایدر 400 آمپر 200 کیلووات تجمع یابد که عملکرد بوبین یا افت ولتاژ را تحت تأثیر قرار بدهد.
۶. آیا امکان افزودن کنتاکت کمکی یا تایمر روی کنتاکتور F400 اشنایدر 400 آمپر 200 کیلووات وجود دارد؟
بله، مدل های سری TeSys F معمولاً امکان افزودن ماژولهای کمکی یا بلوکهای کمکی، تایمرهای جانبی و تجهیزات حفاظتی را دارند که باید بر اساس کد فنی مدل تهیه شوند.
| مدل | LC1F400M7220V |
|---|---|
| توان قابل کنترل | 200 کیلووات |
| تعداد پلها | 3 پل (سه فاز) |
| بازه دمای کاری | -5 تا +60 درجه سانتیگراد |
| جریان نامی | 400 آمپر |
| کنتاکت کمکی | ۱ باز + ۱ بسته (۱NO + ۱NC) |
| کنتاکت قدرت | سه کنتاکت |
| نوع بوبین | AC – 220 ولت, بوبین AC |
| عمر مکانیکی | 10 میلیون سیکل |
| عمر الکتریکی | 1 میلیون قطع و وصل |
| نحوه نصب | روی ریل DIN |
| درجه حفاظت (IP) | IP20 |
