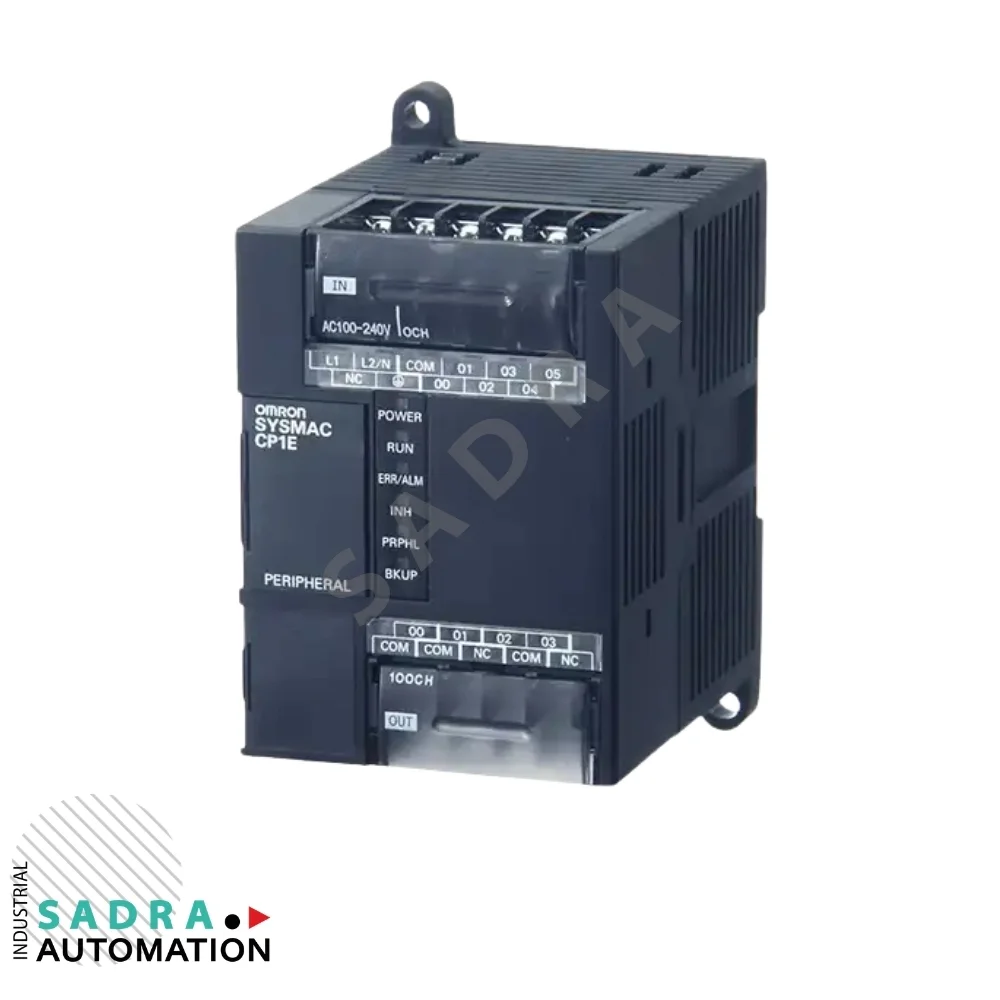

پی ال سی سری CP1E امرن مدل CP1E-E10DT1-A

توضیحات

مجموعه بهپو صنعت صدرا به‌عنوان تأمین‌کننده حرفه‌ای تجهیزات اتوماسیون صنعتی در ایران، پی ال سی امرن مدل CP1E-E10DT1-A را با تضمین اصالت کالا، مشاوره فنی تخصصی رایگان (از جمله راهنمایی در تفاوت PNP و NPN و نحوه سیم‌کشی صحیح)، قیمت رقابتی و ارسال سریع به سراسر کشور عرضه می‌کند. در ادامه این مقاله جامع، تمامی جنبه‌های فنی و کاربردی این محصول منحصربه‌فرد را بررسی خواهیم کرد.

معرفی کلی پی ال سی امرن مدل CP1E-E10DT1-A

در بازار گسترده تجهیزات اتوماسیون صنعتی، تنوع مدل‌ها و واریانت‌های مختلف PLC‌ها گاهی اوقات مهندسان را در انتخاب سردرگم می‌کند. اما هر واریانت به دلیل مشخصی طراحی شده و برای کاربرد خاصی بهینه‌سازی گردیده است. پی ال سی امرن مدل CP1E-E10DT1-A نمونه‌ای عالی از این تنوع هدفمند است: یک PLC کوچک، اقتصادی و فشرده با ترکیبی منحصربه‌فرد از ویژگی‌ها که آن را برای کاربردهای خاصی بی‌رقیب می‌سازد.

ویژگی متمایزکننده پی ال سی امرن مدل CP1E-E10DT1-A نسبت به سایر مدل‌های ۱۰ نقطه‌ای سری CP1E، خروجی ترانزیستوری PNP (Sourcing) آن است. در حالی که اکثریت PLC‌های موجود در بازار ایران خروجی NPN (Sinking) دارند، تعداد قابل‌توجهی از تجهیزات صنعتی – به‌ویژه تجهیزات با استاندارد اروپایی – به ورودی PNP (Sourcing) نیاز دارند. پی ال سی امرن مدل CP1E-E10DT1-A دقیقاً برای پاسخ به این نیاز و ایجاد سازگاری بدون نیاز به مدارهای تبدیل‌کننده سیگنال طراحی شده است.

ترکیب خروجی PNP با تغذیه مستقیم AC در پی ال سی امرن مدل CP1E-E10DT1-A یک مزیت عملی مهم ایجاد می‌کند: مهندسان می‌توانند بدون نیاز به منبع تغذیه DC جداگانه، PLC را مستقیماً به برق شهری متصل کنند و از خروجی‌های PNP برای فرمان‌دهی به درایوها و تجهیزات اروپایی استفاده نمایند.

جایگاه CP1E-E10DT1-A در خانواده CP1E

سری CP1E در سه نوع طراحی شده است:

پی ال سی امرن مدل CP1E-E10DT1-A در دسته E-Type (اقتصادی‌ترین سطح) با ۱۰ نقطه I/O قرار دارد. این مدل فشرده‌ترین و اقتصادی‌ترین PLC با خروجی PNP در سبد محصولات امرن است. فلسفه طراحی آن ساده است: «حداکثر صرفه‌جویی و سادگی، با خروجی PNP برای سازگاری با استاندارد اروپایی.»

رمزگشایی نام‌گذاری CP1E-E10DT1-A

حرف T1 – کلید تمایز

در نام‌گذاری امرن:

• T = ترانزیستوری NPN (Sinking)
• T1 = ترانزیستوری PNP (Sourcing)
• R = رله‌ای

بنابراین پی ال سی امرن مدل CP1E-E10DT1-A تنها مدل ۱۰ نقطه‌ای E-Type با خروجی PNP و تغذیه AC است.

درک عمیق خروجی PNP (Sourcing) – قلب تمایز CP1E-E10DT1-A

تفاوت PNP و NPN چیست؟

چرا PNP مهم است؟

پی ال سی امرن مدل CP1E-E10DT1-A با خروجی PNP برای شرایط زیر طراحی شده:

۱. سازگاری با تجهیزات اروپایی:
بسیاری از درایوها، کنترلرها و تجهیزات ساخت اروپا (Siemens, ABB, Schneider, Festo, Bosch Rexroth) ورودی‌های دیجیتال PNP (Sourcing) دارند. پی ال سی امرن مدل CP1E-E10DT1-A بدون نیاز به مبدل سیگنال، مستقیماً با این تجهیزات ارتباط برقرار می‌کند.

۲. الزامات استاندارد IEC:
در برخی پروژه‌ها، به‌ویژه پروژه‌های صادراتی یا پروژه‌هایی که توسط شرکت‌های اروپایی مشاوره می‌شوند، استاندارد IEC 61131 سیم‌کشی PNP (Sourcing) را ترجیح یا الزام می‌کند.

۳. حفاظت بهتر در برخی شرایط:
در سیم‌کشی PNP، اگر سیم خروجی به بدنه دستگاه (زمین) اتصالی کوتاه پیدا کند، خروجی فعال نمی‌شود (زیرا مسیر به +24V کامل نمی‌شود). این ویژگی در برخی کاربردهای ایمنی ترجیح داده می‌شود.

۴. سازگاری با شبکه سنسورهای PNP:
در سیستم‌هایی که تمام سنسورها و عملگرها PNP هستند، استفاده از پی ال سی امرن مدل CP1E-E10DT1-A یکدستی سیم‌کشی و سادگی عیب‌یابی را تضمین می‌کند.

مشخصات فنی جامع پی ال سی امرن مدل CP1E-E10DT1-A

۱. مشخصات عمومی

۲. مشخصات ورودی‌های دیجیتال

۳. مشخصات خروجی‌های ترانزیستوری PNP (Sourcing)

این بخش مهم‌ترین ویژگی متمایزکننده پی ال سی امرن مدل CP1E-E10DT1-A است:

نحوه سیم‌کشی خروجی PNP – بسیار مهم!

سیم‌کشی خروجی PNP در پی ال سی امرن مدل CP1E-E10DT1-A با NPN متفاوت است و رعایت صحیح آن ضروری است:

سیم‌کشی صحیح PNP (Sourcing):

+24V ← COM خروجی‌ها
خروجی PLC (100.00) ← یک سر بار
سر دیگر بار ← 0V (GND)

⚠ هشدار: سیم‌کشی PNP دقیقاً برعکس NPN است. در NPN، COM به 0V وصل می‌شود اما در پی ال سی امرن مدل CP1E-E10DT1-A (PNP)، COM به +24V وصل می‌شود. اشتباه در سیم‌کشی ممکن است به عملکرد نادرست یا آسیب منجر شود. کارشناسان بهپو صنعت صدرا آماده راهنمایی در سیم‌کشی صحیح PNP هستند.

۴. مشخصات حافظه و پردازش

۵. پورت‌های ارتباطی

۶. جدول قابلیت‌ها

مقایسه جامع واریانت‌های ۱۰ نقطه‌ای سری CP1E-E

هر واریانت برای کاربرد خاصی بهینه شده:

چه زمانی CP1E-E10DT1-A انتخاب مناسب است؟

پی ال سی امرن مدل CP1E-E10DT1-A را انتخاب کنید وقتی:

• ✅ تجهیزات متصل‌شده ورودی PNP (Sourcing) دارند
• ✅ پروژه بر اساس استاندارد IEC طراحی شده
• ✅ از درایوها و تجهیزات اروپایی استفاده می‌شود
• ✅ تغذیه AC مستقیم (بدون منبع DC) مورد نظر است
• ✅ سرعت سوئیچینگ بالا (۰.۱ms) نیاز است
• ✅ بی‌صدا بودن سوئیچینگ مهم است
• ✅ عمر طولانی خروجی (بدون استهلاک) مطلوب است

مقایسه با محصولات رقیب

دستورات برنامه‌نویسی

پی ال سی امرن مدل CP1E-E10DT1-A از مجموعه کاملی از دستورات پشتیبانی می‌کند:

دستورات پایه

LD, LD NOT, AND, AND NOT, OR, OR NOT, OUT, OUT NOT, SET, RSET, KEEP, DIFU (لبه بالارونده), DIFD (لبه پایین‌رونده), NOT, END, NOP, IL/ILC

تایمرها

شمارنده‌ها

• CNT: شمارنده کاهشی (0-65535)
• CNTR: شمارنده دوطرفه

دستورات ریاضی

دستورات انتقال داده

MOV, MVN, MOVL, XFER, BSET, XCHG, DIST, COLL

دستورات مقایسه

CMP, CMPL, =, <>, >, <, >=, <=

دستورات تبدیل

BIN, BCD, BINS, BCDS, FLT, FIX, GRAY

دستورات شیفت

SHL, SHR, ROL, ROR, ASFT, NSFL

دستورات کنترل برنامه

JMP/JME, FOR/NEXT, SBS/SBN/RET, IL/ILC, FAL/FALS

کاربردهای عملی پی ال سی امرن مدل CP1E-E10DT1-A

۱. فرمان‌دهی به درایوهای اروپایی

بسیاری از درایوها و اینورترهای Siemens، ABB، Schneider و Danfoss ورودی‌های دیجیتال PNP (Sourcing) دارند. پی ال سی امرن مدل CP1E-E10DT1-A فرمان‌های Run/Stop، Forward/Reverse و انتخاب سرعت را مستقیماً و بدون مبدل به این درایوها ارسال می‌کند.

۲. کنترل شیرهای پنوماتیک Festo و SMC

شیرهای برقی پنوماتیک برندهای اروپایی مانند Festo اغلب از استاندارد PNP پیروی می‌کنند. پی ال سی امرن مدل CP1E-E10DT1-A شیرهای کم‌مصرف (زیر ۰.۳A) را مستقیماً تحریک می‌کند.

۳. ارتباط با ماژول‌های ایمنی Pilz و SICK

تجهیزات ایمنی اروپایی مانند رله‌های Pilz و کرتین‌های نوری SICK معمولاً از سیم‌کشی PNP استفاده می‌کنند. پی ال سی امرن مدل CP1E-E10DT1-A سازگاری مستقیم با این تجهیزات دارد.

۴. ماشین‌آلات صادراتی

تولیدکنندگان ایرانی که ماشین‌آلات خود را به اروپا صادر می‌کنند، با استفاده از پی ال سی امرن مدل CP1E-E10DT1-A الزامات سیم‌کشی PNP استاندارد IEC را رعایت می‌نمایند.

۵. سیستم‌های کنترل نوری و LED

کنترل LED‌های صنعتی ۲۴VDC با جریان کم. سرعت سوئیچینگ ۰.۱ms پی ال سی امرن مدل CP1E-E10DT1-A امکان ایجاد افکت‌های نوری چشمک‌زن سریع را فراهم می‌کند.

۶. سیگنال‌دهی PNP به سایر تجهیزات

ارسال سیگنال‌های فرمان PNP به PLC‌های دیگر، شمارنده‌ها، کنترلرهای دما و سایر تجهیزات با ورودی Sourcing.

۷. سیستم‌های حساس به نویز

در سیم‌کشی PNP، اتصالی سیم به زمین باعث فعال‌شدن ناخواسته خروجی نمی‌شود. این ویژگی پی ال سی امرن مدل CP1E-E10DT1-A را برای محیط‌های پرنویز مناسب‌تر می‌سازد.

۸. پروژه‌های آموزشی

آموزش تفاوت عملی PNP و NPN به هنرجویان اتوماسیون. پی ال سی امرن مدل CP1E-E10DT1-A در کنار یک مدل NPN (مانند CP1E-E10DT-A)، ابزار آموزشی بی‌نظیری برای درک تفاوت سیم‌کشی Sourcing و Sinking است.

۹. جایگزین رله‌های سنتی

در سیستم‌هایی که قبلاً از رله‌های PNP استفاده می‌شده، پی ال سی امرن مدل CP1E-E10DT1-A جایگزین هوشمند و قابل‌برنامه‌ریزی است.

۱۰. کنترل تجهیزات آزمایشگاهی اروپایی

بسیاری از تجهیزات آزمایشگاهی ساخت اروپا از استاندارد PNP استفاده می‌کنند. پی ال سی امرن مدل CP1E-E10DT1-A سازگاری مستقیم با این تجهیزات فراهم می‌کند.

نرم‌افزار برنامه‌ نویسی

پی ال سی امرن مدل CP1E-E10DT1-A با CX-Programmer (CX-One) برنامه‌نویسی می‌شود:

• Ladder Diagram: زبان اصلی
• شبیه‌سازی آفلاین: تست بدون سخت‌افزار
• مانیتورینگ آنلاین: نظارت زنده
• Force Set/Reset: تست اجباری نقاط
• Watch Window: مانیتور چند آدرس
• Cross Reference: ردیابی آدرس‌ها
• Online Edit: تغییر بدون توقف
• Upload/Download: انتقال سریع از USB

نکته مهم: از نظر برنامه‌نویسی، هیچ تفاوتی بین PNP و NPN وجود ندارد. برنامه Ladder دقیقاً مشابه است. تفاوت فقط در سیم‌کشی خارجی است.

نحوه راه‌اندازی پی ال سی امرن مدل CP1E-E10DT1-A

مرحله ۱: نصب فیزیکی

• روی ریل DIN 35mm نصب کنید
• ابعاد بسیار فشرده: فقط ۹۰mm عرض
• فاصله ۵۰mm بالا/پایین حفظ شود

مرحله ۲: تغذیه AC

• فاز (L) و نول (N) برق AC (100-240V) متصل شود
• ارت (GR) حتماً وصل شود
• فیوز ۲A نصب شود
• نیاز به منبع تغذیه DC ❌ ندارد

مرحله ۳: سیم‌کشی ورودی‌ها

• ۶ سنسور/سوئیچ به ورودی‌ها (0.00-0.05)
• خروجی ۲۴VDC داخلی (300mA) برای سنسورها

مرحله ۴: سیم‌کشی خروجی‌های PNP ⚠

این مرحله بسیار مهم است و تفاوت اصلی با مدل NPN:

مراحل سیم‌کشی PNP:

1. ترمینال COM خروجی‌ها → +24V (از خروجی داخلی PLC یا منبع خارجی)
2. یک سر بار → ترمینال خروجی PLC (100.00 تا 100.03)
3. سر دیگر بار → 0V (GND)
4. برای بارهای اینداکتیو: دیود فری‌ویل نصب کنید (توجه: جهت دیود در PNP برعکس NPN است!)

مرحله ۵: برنامه‌نویسی

• CX-Programmer نصب → کابل USB وصل
• پروژه: CP1E, CPU = E10
• Ladder بنویسید → Compile → Download → RUN
• برنامه‌نویسی هیچ تفاوتی با مدل NPN ندارد

مرحله ۶: تست

• مانیتورینگ آنلاین فعال
• بررسی صحت سیم‌کشی PNP
• پشتیبان‌گیری

بهپو صنعت صدرا آماده ارائه راهنمایی تخصصی در سیم‌کشی PNP پی ال سی امرن مدل CP1E-E10DT1-A می‌باشد.

LEDها و سوئیچ‌ها

نکات فنی سیم‌کشی PNP

1. COM به +24V: مهم‌ترین تفاوت – COM خروجی به مثبت تغذیه
2. جهت دیود: در PNP، کاتد دیود فری‌ویل به خروجی PLC و آند به 0V
3. حداکثر جریان: ۰.۳A هر خروجی و ۰.۸A کل
4. فقط بار DC: خروجی ترانزیستوری بار AC سوئیچ نمی‌کند
5. رله واسط: برای بارهای سنگین‌تر از ۰.۳A از رله واسط ۲۴VDC استفاده کنید
6. SSR: برای سوئیچ بار AC از SSR با ورودی PNP استفاده کنید
7. ایزولاسیون: خروجی ترانزیستوری ایزولاسیون گالوانیک ندارد
8. تست با LED: یک LED + مقاومت ۱kΩ بین خروجی و 0V برای تست سریع

مزایای خرید پی ال سی امرن مدل CP1E-E10DT1-A از بهپو صنعت صدرا

1. تضمین اصالت: اورجینال امرن ژاپن
2. قیمت رقابتی: بهترین قیمت
3. مشاوره تخصصی PNP/NPN: راهنمایی دقیق در انتخاب و سیم‌کشی
4. موجودی انبار: پی ال سی امرن مدل CP1E-E10DT1-A موجود
5. ارسال سریع: به سراسر ایران
6. پشتیبانی فنی: نصب و سیم‌کشی PNP
7. صدور فاکتور رسمی
8. قیمت ویژه عمده
9. لوازم جانبی: کابل USB
10. ضمانت رضایت

نکات نگهداری از پی ال سی امرن مدل CP1E-E10DT1-A

پی ال سی امرن مدل CP1E-E10DT1-A نگهداری بسیار ساده‌ای دارد:

• ❌ بدون باتری (Flash Memory)
• ❌ بدون فرسودگی خروجی (ترانزیستوری)
• بررسی ترمینال‌ها: سالانه
• نظافت: گرد و غبار
• پشتیبان‌گیری: نسخه پشتیبان برنامه
• LED ERROR: بررسی دوره‌ای

جمع‌ بندی نهایی درباره پی ال سی امرن مدل CP1E-E10DT1-A

پی ال سی امرن مدل CP1E-E10DT1-A محصولی منحصربه‌فرد در سبد PLC‌های اقتصادی امرن است. ترکیب خروجی ترانزیستوری PNP (Sourcing) – که در بازار ایران نسبتاً کمیاب است – با تغذیه مستقیم AC، در قالب کوچک‌ترین فرم‌فکتور ممکن (۱۰ نقطه I/O، ابعاد فقط ۹۰×۹۰×۸۵mm)، پی ال سی امرن مدل CP1E-E10DT1-A را به تنها انتخاب ممکن برای پروژه‌های کوچک و اقتصادی با الزام خروجی PNP تبدیل کرده است.

با ۶ ورودی DC و ۴ خروجی PNP با سرعت ۰.۱ms و عمر نامحدود، حافظه ۲K استپ و ۳۲K داده، ۴,۰۹۶ تایمر و شمارنده، حافظه Flash بدون نیاز به باتری و نرم‌افزار حرفه‌ای CX-Programmer، پی ال سی امرن مدل CP1E-E10DT1-A راه‌حل ایده‌آل برای سازگاری با تجهیزات اروپایی، رعایت استاندارد IEC و پروژه‌هایی با سیم‌کشی Sourcing است.

مجموعه بهپو صنعت صدرا با عرضه پی ال سی امرن مدل CP1E-E10DT1-A اورجینال، قیمت رقابتی، مشاوره تخصصی در زمینه تفاوت PNP/NPN و سیم‌کشی صحیح Sourcing، ارسال سریع و پشتیبانی فنی حرفه‌ای، آماده خدمت‌رسانی به مهندسان و صنعتگران سراسر ایران می‌باشد.

برای خرید، استعلام قیمت و مشاوره رایگان درباره پی ال سی امرن مدل CP1E-E10DT1-A همین امروز با بهپو صنعت صدرا تماس بگیرید.

سوالات متداول در رابطه با پی ال سی امرن مدل CP1E-E10DT1-A

۱. پی ال سی امرن مدل CP1E-E10DT1-A چند ورودی و خروجی دارد؟

پی ال سی امرن مدل CP1E-E10DT1-A دارای ۶ ورودی DC 24V و ۴ خروجی ترانزیستوری PNP است. مجموعاً ۱۰ نقطه I/O.

۲. تفاوت اصلی CP1E-E10DT1-A با CP1E-E10DT-A چیست؟

تفاوت در نوع خروجی: پی ال سی امرن مدل CP1E-E10DT1-A خروجی PNP (Sourcing) دارد، مدل DT-A خروجی NPN (Sinking) دارد. سایر مشخصات مشابه هستند.

۳. خروجی PNP یعنی چه؟

PNP (Sourcing) یعنی خروجی PLC ولتاژ مثبت (+24V) را به بار تأمین می‌کند. COM خروجی‌های پی ال سی امرن مدل CP1E-E10DT1-A به +24V وصل می‌شود.

۴. سیم‌کشی خروجی PNP با NPN فرق دارد؟

بله! در پی ال سی امرن مدل CP1E-E10DT1-A (PNP): COM به +24V، سر دیگر بار به 0V. در NPN: COM به 0V، سر دیگر بار به +24V. دقیقاً برعکس.

۵. ولتاژ تغذیه چقدر است؟

پی ال سی امرن مدل CP1E-E10DT1-A با AC 100 تا 240 ولت کار می‌کند. نیاز به منبع DC ندارد.

۶. آیا خروجی PNP بار AC سوئیچ می‌کند؟

خیر. خروجی ترانزیستوری پی ال سی امرن مدل CP1E-E10DT1-A فقط بار DC سوئیچ می‌کند. برای AC از SSR با ورودی PNP استفاده کنید.

۷. حداکثر جریان هر خروجی چقدر است؟

0.3 آمپر در هر خروجی. برای بارهای سنگین‌تر از رله واسط استفاده کنید.

۸. آیا قابلیت توسعه دارد؟

خیر. پی ال سی امرن مدل CP1E-E10DT1-A نوع E بوده و ماژول توسعه نمی‌پذیرد.

۹. نرم‌افزار برنامه‌نویسی چیست؟

CX-Programmer از CX-One. برنامه‌نویسی PNP هیچ تفاوتی با NPN ندارد.

۱۰. آیا به باتری نیاز دارد؟

خیر. حافظه Flash برنامه را بدون باتری حفظ می‌کند.

۱۱. چه درایوهایی با خروجی PNP سازگارند؟

درایوهای Siemens SINAMICS، ABB ACS، Schneider Altivar، Danfoss و بسیاری دیگر با ورودی PNP/Sourcing سازگار هستند.

۱۲. آیا بهپو صنعت صدرا در سیم‌کشی PNP راهنمایی می‌کند؟

بله. کارشناسان بهپو صنعت صدرا تخصص ویژه‌ای در راهنمایی سیم‌کشی PNP و تفاوت آن با NPN دارند.
