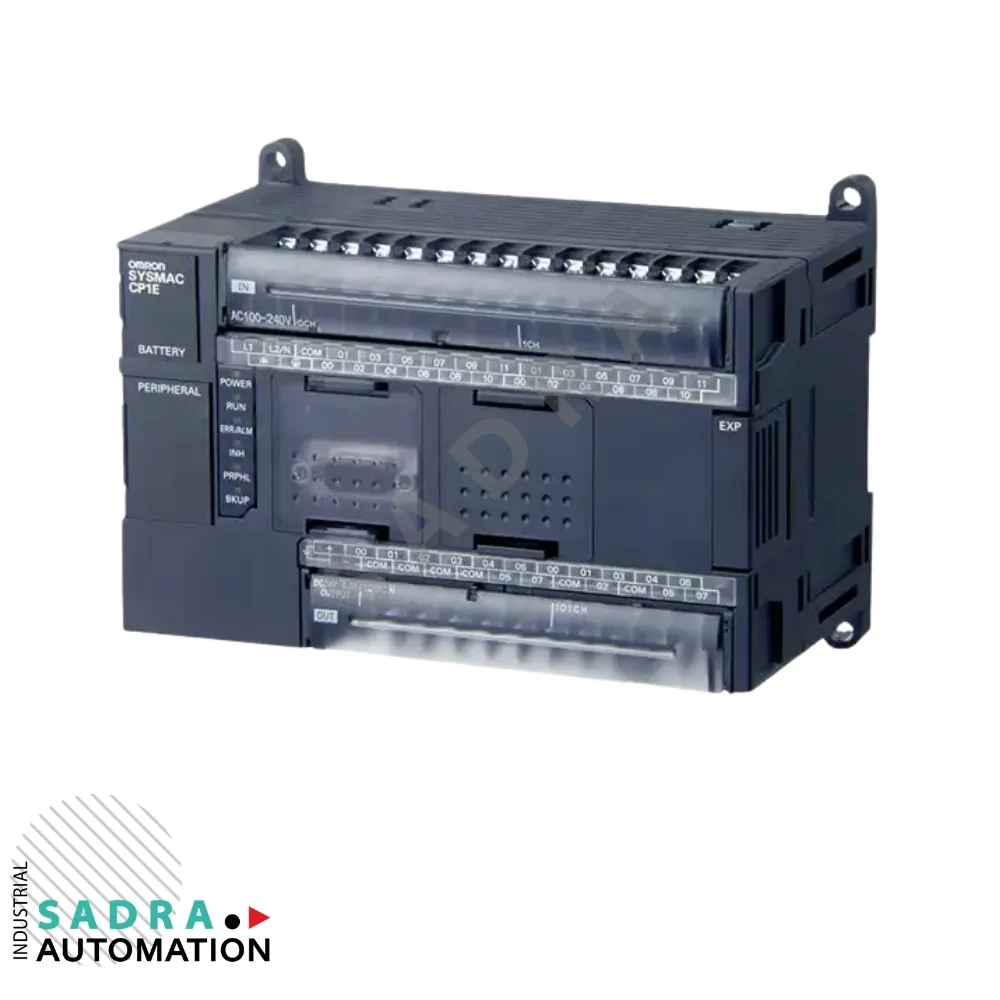

پی ال سی سری CP1E امرن مدل CP1E-N40DT-A

توضیحات

در پروژه‌های اتوماسیون صنعتی، گاهی مهندسان به پی ال سی‌ای نیاز دارند که سه ویژگی را همزمان ارائه دهد: تعداد بالای ورودی/خروجی برای پوشش سنسورها و عملگرهای متعدد، خروجی ترانزیستوری سریع برای کنترل حرکت و تولید پالس، و تغذیه مستقیم AC برای حذف نیاز به منبع تغذیه DC اختصاصی برای خود PLC. این ترکیب سه‌گانه در بازار PLC‌های اقتصادی بسیار نادر است، اما شرکت امرن ژاپن با پی ال سی امرن مدل CP1E-N40DT-A دقیقاً به این نیاز خاص پاسخ داده است.

پی ال سی امرن مدل CP1E-N40DT-A بزرگ‌ترین عضو خانواده ترانزیستوری-AC سری CP1E-N محسوب می‌شود. با ۴۰ نقطه ورودی/خروجی داخلی (۲۴ ورودی DC + ۱۶ خروجی ترانزیستوری NPN)، خروجی پالسی تا ۱۰۰ کیلوهرتز، تغذیه مستقیم از برق شهری AC 100-240V و قابلیت توسعه با ماژول‌های جانبی، این مدل یک سیستم کنترل کامل و حرفه‌ای را در یک بسته فشرده ارائه می‌دهد.

آنچه پی ال سی امرن مدل CP1E-N40DT-A را منحصربه‌فرد می‌کند، ترکیب ویژگی‌هایی است که معمولاً در دو مدل جداگانه عرضه می‌شوند. اکثر PLC‌های ترانزیستوری فقط تغذیه DC دارند و اکثر PLC‌های AC فقط خروجی رله‌ای. اما این مدل هر دو مزیت را یکجا جمع کرده: سادگی تغذیه AC بدون نیاز به منبع DC برای PLC، و سرعت فوق‌العاده خروجی ترانزیستوری با قابلیت پالس ۱۰۰kHz.

مجموعه بهپو صنعت صدرا به عنوان مرجع تخصصی تأمین تجهیزات اتوماسیون امرن در ایران، در این مقاله جامع تمام ابعاد فنی، کاربردی و عملیاتی پی ال سی امرن مدل CP1E-N40DT-A را بررسی می‌کند.

جایگاه مدل CP1E-N40DT-A در سری CP1E

سری CP1E امرن شامل سه سطح است:

پی ال سی امرن مدل CP1E-N40DT-A در سطح استاندارد (N) و با ۴۰ نقطه I/O، بالاترین ظرفیت I/O داخلی در مدل‌های ترانزیستوری-AC سری N را ارائه می‌دهد. سطح N با بیش از ۴۰۰ دستورالعمل، PID، RTC، شمارنده سریع، خروجی پالسی و قابلیت توسعه، ترکیب بهینه قابلیت و قیمت را فراهم می‌کند.

رمزگشایی نام‌گذاری CP1E-N40DT-A

چرا ترکیب AC + ترانزیستوری خاص است؟

در بازار PLC‌ها، ترکیب‌های معمول عبارتند از:

• AC + رله‌ای → رایج‌ترین (مثل CP1E-N40DR-A)
• DC + ترانزیستوری → رایج (مثل CP1E-N40DT-D)
• AC + ترانزیستوری → نادر و خاص ← CP1E-N40DT-A

پی ال سی امرن مدل CP1E-N40DT-A برای کاربرانی طراحی شده که:

• برق AC در محل نصب موجود و تغذیه DC برای PLC نمی‌خواهند
• اما خروجی پالسی سریع برای کنترل استپر/سروو موتور لازم دارند
• همچنین سرعت سوئیچینگ بالای ترانزیستور را ترجیح می‌دهند

مشخصات فنی کامل پی ال سی امرن مدل CP1E-N40DT-A

۱. مشخصات عمومی

۲. مشخصات ورودی‌های دیجیتال

پی ال سی امرن مدل CP1E-N40DT-A دارای ۲۴ ورودی دیجیتال DC است:

۳. مشخصات خروجی‌های ترانزیستوری NPN

۴. مشخصات پردازنده و حافظه

۵. مشخصات ارتباطی

ویژگی‌ها و مزایای کلیدی پی ال سی امرن مدل CP1E-N40DT-A

✅ ۱. ترکیب استراتژیک: بالاترین I/O + ترانزیستور + تغذیه AC

پی ال سی امرن مدل CP1E-N40DT-A تنها مدلی در سری CP1E-N است که هر سه ویژگی زیر را همزمان دارد:

سناریوی عملی: تصور کنید یک دستگاه بسته‌بندی با ۲ استپر موتور (برای فیدر و سیل)، ۱۵ سنسور و ۱۰ عملگر (شیر، رله، LED) دارید. در محل نصب فقط برق ۲۲۰V AC وجود دارد. پی ال سی امرن مدل CP1E-N40DT-A تمام این نیازها را بدون هیچ تجهیز اضافه‌ای (به‌جز منبع DC برای بارهای خروجی) برآورده می‌کند.

✅ ۲. خروجی پالسی ۱۰۰ کیلوهرتز – کنترل حرکت حرفه‌ای

پی ال سی امرن مدل CP1E-N40DT-A با ۲ خروجی پالسی مستقل قابلیت‌های حرکتی زیر را ارائه می‌دهد:

قابلیت‌های کنترل حرکت:

• کنترل ۲ محور مستقل استپر/سروو موتور
• موقعیت‌دهی مطلق (Absolute) و نسبی (Incremental)
• شتاب‌گیری و شتاب‌زدایی ذوزنقه‌ای (Trapezoidal)
• جستجوی مرجع (Home/Origin Search)
• حرکت JOG (دستی با سرعت ثابت)
• کنترل سرعت متغیر (Speed Control)
• حرکت با تعداد پالس مشخص (Positioning)

حالت‌های خروجی پالس:

نکته مهم: خروجی NPN پی ال سی امرن مدل CP1E-N40DT-A با درایورهای NPN-Compatible (Common Anode) سازگار است. اکثر درایورهای استپر بازار (DM542, DM860, TB6600) هر دو حالت NPN و PNP را پشتیبانی می‌کنند.

✅ ۳. تغذیه AC: سادگی و صرفه‌جویی

تغذیه AC پی ال سی امرن مدل CP1E-N40DT-A مزایای مهمی دارد:

• حذف هزینه منبع تغذیه DC: یک منبع DC 24V صنعتی با کیفیت ۵۰ تا ۱۵۰ دلار هزینه دارد
• صرفه‌جویی در فضای تابلو: حذف منبع تغذیه = فضای بیشتر
• سادگی سیم‌کشی: فقط فاز و نول و ارت
• محدوده ولتاژ وسیع: ۸۵ تا ۲۶۴ ولت AC – مقاوم در برابر نوسانات
• سازگاری جهانی: کار با برق ۱۱۰V (آمریکا) و ۲۲۰V (اروپا/آسیا)

نکته عملی: هرچند PLC با AC تغذیه می‌شود، ورودی‌ها و خروجی‌ها DC هستند. خود PLC یک خروجی سرویس DC 24V/300mA دارد که برای سنسورهای کم‌مصرف کافی است. برای بارهای خروجی، یک منبع DC 24V جداگانه لازم است.

✅ ۴. ۲۴ ورودی + ۱۶ خروجی: پوشش کامل

پی ال سی امرن مدل CP1E-N40DT-A با بالاترین تعداد I/O داخلی در مدل‌های ترانزیستوری AC، بسیاری از پروژه‌ها را بدون ماژول اضافه پوشش می‌دهد:

نمونه تخصیص واقعی I/O:

═══ ورودی‌ها (۲۴ نقطه) ═══
I0.00-I0.03: ۴ ورودی شمارنده سریع (انکودر/Home)
I0.04-I0.07: ۴ لیمیت سوئیچ
I0.08-I0.11: ۴ سنسور القایی/نوری
I1.00-I1.03: ۴ شستی (Start/Stop/Reset/Emergency)
I1.04-I1.07: ۴ سلکتور/سوئیچ
I1.08-I1.11: ۴ سنسور اضافی/رزرو

═══ خروجی‌ها (۱۶ نقطه) ═══
Q0.00: خروجی پالسی محور ۱ (استپر X)
Q0.01: خروجی پالسی محور ۲ (استپر Y) یا Direction
Q0.02-Q0.07: ۶ خروجی عمومی (شیر، رله، LED)
Q1.00-Q1.07: ۸ خروجی عمومی اضافی

✅ ۵. قابلیت توسعه کامل

پی ال سی امرن مدل CP1E-N40DT-A با پذیرش تا ۳ ماژول توسعه CP1W:

ماژول‌های دیجیتال:

ماژول‌های آنالوگ:

آپشن بوردها:

سایر لوازم:

تمامی ماژول‌ها و لوازم جانبی از بهپو صنعت صدرا با ضمانت اصالت قابل تهیه هستند.

✅ ۶. شمارنده سریع ۱۰۰kHz: حلقه بسته حرکتی

ترکیب خروجی پالسی و شمارنده سریع در پی ال سی امرن مدل CP1E-N40DT-A یک سیستم کنترل حرکت حلقه بسته کامل ایجاد می‌کند:

خروجی پالسی PLC ──→ درایور ──→ موتور ──→ مکانیزم
          ↑                                      ↓
شمارنده سریع PLC ←── انکودر ←── شفت مکانیکی

کاربردهای شمارنده سریع:

• بازخورد انکودر (حلقه بسته)
• شمارش سریع قطعات
• اندازه‌گیری سرعت موتور
• متراژ پارچه/کاغذ/فیلم
• خواندن فلومتر پالسی

✅ ۷. مجموعه دستورالعمل حرفه‌ای (+۴۰۰ دستور)

✅ ۸. PID با Auto-Tuning

با ماژول آنالوگ، پی ال سی امرن مدل CP1E-N40DT-A کنترل حلقه بسته حرفه‌ای ارائه می‌دهد:

• کنترل دما (کوره، خشک‌کن)
• کنترل فشار (پنوماتیک/هیدرولیک)
• کنترل سطح مخزن
• کنترل دبی
• Auto-Tuning خودکار P, I, D

✅ ۹. ساعت زمان واقعی (RTC)

• زمان‌بندی شیفتی تولید
• لاگ‌گیری رویدادها
• کنترل زمان‌بندی‌شده
• گزارش‌دهی تولید

✅ ۱۰. حفاظت و ایمنی خروجی‌ها

تمام ۱۶ خروجی ترانزیستوری پی ال سی امرن مدل CP1E-N40DT-A مجهز به:

• حفاظت اتصال کوتاه (Auto-Recovery)
• حفاظت اضافه‌جریان
• عمر نامحدود (بدون قطعه مکانیکی)
• بی‌صدا (بدون کلیک رله)
• سرعت ۱۵۰ برابر سریع‌تر از رله

کاربردهای تخصصی پی ال سی امرن مدل CP1E-N40DT-A

🔩 کنترل حرکت چند محوره

مهم‌ترین کاربرد پی ال سی امرن مدل CP1E-N40DT-A کنترل حرکت است:

• دستگاه‌های CNC ساده (۲ محور)
• میزهای XY صنعتی
• سیستم‌های Pick & Place
• نوار نقاله موقعیت‌دهی دقیق
• دستگاه‌های حکاکی و مارکینگ
• ربات‌های کارتزین

با ۲۴ ورودی اضافی (بجز شمارنده سریع)، تعداد زیادی سنسور (لیمیت، Home، قطعه‌شناسی) قابل اتصال است و ۱۴ خروجی عمومی (بجز ۲ پالسی) برای شیرها، گریپرها و اکچویتورها در دسترس هستند.

🏭 ماشین‌آلات تولیدی پیشرفته

• دستگاه‌های بسته‌بندی چند مرحله‌ای با موتور استپر
• خطوط مونتاژ خودکار
• دستگاه‌های برش و شکل‌دهی
• سیستم‌های دوزینگ دقیق با پمپ استپری
• دستگاه‌های تست و اندازه‌گیری خودکار

📦 صنایع بسته‌بندی

• فیدر مواد با استپر موتور (دقت تغذیه)
• سیل حرارتی با کنترل زمان و موقعیت
• برچسب‌زن با موقعیت‌دهی دقیق
• شمارش و دسته‌بندی محصولات

🔬 آزمایشگاه و تحقیقات

• تجهیزات مکاترونیک
• پروژه‌های دانشگاهی
• پروتوتایپ سریع ماشین‌آلات
• آزمایشگاه‌های اتوماسیون

⚡ ماشین‌سازی (OEM)

پی ال سی امرن مدل CP1E-N40DT-A انتخاب عالی OEM‌ها:

• تغذیه AC = سادگی نصب برای مشتری نهایی
• ۴۰ I/O = پوشش کامل بدون ماژول اضافه = کاهش هزینه
• کنترل حرکت = ارزش افزوده دستگاه
• برند امرن = اعتماد مشتری

نحوه راه‌اندازی پی ال سی امرن مدل CP1E-N40DT-A

📌 مرحله ۱: نصب مکانیکی

پی ال سی امرن مدل CP1E-N40DT-A (عرض ۱۸۰mm) را روی ریل DIN نصب کنید. فاصله ۲۰mm بالا/پایین و ۵۰mm چپ/راست رعایت شود. ماژول‌های توسعه به سمت راست متصل می‌شوند.

📌 مرحله ۲: تغذیه AC

L (فاز ۲۲۰V) ──→ ترمینال L پی‌ال‌سی
N (نول) ──→ ترمینال N پی‌ال‌سی
PE (ارت) ──→ ترمینال ارت

• فیوز ۲-۳A در مسیر فاز
• ارت الزامی است
• ⚠️ سیم‌کشی AC فقط توسط برقکار مجاز

📌 مرحله ۳: تأمین تغذیه DC برای I/O

PLC با AC کار می‌کند، اما ورودی‌ها و خروجی‌ها DC هستند:

• ورودی‌ها: از خروجی سرویس DC 24V/300mA خود PLC (سنسورهای کم‌مصرف) یا منبع DC جداگانه
• خروجی‌ها: یک منبع تغذیه DC 24V خارجی الزامی است

📌 مرحله ۴: سیم‌کشی ورودی‌ها

با سنسور PNP (رایج‌ترین):

+24V ──→ تغذیه سنسور(+V)
0V ──→ تغذیه سنسور(0V)
سنسور(OUT) ──→ ترمینال ورودی PLC
کامن ورودی PLC ──→ 0V

با سنسور NPN:

+24V ──→ تغذیه سنسور(+V) / کامن ورودی PLC
0V ──→ تغذیه سنسور(0V)
سنسور(OUT) ──→ ترمینال ورودی PLC

📌 مرحله ۵: سیم‌کشی خروجی‌ها (NPN – Sinking)

خروجی NPN پی ال سی امرن مدل CP1E-N40DT-A: وقتی فعال (ON)، ترمینال خروجی به GND وصل می‌شود. بار بین خروجی و +24V قرار می‌گیرد:

بار عمومی DC:

منبع DC (+24V) ──→ یک سر بار
سر دیگر بار ──→ ترمینال خروجی PLC (Q0.xx)
COM خروجی PLC ──→ منبع DC (0V/GND)

درایور استپر موتور (NPN-Compatible):

منبع DC (+24V) ──→ PUL+ درایور ، DIR+ درایور
Q0.00 (Pulse) ──→ PUL- درایور
Q0.01 (Direction) ──→ DIR- درایور
COM ──→ GND منبع DC

نکات حیاتی:

• ⚠️ حداکثر ۳۰۰mA هر خروجی
• ⚠️ فقط بارهای DC
• ⚠️ برای بار القایی DC: دیود فلای‌بک نصب کنید
• ⚠️ برای بار AC: از رله واسطه استفاده کنید
• ⚠️ سیم‌های AC تغذیه PLC را از سیم‌های DC خروجی جدا کنید

📌 مرحله ۶: نرم‌افزار و برنامه‌نویسی

1. CX-Programmer نسخه ۹.۵+ نصب کنید
2. درایور USB امرن نصب نمایید
3. کابل USB وصل کنید (PLC روشن باشد)
4. پروژه جدید: CP1E → USB
5. برنامه Ladder بنویسید
6. Compile (Ctrl+F7)
7. Transfer به PLC

دستورات کلیدی کنترل حرکت:

// موقعیت‌دهی با شتاب
ACC  #0  #500  #80000  #10000  #500  Q0.00
// شتاب‌گیری 500Hz → سرعت 80kHz → 10000 پالس → شتاب‌زدایی 500Hz

// حرکت با سرعت ثابت
SPED  #0  #20000  Q0.00
// فرکانس ثابت 20kHz

// تنظیم تعداد پالس
PULS  #5000  P0    // 5000 پالس

📌 مرحله ۷: تست و راه‌اندازی

1. حالت Monitor: بررسی ورودی‌ها
2. Force Set/Reset: تست خروجی‌ها
3. تست پالسی با فرکانس پایین → افزایش تدریجی
4. تنظیم PID (در صورت استفاده)
5. حالت RUN

بهپو صنعت صدرا آماده ارائه خدمات برنامه‌نویسی، آموزش و راه‌اندازی پی ال سی امرن مدل CP1E-N40DT-A در سراسر ایران است.

مقایسه جامع با مدل‌های مشابه

چه زمانی CP1E-N40DT-A بهترین انتخاب است؟

پی ال سی امرن مدل CP1E-N40DT-A وقتی بهترین است که:

• ✅ تغذیه AC در دسترس و ترجیح شماست
• ✅ خروجی پالسی ۱۰۰kHz برای استپر/سروو نیاز دارید
• ✅ ۴۰ نقطه I/O (بالاترین تعداد) می‌خواهید
• ✅ خروجی ترانزیستوری NPN سازگار با درایورهای شماست
• ✅ قابلیت توسعه اهمیت دارد
• ✅ می‌خواهید هزینه منبع DC اختصاصی PLC را حذف کنید

نکات مهم نصب و نگهداری

🔌 جداسازی AC و DC در تابلو

چون پی ال سی امرن مدل CP1E-N40DT-A هم تغذیه AC و هم سیگنال‌های DC دارد، رعایت نکات زیر الزامی است:

🔧 نگهداری دوره‌ای

چرا بهپو صنعت صدرا بهترین مرجع خرید است؟

انتخاب نهایی

🎯 مناسب شماست اگر:

• ✅ تغذیه AC (برق شهری) ترجیح شماست
• ✅ خروجی ترانزیستوری NPN + پالس ۱۰۰kHz نیاز دارید
• ✅ بالاترین تعداد I/O (۴۰) را می‌خواهید
• ✅ درایورهای NPN-Compatible دارید
• ✅ قابلیت توسعه، PID، RTC و Modbus مهم‌اند

🔄 مدل دیگر:

• ❌ تغذیه DC → CP1E-N40DT-D
• ❌ خروجی PNP → CP1E-N40DT1-A
• ❌ خروجی رله → CP1E-N40DR-A
• ❌ I/O کمتر → CP1E-N30DT-A یا CP1E-N20DT-A
• ❌ بدون توسعه + ارزان → CP1E-E40SDR-A

جمع‌ بندی نهایی

پی ال سی امرن مدل CP1E-N40DT-A یک کنترلر منحصربه‌فرد در سری CP1E است که ترکیب نادر تغذیه AC + خروجی ترانزیستوری NPN + ۴۰ نقطه I/O را ارائه می‌دهد. این ترکیب آن را به بهترین انتخاب برای پروژه‌هایی تبدیل کرده که همزمان سادگی تغذیه مستقیم از برق شهری، قابلیت کنترل حرکت حرفه‌ای با پالس ۱۰۰kHz و تعداد بالای ورودی/خروجی را می‌طلبند.

با ۲۴ ورودی DC و ۱۶ خروجی ترانزیستوری NPN، ۲ خروجی پالسی ۱۰۰kHz، شمارنده سریع ۱۰۰kHz، بیش از ۴۰۰ دستورالعمل، PID با Auto-Tuning، RTC، پورت USB و RS-232C، آپشن بورد RS-485/Modbus و قابلیت توسعه تا ۳ ماژول، پی ال سی امرن مدل CP1E-N40DT-A یک سیستم کنترل کامل و حرفه‌ای در بسته‌ای فشرده با کیفیت ژاپنی ارائه می‌دهد.

بهپو صنعت صدرا با ارائه پی ال سی امرن مدل CP1E-N40DT-A اصل با گارانتی، مشاوره تخصصی رایگان، پشتیبانی فنی، ارسال سریع سراسری و بهترین قیمت، بهترین مرجع شما برای خرید تجهیزات اتوماسیون امرن است. همین حالا تماس بگیرید.

سوالات متداول درباره پی ال سی امرن مدل CP1E-N40DT-A

❓ ۱. تفاوت CP1E-N40DT-A با CP1E-N40DT-D چیست؟

تنها تفاوت در نوع تغذیه:

• N40DT-A: تغذیه AC 100-240V – مستقیم از برق شهری
• N40DT-D: تغذیه DC 24V – نیاز به منبع DC

سایر مشخصات (I/O، خروجی، پالس، حافظه، دستورات، توسعه) یکسان هستند. اگر DC 24V در تابلو موجود و ایده‌آل باشد → مدل D. اگر AC ترجیح دارید → پی ال سی امرن مدل CP1E-N40DT-A.

❓ ۲. آیا خروجی NPN با درایور من سازگار است؟

اکثر درایورهای مدرن (DM542, DM860, TB6600, درایورهای Delta, Panasonic) هر دو حالت NPN و PNP را پشتیبانی می‌کنند. دیتاشیت درایور را بررسی کنید یا با بهپو صنعت صدرا مشورت نمایید. اگر درایور فقط PNP است → مدل CP1E-N40DT1-A انتخاب کنید.

❓ ۳. آیا می‌توان بار AC مستقیم به خروجی وصل کرد؟

خیر. خروجی ترانزیستوری فقط DC است. برای بارهای AC از رله واسطه (Intermediate Relay) استفاده کنید. اگر مستقیماً خروجی رله‌ای نیاز دارید → مدل CP1E-N40DR-A.

❓ ۴. حداکثر تعداد استپر موتور قابل کنترل؟

۲ محور مستقل (Q0.00 و Q0.01). در حالت Pulse+Direction، هر محور از ۲ خروجی استفاده می‌کند پس فقط ۱ محور. در حالت ۲ محور مستقل (هر خروجی = یک محور، جهت با سیگنال Enable/Direction درایور)، ۲ محور قابل کنترل است.

❓ ۵. آیا ماژول آنالوگ قابل اتصال است؟

بله! ماژول‌های CP1W-MAD11, AD041, DA041, MAD42, TS001, TS002 همگی سازگارند. تا ۳ ماژول توسعه.

❓ ۶. HMI قابل اتصال است؟

بله. RS-232C + NT Link → HMI‌های NB/NS امرن. آپشن بورد RS-485 → HMI‌های Weintek, Delta و…

❓ ۷. Modbus RTU پشتیبانی می‌شود؟

بله، با آپشن بورد CP1W-CIF11 (RS-485). Master و Slave.

❓ ۸. نرم‌افزار برنامه‌نویسی؟

CX-Programmer از مجموعه CX-One. زبان‌های Ladder, ST و FB.

❓ ۹. تفاوت با مدل CP1E-E40SDR-A؟

❓ ۱۰. قیمت و خرید؟

متغیر با نرخ ارز. برای قیمت روز و مشاوره رایگان → بهپو صنعت صدرا.
