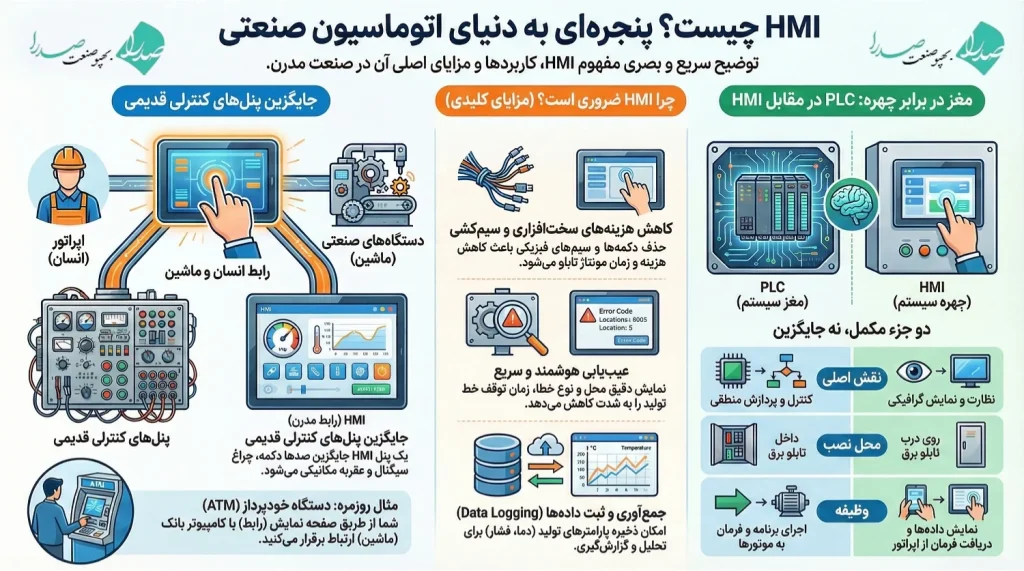

HMI چیست و کاربردهای آن کدام است؟

 پرسیده‌اید که HMI چیست و چگونه فرآیندهای عظیم صنعتی تنها با لمس یک صفحه نمایش کنترل می‌شوند، این مقاله دقیقاً برای شما نوشته شده است. ما در بهپو صنعت صدرا، به عنوان پیشرو در تامین تجهیزات اتوماسیون صنعتی، قصد داریم در این مقاله تخصصی، تمام زوایای پنهان و آشکار تکنولوژی HMI را بررسی کنیم. از تعاریف پایه گرفته تا پیچیده‌ترین کاربردها، تفاوت آن با سیستم‌های دیگر و راهنمای خرید؛ همه چیز را در این مرجع کامل خواهید یافت.

HMI چیست ؟

HMI یا رابط انسان و ماشین (Human-Machine Interface)، به سیستم‌هایی گفته می‌شود که ارتباط بین اپراتور (انسان) و دستگاه‌های صنعتی (ماشین‌ها) را برقرار می‌کنند. این سیستم‌ها به‌طور گسترده‌ای در اتوماسیون صنعتی و کنترل فرآیندها استفاده می‌شوند و به اپراتورها این امکان را می‌دهند که عملکرد سیستم‌ها را نظارت و کنترل کنند.

در واقع، HMI به عنوان یک رابط گرافیکی یا صفحه نمایش عمل می‌کند که اطلاعات مهم مربوط به عملکرد ماشین‌آلات و فرآیندهای تولیدی را به نمایش می‌گذارد. این رابط‌ها می‌توانند شامل صفحه‌نمایش لمسی، دکمه‌ها، نشانگرهای LED و نمایشگرهای گرافیکی باشند.

چرا دانستن اینکه HMI چیست اهمیت دارد؟

تصور کنید در یک کارخانه بزرگ پتروشیمی یا یک خط تولید مواد غذایی هستید. صدها سنسور، موتور، شیر برقی و نوار نقاله به صورت همزمان در حال کار هستند. چگونه یک اپراتور انسانی می‌تواند بر تمام این تجهیزات نظارت داشته باشد و فرمان‌های لازم را صادر کند؟ پاسخ در یک کلمه خلاصه می‌شود: HMI.

HMI مخفف عبارت Human Machine Interface به معنای “رابط انسان و ماشین” است.

 این تکنولوژی همان پلی است که دنیای پیچیده صفر و یک‌های ماشین را به زبان قابل فهم گرافیکی برای انسان تبدیل می‌کند.  در گذشته، اتاق‌های کنترل پر از هزاران دکمه، چراغ سیگنال و عقربه‌های مکانیکی بود، اما امروزه یک پنل HMI می‌تواند جایگزین تمام آن‌ها شود.

ما در مجموعه بهپو صنعت صدرا بارها دیده‌ایم که انتخاب یک HMI مناسب چگونه می‌تواند هزینه‌های نگهداری را کاهش داده و راندمان تولید را دگرگون کند. بنابراین، بیایید عمیق‌تر بررسی کنیم که HMI چیست و چرا قلب تپنده اتوماسیون مدرن نامیده می‌شود.

کاربردهای HMI در صنعت چیست

HMI‌ها در صنایع مختلف به‌ویژه در اتوماسیون صنعتی، کنترل فرآیند و ماشین‌آلات تولید کاربرد فراوانی دارند. در اینجا به برخی از مهم‌ترین کاربردهای HMI در صنایع مختلف می‌پردازیم:

1. کنترل و نظارت بر خطوط تولید

HMI به اپراتورها این امکان را می‌دهد که عملکرد ماشین‌آلات و تجهیزات را در خطوط تولید مختلف نظارت کرده و کنترل کنند. اطلاعات مانند دما، فشار، سرعت، وضعیت پمپ‌ها و موتورهای الکتریکی از طریق این رابط‌ها نمایش داده می‌شود و اپراتور می‌تواند هرگونه تغییرات یا اختلالات را شناسایی کرده و تصمیمات مناسب را اتخاذ کند.

2. اتوماسیون و کنترل فرآیندهای صنعتی

HMI‌ها در فرآیندهای صنعتی مانند تولید شیمیایی، پالایش نفت، تولید برق و اتوماسیون کارخانه‌ها برای نظارت و مدیریت سیستم‌های پیچیده استفاده می‌شوند. این سیستم‌ها می‌توانند از سیستم‌های SCADA (کنترل نظارت و جمع‌آوری داده) نیز استفاده کنند تا داده‌های سنسورها و دستگاه‌های مختلف را جمع‌آوری کرده و در قالب گرافیک‌های ساده و قابل فهم به اپراتور نمایش دهند.

3. تسهیل آموزش و آموزش اپراتورها

یکی دیگر از مزایای استفاده از HMI این است که می‌تواند در آموزش و آماده‌سازی اپراتورها برای استفاده از سیستم‌های پیچیده کمک کند. با استفاده از HMI، اپراتورها می‌توانند آموزش‌های گام به گام، دستورالعمل‌های اجرایی و راهنمایی‌های لازم را دریافت کنند.

4. کنترل دستگاه‌های متحرک و ربات‌ها

در صنایع رباتیک و تولید دستگاه‌های خودکار، HMI‌ها نقش حیاتی در کنترل دستگاه‌های متحرک ایفا می‌کنند. این رابط‌ها به اپراتور اجازه می‌دهند تا حرکات ربات‌ها و تجهیزات اتوماسیونی را با دقت و سرعت بالا کنترل کنند.

5. یکپارچگی با سیستم‌های دیگر

HMI‌ها می‌توانند با سیستم‌های ERP (برنامه‌ریزی منابع سازمانی) و MES (سیستم‌های اجرایی تولید) یکپارچه شوند تا فرآیندهای تولید و لجستیک را به‌طور بهینه‌تری مدیریت کنند. این ارتباط یکپارچه می‌تواند به افزایش بهره‌وری و کاهش هزینه‌ها کمک کند.

HMI چیست؟ (تعریف فنی و دقیق)

به زبان ساده، HMI یک رابط کاربری یا داشبورد است که شخص را به ماشین، سیستم یا دستگاه متصل می‌کند.

 اگر بخواهیم دقیق‌تر به سوال HMI چیست پاسخ دهیم، باید بگوییم HMI ترکیبی از سخت‌افزار (صفحه نمایش لمسی یا دکمه‌دار) و نرم‌افزار (برنامه گرافیکی) است که به کاربر اجازه می‌دهد تا:

1. ورودی‌ها را کنترل کند: مثل روشن/خاموش کردن موتورها، تنظیم دما یا سرعت.
2. خروجی‌ها را نظارت کند: مثل مشاهده دمای کوره، فشار مخزن یا سرعت نوار نقاله.
3. مدیریت آلارم‌ها را انجام دهد: مشاهده و تایید خطاهای سیستم.

یک مثال ملموس از HMI در زندگی روزمره، دستگاه خودپرداز (ATM) است.

 شما از طریق صفحه نمایش و دکمه‌ها (رابط کاربری) با کامپیوتر بانک و مکانیسم پرداخت پول (ماشین) ارتباط برقرار می‌کنید تا پول نقد دریافت نمایید.

 در صنعت، همین مفهوم اما با پیچیدگی و قابلیت‌های بسیار بالاتر پیاده‌سازی می‌شود.





اجزای اصلی یک سیستم HMI چیست ؟

برای درک کامل اینکه HMI چیست، باید اجزای آن را بشناسیم:

• سخت‌افزار: شامل پردازنده، حافظه، صفحه نمایش (LCD/LED)، پورت‌های ارتباطی (Ethernet, Serial, USB) و بدنه مقاوم صنعتی.
• نرم‌افزار طراحی: نرم‌افزاری که مهندسان (مانند متخصصان فنی بهپو صنعت صدرا) با آن صفحات گرافیکی، دکمه‌ها و نمودارها را طراحی می‌کنند (مانند WinCC زیمنس یا DOPSoft دلتا).
• نرم‌افزار Runtime: بخشی که روی خود پنل اجرا می‌شود و طرح را به نمایش می‌گذارد.

HMI چگونه کار می‌کند؟

عملکرد HMI بر پایه ارتباط دوطرفه با یک کنترل‌کننده صنعتی، معمولاً PLC (Programmable Logic Controller) است.

1. دریافت داده: PLC اطلاعات سنسورها (دما، فشار، وضعیت سنسورها) را می‌خواند. HMI از طریق کابل ارتباطی (مثل RS485 یا Ethernet) این داده‌ها را از حافظه PLC می‌خواند و به صورت گرافیکی (مثلاً یک گیج عقربه‌ای یا عدد) به اپراتور نشان می‌دهد.
2. ارسال فرمان: وقتی اپراتور دکمه “Start” را روی صفحه لمسی HMI فشار می‌دهد، HMI یک کد مشخص را به حافظه PLC می‌فرستد. برنامه PLC این تغییر را تشخیص داده و دستور روشن شدن موتور را صادر می‌کند.

این تبادل اطلاعات در کسری از ثانیه انجام می‌شود و پروتکل‌های ارتباطی نقش مهمی در آن دارند. برندهای مختلفی که در فروشگاه بهپو صنعت صدرا عرضه می‌شوند، از پروتکل‌های استاندارد مانند Modbus، Profinet و Ethernet/IP پشتیبانی می‌کنند تا سازگاری کاملی بین HMI و PLC ایجاد شود.

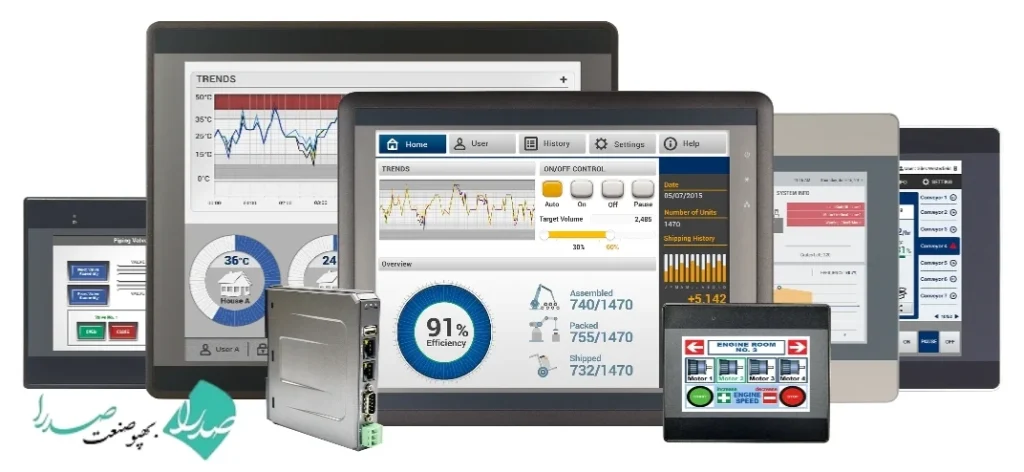

انواع HMI چیست و دسته‌ بندی مختلف آن‌ ها

هنگام پاسخ به سوال HMI چیست، باید بدانیم که این تجهیزات در انواع مختلفی تولید می‌شوند. شناخت انواع HMI به شما کمک می‌کند تا بهترین گزینه را برای پروژه خود از سایت بهپو صنعت صدرا انتخاب کنید.

1. HMIهای لمسی (Touch Screen)

این مدل‌ها محبوب‌ترین نوع HMI هستند. اپراتور مستقیماً با لمس المان‌های گرافیکی روی صفحه با دستگاه تعامل دارد. مزیت اصلی آن‌ها انعطاف‌پذیری بالا در طراحی صفحات و حذف دکمه‌های فیزیکی خراب‌شدنی است.

2. HMIهای متنی (Text Panel)

این مدل‌ها قدیمی‌تر و ساده‌تر هستند و معمولاً برای ماشین‌های کوچک با بودجه محدود استفاده می‌شوند. آن‌ها فقط متن و اعداد را نمایش می‌دهند و گرافیک پیچیده‌ای ندارند. اگرچه کاربرد آن‌ها کمتر شده، اما هنوز برای تنظیمات ساده پارامترها کاربرد دارند.

3. HMIهای ترکیبی (Keypad + Touch)

این مدل‌ها هم صفحه لمسی دارند و هم تعدادی دکمه فیزیکی در حاشیه پنل. این دکمه‌ها برای عملیات‌های اضطراری یا پرکاربرد (مثل Start/Stop سریع) بسیار مفید هستند، به خصوص در محیط‌های آلوده که اپراتور دستکش به دست دارد.

4. PC-Based HMI (کامپیوترهای صنعتی)

برای پروژه‌های بزرگ و پیچیده که نیاز به پردازش سنگین، ذخیره‌سازی داده‌های حجیم (Data Logging) و اجرای نرم‌افزارهای ویندوزی دارند، از کامپیوترهای صنعتی استفاده می‌شود که نقش HMI را نیز ایفا می‌کنند.



دیگر انواع مختلف HMI‌ چیست ؟

HMI‌ها بر اساس نوع نمایش، کاربرد و سطح تعامل به انواع مختلفی تقسیم می‌شوند. در اینجا به انواع مختلف HMI و ویژگی‌های آنها اشاره می‌کنیم:

1. HMI‌های گرافیکی (Touchscreen HMIs)

این نوع HMI‌ها دارای صفحه نمایش لمسی هستند که اپراتور می‌تواند با لمس روی صفحه نمایش، دستوراتی را به دستگاه ارسال کند. HMI‌های گرافیکی معمولاً برای مدیریت و کنترل سیستم‌های پیچیده مورد استفاده قرار می‌گیرند.

2. HMI‌های ساده (Text-Based HMIs)

این نوع HMI‌ها برای نمایش اطلاعات به‌صورت متن یا عددی طراحی شده‌اند و معمولاً در سیستم‌های ساده‌تر و کم‌هزینه‌تر استفاده می‌شوند. این مدل‌ها بیشتر برای نظارت بر وضعیت دستگاه‌ها در شرایط کم‌هزینه یا کنترل‌های دستی استفاده می‌شوند.

3. HMI‌های صنعتی (Industrial HMIs)

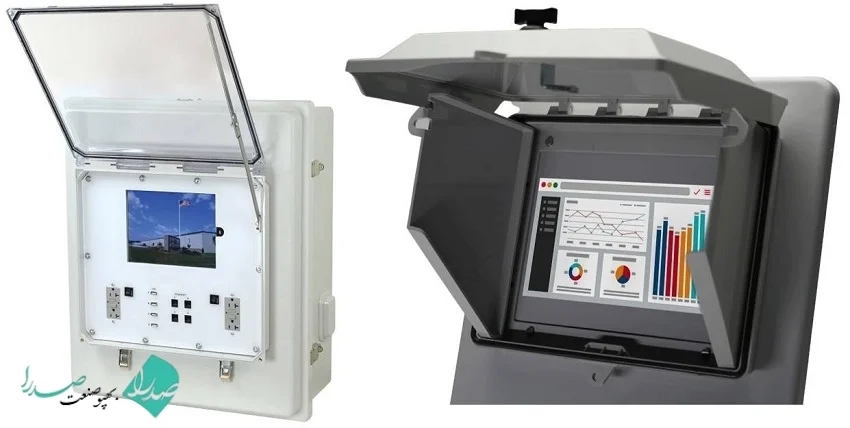

این نوع HMI‌ها برای کار در شرایط سخت صنعتی طراحی شده‌اند و معمولاً دارای درجه حفاظتی بالا، مقاومت در برابر گردوغبار و آب، و ضد ضربه هستند.

4. HMI‌های از راه دور (Remote HMIs)

این نوع HMI‌ها به اپراتورها این امکان را می‌دهند که از راه دور دستگاه‌ها را کنترل کنند. این سیستم‌ها می‌توانند از شبکه‌های بی‌سیم یا اینترنت استفاده کنند تا ارتباطی بی‌سیم با دستگاه‌ها برقرار کنند.

در صنایع مختلف کاربردهای HMI چیست

شاید بپرسید کاربرد عملی HMI چیست؟ تقریباً هیچ صنعتی را نمی‌توان یافت که بدون HMI بتواند با راندمان بالا کار کند.

 مشتریان بهپو صنعت صدرا از طیف وسیعی از صنایع هستند:

1. صنعت خودرو

در خطوط تولید خودرو، HMIها برای نظارت بر ربات‌های جوشکار، خطوط مونتاژ و کنترل کیفیت استفاده می‌شوند. اپراتورها می‌توانند آمار تولید لحظه‌ای و وضعیت سلامت ربات‌ها را چک کنند.

2. صنایع غذایی و دارویی

در این صنایع، بهداشت و دقت حیاتی است. HMI برای کنترل فرمولاسیون (Recipe Management)، دمای پخت، زمان استریلیزاسیون و بسته‌بندی استفاده می‌شود. HMIهای با استاندارد IP65 که در برابر شستشو مقاوم هستند، در این بخش بسیار پرطرفدارند.

3. نفت، گاز و پتروشیمی

در این پلنت‌های عظیم، HMIها وظیفه مانیتورینگ مخازن، خطوط لوله و پمپ‌ها را بر عهده دارند. ایمنی در اینجا حرف اول را می‌زند و HMI با نمایش سریع آلارم‌ها از بروز حوادث جلوگیری می‌کند.

4. آب و فاضلاب

کنترل ایستگاه‌های پمپاژ از راه دور، نظارت بر سطح مخازن آب و کنترل دوزینگ مواد شیمیایی تصفیه خانه از طریق HMI انجام می‌شود.

1. HMI یک درخواست (Query) می‌فرستد: “ای PLC، مقدار داخل رجیستر D100 چقدر است؟”
2. PLC درخواست را دریافت کرده، پردازش می‌کند و پاسخ می‌دهد: “مقدار 50 است.”
3. HMI پاسخ را گرفته و روی صفحه نمایش می‌دهد.

این فرآیند که به آن Polling (نظرخواهی) می‌گویند، دلیل اصلی وجود چیزی به نام “نرخ بروزرسانی” (Refresh Rate) است. اگر سرعت Polling پایین باشد، اپراتور تاخیر در نمایش اطلاعات را حس می‌کند. ما در بهپو صنعت صدرا همواره به مشتریان توصیه می‌کنیم که در پروژه‌های سریع، Baud Rate (سرعت تبادل دیتا) را روی بالاترین حد ممکن تنظیم کنند.

3. مدیریت حافظه داخلی: HMI فقط یک آینه نیست!

بسیاری فکر می‌کنند پاسخ سوال HMI چیست، فقط “نمایشگر PLC” است. اما HMIهای مدرن دارای حافظه داخلی مستقل هستند که در دو دسته تقسیم می‌شوند:

الف) حافظه ماندگار (RW / Retentive Registers)

این حافظه داخل خود HMI قرار دارد و حتی با قطع برق پاک نمی‌شود. از این حافظه برای ذخیره تنظیمات محلی HMI (مثل تنظیمات نور صفحه، رمزهای عبور کاربران و کالیبراسیون تاچ) استفاده می‌شود.

ب) بافرینگ داده‌ها (Data Buffering)

تصور کنید می‌خواهید نمودار تغییرات دما در 24 ساعت گذشته را ببینید. PLC معمولاً حافظه کافی برای ذخیره این حجم اطلاعات را ندارد. در اینجا HMI وارد عمل می‌شود. HMI داده‌ها را لحظه به لحظه از PLC می‌خواند و در حافظه خود یا روی یک فلش مموری متصل به پورت USB ذخیره می‌کند (Data Logging).
بنابراین، HMI در اینجا نقش یک “پایگاه داده کوچک” را ایفا می‌کند.

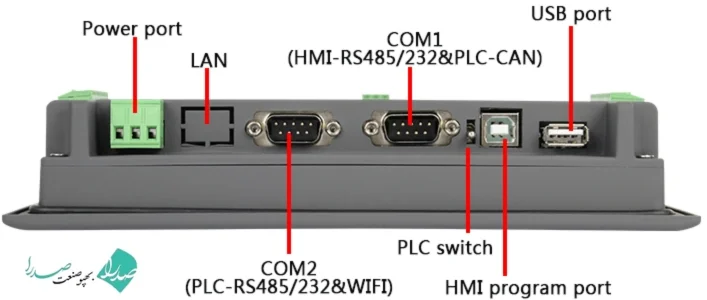

4. لایه فیزیکی: جایی که سیگنال‌ها سفر می‌کنند

اگر بخواهیم دقیق‌تر بگوییم جنبه سخت‌افزاری HMI چیست، باید به پورت‌های پشت دستگاه نگاه کنیم. نحوه کارکرد HMI وابستگی شدیدی به سیم‌کشی صحیح دارد:

• ارتباط سریال (RS232/RS485): در این روش، دیتا به صورت بیت به بیت ارسال می‌شود. در RS485 که در صنعت رایج‌تر است، از دو سیم (مثبت و منفی) برای ارسال سیگنال تفاضلی استفاده می‌شود که مقاومت بالایی در برابر نویز محیط‌های صنعتی دارد. (نکته: رعایت قطبیت سیم‌ها حیاتی است).
• ارتباط شبکه (Ethernet): در HMIهای پیشرفته‌تر موجود در بهپو صنعت صدرا، از کابل شبکه استفاده می‌شود. این روش سرعت بسیار بالاتری دارد و دیتا را در “بسته‌های” (Packets) بزرگ جابجا می‌کند.

5. ماکرو نویسی (Macro): مغز دوم سیستم

یکی از جذاب‌ترین بخش‌های عملکرد HMI، قابلیت برنامه‌نویسی اسکریپت یا ماکرو است. اما نقش ماکرو در HMI چیست؟
گاهی اوقات نیاز دارید عملیاتی انجام دهید که نمی‌خواهید بار پردازشی آن را روی PLC بیندازید.

• مثال: تبدیل واحد دما از سانتی‌گراد به فارنهایت فقط برای نمایش روی صفحه.
  شما می‌توانید یک “ماکرو” در HMI بنویسید که عدد را از PLC بگیرد، فرمول ریاضی (C * 1.8) + 32 را اجرا کند و نتیجه را نمایش دهد. در این حالت، HMI خود به عنوان یک پردازشگر عمل کرده است.

جمع‌بندی کلی این بخش

در نهایت، در پاسخ به اینکه مکانیزم دقیق HMI چیست، باید گفت HMI یک سیستم چند لایه پیچیده است که:

1. سخت‌افزار: بستر فیزیکی و پورت‌ها را فراهم می‌کند.
2. درایورها: زبان PLCهای مختلف را ترجمه می‌کنند.
3. مدیریت تگ‌ها: داده‌ها را بین آدرس‌های حافظه و اشیاء گرافیکی مپ می‌کند.
4. رابط گرافیکی: تعامل بصری با کاربر را ممکن می‌سازد.

هماهنگی بی‌نقص این چهار لایه است که باعث می‌شود وقتی شما یک HMI باکیفیت را از بهپو صنعت صدرا خریداری می‌کنید، تنها با یک لمس ساده، پیچیده‌ترین ماشین‌آلات صنعتی را به حرکت درآورید.

انقلاب بهره‌وری: چرا استفاده از HMI در صنعت حیاتی است؟

شاید تا اینجای مقاله پاسخ سوال فنی HMI چیست را گرفته باشید، اما سوال مهم‌تر برای مدیران کارخانجات و مهندسان این است: “چرا باید هزینه کنیم و HMI بخریم؟”. آیا HMI فقط یک صفحه نمایش لوکس است یا یک ضرورت اجتناب‌ناپذیر؟

تجربه ما در بهپو صنعت صدرا نشان می‌دهد که HMI دیگر یک “انتخاب” نیست، بلکه استاندارد بقا در بازار رقابتی امروز است. جایگزینی پنل‌های کنترلی سنتی با رابط‌های هوشمند گرافیکی، مزایایی را به همراه دارد که مستقیماً بر سودآوری و راندمان خط تولید تاثیر می‌گذارد. در این بخش، مزایای بی‌نظیر HMI را در 7 سرفصل کلیدی بررسی می‌کنیم.

1. خداحافظی با سیم‌کشی‌های پیچیده و پنل‌های شلوغ

در گذشته، اتاق‌های کنترل پر از صدها دکمه فشاری، چراغ سیگنال، سلکتور سوئیچ و عقربه‌های آنالوگ بود. هر کدام از این تجهیزات نیاز به سیم‌کشی جداگانه به PLC داشتند.

• مزیت HMI چیست؟ HMI تمام این سخت‌افزارها را در یک صفحه نمایش نرم‌افزاری خلاصه می‌کند.
• تاثیر: به جای سوراخ‌کاری درب تابلو برای 50 دکمه و کشیدن صدها متر سیم، شما فقط یک کابل شبکه یا سریال بین HMI و PLC می‌کشید. این یعنی کاهش هزینه خرید تجهیزات، کاهش هزینه سیم و کاهش زمان مونتاژ تابلو. مشتریان بهپو صنعت صدرا بارها اذعان داشته‌اند که هزینه خرید یک HMI، با حذف دکمه‌ها و تایمرهای فیزیکی جبران می‌شود.

2. انعطاف‌پذیری بی‌نظیر (Flexibility)

فرض کنید خط تولید شما تغییر کرده و نیاز دارید یک دکمه جدید برای “حالت شستشو” اضافه کنید.

• روش سنتی: باید خط را متوقف کنید، درب تابلو را برش دهید، دکمه بخرید، سیم‌کشی کنید و لیبل بزنید.
• روش HMI: مهندس طراح در نرم‌افزار، یک دکمه گرافیکی روی صفحه اضافه می‌کند و برنامه را در چند ثانیه دانلود می‌کند. بدون دریل‌کاری، بدون گرد و خاک و بدون هزینه سخت‌افزاری.

3. عیب‌یابی هوشمند و کاهش زمان توقف (Downtime)

کابوس هر مدیر تولیدی، توقف خط و پیدا نشدن علت خرابی است. در سیستم‌های سنتی، پیدا کردن سنسوری که خراب شده مثل پیدا کردن سوزن در انبار کاه است.
پس نقش HMI در تعمیرات چیست؟ HMI به صورت دقیق و متنی به اپراتور می‌گوید: “سنسور جک شماره 4 در استیشن دوم قطع است” یا “فشار روغن موتور اصلی افت کرده است”.
این قابلیت که به آن Alarm Management می‌گویند، زمان عیب‌یابی را از ساعت‌ها به دقیقه‌ها کاهش می‌دهد. در HMIهای پیشرفته موجود در بهپو صنعت صدرا، حتی می‌توان تصویر قطعه خراب و راهنمای تعمیر آن را هم روی صفحه نمایش داد.

4. جمع‌آوری و ثبت داده‌ها (Data Logging)

در صنایع دارویی، غذایی و شیمیایی، دانستن تاریخچه تولید الزامی است.

• مزیت تحلیلی HMI چیست؟ HMI می‌تواند به صورت خودکار پارامترهایی مثل دما، فشار، تعداد تولید و زمان کارکرد را هر ثانیه ثبت کند.
• خروجی: شما می‌توانید نمودارهای روند (Trend Charts) را روی صفحه ببینید یا فایل اکسل (CSV) داده‌ها را روی فلش مموری استخراج کنید. این یعنی حذف کاغذبازی‌های دستی و خطای انسانی در ثبت گزارشات تولید.

5. افزایش ایمنی و امنیت سیستم

دسترسی غیرمجاز به تنظیمات دستگاه می‌تواند فاجعه‌بار باشد. در سیستم‌های دکمه‌ای، هر کسی که از کنار تابلو رد شود می‌تواند دکمه‌ای را فشار دهد.
اما امنیت در HMI چیست؟ شما می‌توانید برای اپراتورها، تکنسین‌ها و مدیران سطوح دسترسی مختلف تعریف کنید.

• اپراتور: فقط دکمه استارت/استاپ را می‌بیند.
• تکنسین: به صفحه تنظیمات کالیبراسیون دسترسی دارد (با رمز عبور).
• مدیر: به گزارشات تولید و تنظیمات حساس دسترسی دارد.
  این سطح از امنیت سایبری صنعتی، از خرابکاری‌های سهوی یا عمدی جلوگیری می‌کند.

6. یکپارچه‌سازی و اینترنت اشیاء (IIoT)

کارخانه هوشمند بدون HMI معنا ندارد. HMIهای مدرن دروازه‌ای (Gateway) هستند که ماشین‌آلات کف کارخانه را به دفتر مدیریت متصل می‌کنند.
با قابلیت‌های شبکه HMI، مدیر کارخانه می‌تواند در دفتر خود در تهران بنشیند و وضعیت تولید کارخانه در اصفهان را روی موبایل خود ببیند. HMI همچنین می‌تواند مستقیماً به پرینتر وصل شود تا لیبل محصول چاپ کند یا به بارکدخوان متصل شود. ما در بهپو صنعت صدرا مدل‌هایی را عرضه می‌کنیم که حتی قابلیت ارسال ایمیل هشدار در صورت خرابی دستگاه را دارند.

7. رابط کاربری جذاب و کاهش خطای اپراتور

یک تصویر گویای هزار کلمه است. وقتی اپراتور تصویر گرافیکی مخزن را می‌بیند که با بالا آمدن سطح مایع، رنگش تغییر می‌کند، درک بسیار بهتری از فرآیند دارد تا اینکه فقط به یک عدد نگاه کند.
گرافیک‌های بصری، انیمیشن‌ها و رنگ‌بندی‌های استاندارد در HMI باعث می‌شود اپراتور کمتر خسته شود و سریع‌تر متوجه وضعیت‌های غیرعادی شود.

چند نمونه از HMI‌های برندهای معتبر

1. HMI اشنایدر (Schneider Electric)

اشنایدر یکی از بزرگ‌ترین تولیدکنندگان HMI‌های صنعتی است. سری Magelis این برند در بازار جهانی شناخته شده است و برای کنترل و نظارت در سیستم‌های اتوماسیونی به‌ویژه در صنایع تولیدی و برق بسیار مناسب است. این HMI اشنایدر به دلیل طراحی کاربرپسند، قابلیت‌های گسترده و قیمت مناسب مورد توجه قرار گرفته‌اند.

2. HMI زیمنس (Siemens)

زیمنس یکی دیگر از برندهای معتبر در زمینه اتوماسیون صنعتی است. سری Simatic HMI این شرکت، از محبوب‌ترین مدل‌ها در دنیا به شمار می‌روند و در صنایع مختلفی از جمله پالایش نفت، خودروسازی، پتروشیمی و انرژی به‌کار می‌روند. این HMI زیمنس معمولاً دارای صفحه نمایش لمسی با قابلیت‌های پیشرفته‌ای مانند پردازش داده‌های تصویری و گزارش‌گیری هستند.

3. HMI دلتا (Delta)

شرکت دلتا نیز مدل‌های مختلفی از HMI را برای اتوماسیون صنعتی تولید کرده است. سری CP600 و CP700 این برند، سیستم‌های کنترلی پیشرفته‌ای را در اختیار اپراتورها قرار می‌دهند و در صنایع مختلف به‌ویژه معدن، انرژی و تولید استفاده می‌شوند. این HMI‌ دلتا علاوه بر کنترل، نظارت و گزارش‌گیری، دارای قابلیت‌هایی مانند اتصال به اینترنت و پشتیبانی از پروتکل‌های مختلف صنعتی هستند.

خرید HMI از بهپو صنعت صدرا

در سایت بهپو صنعت صدرا، ما به‌عنوان تأمین‌کننده معتبر تجهیزات اتوماسیون صنعتی، بهترین مدل‌های HMI از برندهای معتبر مانند اشنایدر، زیمنس و دلتا را با قیمت‌های رقابتی عرضه می‌کنیم. تمامی محصولات ما گارانتی اصالت دارند و به‌صورت ارسال سریع در سراسر کشور در دسترس مشتریان قرار می‌گیرند.

تفاوت PLC با SCADA و HMI چیست؟

این یکی از پرتکرارترین سوالات است: تفاوت SCADA و HMI چیست؟

• HMI (رابط انسان و ماشین): معمولاً روی یک ماشین یا یک خط تولید خاص متمرکز است. سخت‌افزار محور است (یک پنل فیزیکی) و اپراتور پای دستگاه با آن کار می‌کند
• SCADA (سامانه سرپرستی و گردآوری داده): نرم‌افزار محور است و مقیاس بسیار بزرگتری دارد. SCADA کل کارخانه یا حتی چندین کارخانه در شهرهای مختلف را مانیتور می‌کند. سیستم اسکادا اطلاعات را از چندین PLC و HMI جمع‌آوری کرده و در یک اتاق کنترل مرکزی روی کامپیوترهای سرور نمایش می‌دهد.

تفاوت PLC با HMI چیست

PLC “مغز” سیستم است که پردازش منطقی را انجام می‌دهد، اما کور و کر است (صفحه نمایش ندارد). HMI “چهره” سیستم است که به انسان اجازه می‌دهد با مغز (PLC) ارتباط برقرار کند. این دو مکمل یکدیگرند و معمولاً در بهپو صنعت صدرا به صورت پکیج خریداری می‌شوند.

نبرد مغز و چهره: تفاوت دقیق PLC با HMI چیست؟

در دنیای اتوماسیون صنعتی، دو قهرمان اصلی وجود دارند که همیشه در کنار هم دیده می‌شوند: PLC و HMI. بسیاری از کسانی که تازه وارد این حوزه شده‌اند، یا مشتریانی که برای مشاوره خرید با بهپو صنعت صدرا تماس می‌گیرند، گاهی وظایف این دو را با هم اشتباه می‌گیرند. اگر هنوز دقیقا نمی‌دانید که مرز بین این دو کجاست و نقش HMI چیست، این بخش برای شماست.

برای درک تفاوت این دو، بهترین راه استفاده از یک تشبیه انسانی است:

• PLC (مغز): تصمیم می‌گیرد، محاسبه می‌کند و فرمان می‌دهد، اما دیده نمی‌شود.
• HMI (چهره و زبان): وضعیت را بیان می‌کند و درخواست‌ها را منتقل می‌کند.

در ادامه، این تفاوت‌ها را در 5 لایه فنی و عملیاتی بررسی می‌کنیم.

1. تفاوت در ماهیت عملکرد (Functionality)

اصلی‌ترین تفاوت در “ماموریت” این دو دستگاه است.

• وظیفه PLC (Programmable Logic Controller): کنترل منطقی و فیزیکی.
  PLC مستقیماً به دنیای فیزیکی متصل است. سیم‌های سنسورها، موتورها، جک‌ها و شیرهای برقی مستقیماً به ترمینال‌های PLC (یا کارت‌های افزایشی آن) پیچ می‌شوند. PLC با سرعت بسیار بالا (در حد میکروثانیه) ورودی‌ها را چک کرده و بر اساس برنامه، خروجی‌ها را قطع یا وصل می‌کند.
• وظیفه HMI: نظارت و فرمان‌دهی سطح بالا.
  اما نقش HMI چیست؟ HMI هیچ اتصال فیزیکی مستقیمی به سنسور یا موتور ندارد (مگر در موارد خاص). HMI فقط به پورت ارتباطی PLC وصل می‌شود. کار آن “بصری‌سازی” (Visualization) است. یعنی اعدادی که در مغز PLC می‌گذرد را به گرافیک تبدیل می‌کند تا انسان بتواند آن را بفهمد.

نکته تخصصی: اگر HMI خاموش شود یا بسوزد، معمولاً دستگاه به کار خود ادامه می‌دهد (چون PLC سالم است)، اما اپراتور دیگر نمی‌بیند چه اتفاقی در حال رخ دادن است و نمی‌تواند فرمانی صادر کند.

2. تفاوت در برنامه‌نویسی و طراحی

وقتی از مهندسان بهپو صنعت صدرا درباره نرم‌افزارهای این دو سوال می‌شود، تفاوت آشکار است:

• برنامه‌نویسی PLC: مبتنی بر منطق (Logic) است. زبان‌های استانداردی مانند Ladder (نردبانی)، FBD (بلوکی) یا STL (متنی) استفاده می‌شود. در اینجا شما با تایمرها، کانترها، مقایسه‌گرها و بیت‌های منطقی سر و کار دارید. (مثال: اگر سنسور A فعال شد، موتور B روشن شود).
• طراحی HMI: مبتنی بر گرافیک (Graphic) است. محیط نرم‌افزار HMI شبیه به فتوشاپ یا پاورپوینت است. شما المان‌ها را Drag & Drop می‌کنید. دکمه می‌گذارید، رنگ پس‌زمینه را عوض می‌کنید و عکس وارد می‌کنید. در پاسخ به اینکه بخش نرم‌افزاری HMI چیست، باید گفت بیشتر “پیکربندی و طراحی بصری” است تا کدنویسی محض.

3. تفاوت سخت‌افزاری و محل نصب

از نظر فیزیکی، تشخیص این دو بسیار ساده است:

• PLC: معمولاً ظاهری خشن و صنعتی دارد، دارای ترمینال‌های پیچی زیاد برای سیم‌کشی است و روی ریل (DIN Rail) داخل تابلو برق نصب می‌شود. دور از دید و دسترس اپراتور است.
• HMI: دارای یک صفحه نمایش (LCD) ظریف است و روی درب تابلو برق نصب می‌شود تا اپراتور بتواند آن را ببیند و لمس کند. پشت HMI (که داخل تابلو است) معمولاً فقط یک سوکت برق و یک پورت ارتباطی دارد و خبری از انبوه سیم‌کشی‌های I/O نیست.

4. مدیریت داده‌ها (Data Handling)

تفاوت دیگر در نحوه برخورد با اطلاعات است.

• PLC: حافظه PLC برای پردازش سریع و بلادرنگ (Real-time) بهینه شده است. حجم حافظه آن معمولاً کم است و برای ذخیره طولانی مدت داده‌ها طراحی نشده است.
• HMI: اما قابلیت حافظه در HMI چیست؟ HMIها فضای ذخیره‌سازی بیشتری دارند و می‌توانند داده‌های تاریخی (مثلاً دمای کوره در یک ماه گذشته) را روی فلش مموری یا SD Card ذخیره کنند. PLC داده‌های لحظه‌ای را تولید می‌کند، و HMI آن‌ها را بایگانی و نمایش می‌دهد.

5. آیا HMI می‌تواند جایگزین PLC شود؟

این سوالی است که بسیاری از مشتریان بهپو صنعت صدرا برای کاهش هزینه‌ها می‌پرسند.
پاسخ کوتاه خیر است، اما با یک “اما”ی بزرگ!

برخی HMIهای پیشرفته (که به HMI+PLC یا All-in-One معروفند) وجود دارند که در پشت خود دارای تعدادی ورودی و خروجی دیجیتال هستند و می‌توانند برنامه‌های منطقی ساده را اجرا کنند.
اما چرا هنوز به PLC نیاز داریم و محدودیت این نوع HMI چیست؟

1. قابلیت اطمینان: PLC برای کارکرد 24 ساعته در بدترین شرایط نویز و گرما طراحی شده است. HMI به دلیل داشتن سیستم عامل و صفحه نمایش، آسیب‌پذیرتر است. اگر HMI هنگ کند، کل پروسه کنترل متوقف می‌شود.
2. سرعت: سرعت اسکن سیکل (Scan Cycle) در PLC بسیار سریع‌تر از HMI است. برای کنترل‌های دقیق موقعیت یا سرعت، HMI به تنهایی کافی نیست.
3. تعداد I/O: یک PLC ماژولار می‌تواند هزاران ورودی و خروجی را کنترل کند، اما HMIهای ترکیبی بسیار محدود هستند.

جدول مقایسه سریع: HMI در برابر PLC

ویژگی	PLC (کنترل‌کننده منطقی)	HMI (رابط انسان و ماشین)
نقش اصلی	پردازش و کنترل پروسه	نمایش و نظارت بر پروسه
محل نصب	داخل تابلو (روی ریل)	روی درب تابلو (Panel Mount)
ارتباط با محیط	سیم‌کشی مستقیم به سنسور/موتور	ارتباط دیتا با PLC
برنامه‌نویسی	Ladder, FBD, STL	طراحی گرافیکی (GUI Design)
سرعت پردازش	بسیار بالا (Real-time)	متوسط (بر اساس Polling)
مثال برند (موجود در بهپو صنعت صدرا)	پی‌ال‌سی دلتا سری DVP/AS	اچ‌ام‌آی دلتا سری DOP-100

نتیجه‌گیری این بخش

در نهایت، برای داشتن یک سیستم اتوماسیون کامل، شما به هر دو نیاز دارید. دانستن اینکه تفاوت دقیق PLC و HMI چیست، به شما کمک می‌کند تا در زمان طراحی پروژه، بار پردازشی را درست تقسیم کنید: کارهای کنترلی و حیاتی را به دوش PLC بگذارید و کارهای گرافیکی، تنظیمات و مانیتورینگ را به HMI بسپارید.

ما در مجموعه بهپو صنعت صدرا همواره پیشنهاد می‌کنیم که این دو تجهیز را از یک برند انتخاب کنید (مثلاً هر دو از برند دلتا یا هر دو از زیمنس) تا بهترین سازگاری و کمترین دردسر را در برقراری ارتباط تجربه کنید.

عملکرد فنی HMI چیست : پشت پرده تعامل انسان و ماشین

زمانی که به سوال HMI چیست پاسخ می‌دهیم، اغلب افراد تنها به “صفحه نمایش لمسی” فکر می‌کنند. اما اگر بخواهیم دقیق‌تر بررسی کنیم که یک HMI چگونه کار می‌کند، باید به لایه‌های عمیق‌تر ارتباط داده‌ها، آدرس‌دهی حافظه و ترجمه پروتکل‌ها نفوذ کنیم. درک مکانیسم عملکرد HMI به مهندسان کمک می‌کند تا در زمان خرید تجهیزات از بهپو صنعت صدرا، دید بازتری نسبت به نیازهای فنی پروژه خود داشته باشند.

در این بخش، فرآیند تبدیل یک لمس ساده انگشت به یک فرمان پیچیده صنعتی را کالبدشکافی می‌کنیم.

1. حلقه ارتباطی (The Communication Loop) در HMI چیست

برای درک عمیق اینکه HMI چیست، باید بدانید که HMI به خودی خود هیچ “تصمیمی” نمی‌گیرد. HMI یک مفسر است. عملکرد آن در یک حلقه دائمی (Loop) خلاصه می‌شود که شامل سه مرحله اصلی است:

الف) خواندن (Reading)

HMI به صورت پیوسته (معمولاً هر چند میلی‌ثانیه یک‌بار) وضعیت حافظه‌های داخلی کنترل‌کننده (PLC) را چک می‌کند. برای مثال، اگر PLC فرمانی صادر کند که “دمای کوره به 100 درجه رسید”، این عدد در یک خانه حافظه خاص (مثلاً D100) ذخیره می‌شود. HMI وظیفه دارد مدام این خانه حافظه را بخواند.

ب) پردازش و نمایش (Processing & Display)

پس از خواندن داده، نرم‌افزار داخلی HMI (که به آن Runtime می‌گویند) تصمیم می‌گیرد این عدد را چگونه نشان دهد. اگر در طراحی گرافیکی تعریف شده باشد که “عدد داخل D100 را به صورت یک عقربه نمایش بده”، HMI بلافاصله گرافیک عقربه را روی عدد 100 تنظیم می‌کند.

ج) نوشتن (Writing)

زمانی که اپراتور دکمه “Start” را روی صفحه لمس می‌کند، HMI کدی را به PLC می‌فرستد (نوشتن در حافظه). مثلاً بیت M0.0 را در PLC از صفر به یک تغییر می‌دهد. PLC این تغییر را می‌بیند و موتور را روشن می‌کند.

این چرخه “خواندن-نمایش-نوشتن” هزاران بار در ثانیه اتفاق می‌افتد و باعث می‌شود اپراتور حس کند کنترل بلادرنگ (Real-time) روی سیستم دارد.

2. نقش تگ‌ها (Tags) و آدرس‌دهی در HMI چیست؟

قلب تپنده عملکرد HMI، مفهوم “تگ” (Tag) یا متغیر است. برای اینکه بدانیم دقیقاً HMI چیست و چگونه با دنیای خارج ارتباط می‌گیرد، باید با مفهوم Mapping آشنا باشیم.

در نرم‌افزارهای طراحی HMI (که مهندسان بهپو صنعت صدرا به خریداران آموزش می‌دهند)، هر المان گرافیکی به یک آدرس در PLC متصل می‌شود:

• دکمه استارت (Start Button): لینک می‌شود به آدرس حافظه بیتی (مانند M0.0 در دلتا یا I0.0 در زیمنس).
• نمایشگر دما (Numeric Display): لینک می‌شود به آدرس حافظه کلمه (مانند D100 یا MW10).

بنابراین، وقتی می‌پرسیم کارکرد نرم‌افزاری HMI چیست، پاسخ این است: HMI یک نقشه (Map) بزرگ است که تغییرات گرافیکی روی صفحه را به آدرس‌های حافظه در PLC و بالعکس ترجمه می‌کند.

3. پروتکل‌های ارتباطی در HMI چیست : زبان مشترک

یکی از چالش‌های اصلی در اتوماسیون این است که برندهای مختلف (مثلاً PLC زیمنس و اینورتر یاسکاوا) زبان یکدیگر را نمی‌فهمند. در اینجا نقش حیاتی HMI مشخص می‌شود. پس قابلیت ارتباطی HMI چیست؟

HMI دارای “درایورهای” نرم‌افزاری متعددی است که نقش مترجم را بازی می‌کنند. یک HMI پیشرفته که از سایت بهپو صنعت صدرا تهیه می‌کنید، می‌تواند همزمان با چندین دستگاه با زبان‌های مختلف صحبت کند:

• Modbus (RTU/TCP): زبان استاندارد و عمومی صنعت.
• Profinet / Profibus: زبان اختصاصی زیمنس.
• EtherNet/IP: زبان رایج در تجهیزات آلن بردلی و امرن.

HMI این قابلیت را دارد که اطلاعات را از یک دستگاه با زبان Modbus بگیرد و روی صفحه‌ای نمایش دهد که اطلاعات دستگاه دیگری با پروتکل Profinet نیز روی آن است. این قابلیت “Gateway” بودن، یکی از مهم‌ترین ویژگی‌های HMIهای مدرن است.

4. رجیسترها و انواع داده (Data Types) در HMI چیست

برای درک فنی‌تر اینکه HMI چیست، باید بدانید که HMI با انواع مختلف داده سر و کار دارد:

• Bit (بیت): برای وضعیت‌های روشن/خاموش (مثل وضعیت شیر برقی یا موتور).
• Word / Integer (عدد صحیح): برای نمایش اعداد رند (مثل تعداد تولید یا تایمر).
• Floating Point (عدد اعشاری): برای پارامترهای دقیق (مثل فشار 4.5 bar یا دما 23.6 درجه).
• String (رشته متنی): برای نمایش پیام‌های متنی یا بارکد خوانده شده.

اگر در تنظیمات HMI نوع داده اشتباه انتخاب شود (مثلاً برای دما به جای Float از Integer استفاده شود)، اپراتور اعداد عجیب و غریبی روی صفحه خواهد دید. کارشناسان فنی بهپو صنعت صدرا همواره تاکید دارند که تطبیق Data Type در PLC و HMI مهم‌ترین اصل در پیکربندی است.

5. عملکرد ویژگی‌های پیشرفته در HMI چیست : فراتر از نمایش

امروزه پاسخ به سوال HMI چیست فراتر از یک نمایشگر ساده رفته است. HMIهای مدرن دارای پردازنده‌های قدرتمند ARM هستند که عملکردهای مستقل از PLC را نیز انجام می‌دهند:

الف) اسکریپت نویسی (Macro / Scripting)

HMI می‌تواند محاسبات ریاضی انجام دهد. مثلاً قبل از نمایش دمای خوانده شده از PLC، آن را در یک ضریب کالیبراسیون ضرب کند، بدون اینکه برنامه PLC را تغییر دهید. این کار با زبان‌های برنامه‌نویسی ساده (شبیه C یا VB) در داخل HMI انجام می‌شود.

ب) مدیریت آلارم (Alarm Management)

HMI به طور مداوم بیت‌های خطا را در PLC رصد می‌کند. به محض فعال شدن یک بیت (مثلاً بیت خطای اضافه بار موتور)، HMI نه تنها چراغ قرمز را روشن می‌کند، بلکه یک پیام متنی با تاریخ و ساعت دقیق در حافظه خود ثبت می‌کند (History) تا اپراتور بداند دقیقاً در چه زمانی مشکل رخ داده است.

ج) رسپی (Recipe) یا فرمول‌نویسی

در صنایع غذایی، تغییر محصول به معنای تغییر صدها پارامتر (دما، زمان، وزن مواد) است. HMI این قابلیت را دارد که تمام این پارامترها را در حافظه خود ذخیره کند. اپراتور با انتخاب نام محصول (مثلاً “کیک شکلاتی”)، با یک دکمه تمام صد پارامتر را به PLC می‌فرستد. این ویژگی دقیقاً نشان می‌دهد که قدرت واقعی HMI چیست: ساده‌سازی فرآیندهای پیچیده.





راهنمای خرید HMI

حال که میدانیم HMI چیست، چگونه بهترین مدل را انتخاب کنیم؟ در فروشگاه بهپو صنعت صدرا، تنوع بالایی از برندها وجود دارد.

 برای انتخاب صحیح به نکات زیر توجه کنید:

1. سایز و رزولوشن صفحه نمایش

HMIها معمولاً از 4.3 اینچ تا 15 اینچ و بالاتر تولید می‌شوند. برای ماشین‌های ساده سایز 7 اینچ استاندارد است، اما برای پروسه‌های پیچیده با گرافیک زیاد، سایز 10 یا 12 اینچ توصیه می‌شود.

2. پورت‌های ارتباطی

مطمئن شوید HMI انتخابی شما قابلیت اتصال به PLC شما را دارد.

 پورت‌های Ethernet، RS485 و RS232 از ضروریات هستند.

3. قدرت پردازش و حافظه

اگر از انیمیشن‌های سنگین یا دیتالاگینگ استفاده می‌کنید، به پردازنده قوی و حافظه بالا نیاز دارید.

4. برندهای معتبر در بازار ایران

در بهپو صنعت صدرا، ما بهترین برندهای جهانی را گردآوری کرده‌ایم:

• زیمنس (Siemens): سری Comfort و Basic.  سلطان کیفیت و پایداری، مناسب برای صنایع بزرگ و حساس.
• دلتا (Delta): سری DOP-100.  محبوب‌ترین برند در ایران به دلیل قیمت مناسب، نرم‌افزار کاربرپسند و امکانات عالی.
• فتک (Fatek): گزینه‌ای اقتصادی و کارآمد برای پروژه‌های متوسط.
• کینکو (Kinco) و وینتک (Weintek): برندهای تخصصی تولید HMI با قابلیت‌های ارتباطی فوق‌العاده.

نکات طلایی هنگام خرید HMI چیست: چگونه بهترین مدل را انتخاب کنیم؟ (چک‌لیست مهندسی)

تا بدین جای مقاله آموختیم که HMI چیست، چگونه کار می‌کند و چه مزایایی دارد. اکنون به حساس‌ترین مرحله می‌رسیم: انتخاب و خرید.
بازار تجهیزات اتوماسیون پر از برندها، مدل‌ها و مشخصات فنی گیج‌کننده است. یک انتخاب اشتباه می‌تواند منجر به عدم سازگاری با PLC، کندی سیستم و یا خرابی زودرس در محیط کارخانه شود.

ما در بهپو صنعت صدرا، بر اساس تجربه فروش هزاران پنل به صنایع مختلف، یک “نقشه راه خرید” طراحی کرده‌ایم. قبل از اینکه کارت بانکی خود را بیرون بیاورید، این 8 پارامتر حیاتی را بررسی کنید تا مطمئن شوید بهترین پاسخ را به نیاز “HMI چیست” در پروژه خود داده‌اید.

1. انتخاب سایز و رزولوشن: فراتر از ابعاد فیزیکی

اولین سوالی که خریداران می‌پرسند این است: “چند اینچ بخرم؟”. اما سایز مناسب فقط به فضای روی درب تابلو بستگی ندارد.

• تراکم اطلاعات: اگر قرار است 20 دکمه و 10 نمودار را در یک صفحه جای دهید، مدل 4.3 اینچ یک فاجعه خواهد بود. انگشت اپراتور به اشتباه دکمه‌ها را فشار می‌دهد. برای پروژه‌های متوسط، سایز 7 اینچ (استاندارد طلایی بازار) بهترین تعادل بین قیمت و کارایی است.
• رزولوشن (Resolution): رزولوشن تعیین می‌کند چقدر گرافیک شما شفاف است. برای نمایش نقشه‌های دقیق یا فایل‌های PDF روی HMI، حتماً به سراغ رزولوشن‌های بالا (مانند 1024×600 در مدل‌های 10 اینچ) بروید.

توصیه بهپو صنعت صدرا: برای ماشین‌آلات ساده (مثل دستگاه بسته‌بندی تک‌مرحله‌ای) مدل‌های 4.3 یا 5 اینچ کافیست. اما برای خطوط تولید کامل، مدل‌های 10 اینچ به بالا را انتخاب کنید تا اپراتور دید کاملی داشته باشد.

2. پورت‌های ارتباطی: پل ارتباطی با جهان خارج

مهم‌ترین وظیفه فنی HMI چیست؟ ارتباط با PLC. قبل از خرید، پشت PLC خود را نگاه کنید.

• سریال (Serial – RS232/485): اگر PLC شما قدیمی است یا پورت شبکه ندارد، HMI شما باید حتماً پورت COM داشته باشد. دقت کنید که آیا HMI از RS485 (دو سیمه) پشتیبانی می‌کند یا خیر.
• اترنت (Ethernet): آینده اتوماسیون روی کابل شبکه (LAN) است. پورت اترنت نه تنها سرعت ارتباط با PLC را 10 برابر می‌کند، بلکه امکاناتی مثل کنترل از راه دور (VNC) و اتصال به دوربین مداربسته IP را هم فراهم می‌کند.
• تعداد پورت‌ها: گاهی لازم است HMI همزمان به PLC، اینورتر و کنترل دما وصل شود. در این صورت به مدلی نیاز دارید که دارای 2 یا 3 پورت COM مجزا باشد (مولتی‌دراپ).

3. قدرت پردازنده و حافظه: سرعت را فدای قیمت نکنید

آیا تا به حال با گوشی موبایلی کار کرده‌اید که مدام “هنگ” می‌کند؟ کار کردن با یک HMI ضعیف هم همین حس را دارد.

• CPU: اگر پروژه شما دارای انیمیشن‌های زیاد، اسکریپت‌نویسی پیچیده و دیتالاگینگ سنگین است، حتماً به سراغ مدل‌هایی با پردازنده‌های Cortex-A8 یا بالاتر بروید.
• RAM/Flash: حافظه کم باعث می‌شود نتوانید تصاویر باکیفیت یا تاریخچه طولانی از داده‌ها را ذخیره کنید.

4. نرم‌افزار طراحی: کاربرپسند بودن یا پیچیدگی؟

شاید سخت‌افزار عالی باشد، اما اگر کار با نرم‌افزار طراحی آن عذاب‌آور باشد، پروژه شما شکست می‌خورد.

• برند دلتا (Delta): نرم‌افزار DOPSoft کاملاً رایگان، بسیار کاربرپسند و دارای منابع آموزشی فراوان فارسی است. به همین دلیل در بهپو صنعت صدرا، دلتا پرفروش‌ترین برند برای ماشین‌سازان ایرانی است.
• برند زیمنس (Siemens): نرم‌افزار TIA Portal بسیار قدرتمند اما سنگین است و نیاز به لایسنس دارد. این گزینه برای پروژه‌های نفت و گاز که استاندارد بودن اولویت است، پیشنهاد می‌شود.
• برندهای متفرقه: مراقب برندهای ناشناخته چینی باشید که نرم‌افزارشان پر از باگ است و پشتیبانی ندارد.

5. شرایط محیطی و درجه حفاظت (IP Rating)

محیط نصب HMI چیست؟ اتاق تمیز داروسازی یا کنار کوره ذوب آهن؟

• استاندارد IP65: اکثر HMIها از پنل جلو ضد آب هستند. اما اگر محیط شما پر از گازهای خورنده (مثل سالن‌های رنگ یا تصفیه فاضلاب) است، باید مدل‌هایی با برد روکش‌دار (Coated PCB) تهیه کنید.
• دمای کاری: برای استفاده در مناطق گرمسیر جنوب ایران، حتماً چک کنید که HMI دمای کاری تا 50 یا 55 درجه سانتی‌گراد را تحمل کند.

6. قابلیت‌های IIoT و دسترسی از راه دور

اگر مدیر کارخانه از شما بخواهد که آمار تولید را روی موبایلش ببیند، آیا HMI شما این قابلیت را دارد؟
امروزه HMIهایی که از MQTT، VNC Server و FTP پشتیبانی می‌کنند، ارزش خرید بسیار بالاتری دارند. حتی اگر امروز به این قابلیت‌ها نیاز ندارید، خرید مدلی که این ویژگی‌ها را دارد (مثل سری DOP-100 دلتا یا سری Comfort زیمنس)، آینده پروژه شما را تضمین می‌کند.

7. برند و خدمات پس از فروش در ایران

شاید مهم‌ترین نکته در بازار ایران این باشد که “پشتیبانی این HMI چیست؟”.
اگر HMI خراب شد، آیا قطعات آن پیدا می‌شود؟ آیا کسی هست که تعمیرش کند؟

• خرید برندهای ناشناخته که فقط یک بازرگان به صورت محدود وارد کرده، ریسک بزرگی است.
• ما در بهپو صنعت صدرا بر روی برندهایی تمرکز داریم که “رنج کامل” و “خدمات پایدار” دارند. برندهایی مثل Delta، Siemens، Fatek و Weinview که سال‌هاست در ایران امتحان خود را پس داده‌اند.

نکات مهم قبل از نهایی کردن خرید HMI چیست

قبل از اینکه با کارشناسان فروش بهپو صنعت صدرا تماس بگیرید، به این نکات توجه کنید:

1. منبع تغذیه: HMIها معمولاً با برق 24 ولت DC کار می‌کنند. فراموش نکنید که یک منبع تغذیه سوئیچینگ با کیفیت و آمپر مناسب نیز در لیست خرید خود قرار دهید. نوسان برق دشمن اصلی HMI است.
2. کابل دانلود: بسیاری از HMIهای جدید با کابل پرینتری یا Micro-USB برنامه می‌گیرند، اما برخی مدل‌ها نیاز به کابل اترنت دارند. مطمئن شوید کابل مناسب را دارید.
3. محافظ صفحه: برای محیط‌های بسیار کثیف، استفاده از طلق‌های محافظ (Screen Protector) که قابل تعویض هستند، عمر تاچ پنل را چند برابر می‌کند.

نبرد برندها: بهترین مارک HMI در بازار ایران کدام است؟

زمانی که در ابتدای این سری مقالات به سوال HMI چیست پاسخ دادیم، متوجه شدیم که این تجهیز، پنجره‌ای به سمت کنترل فرآیندهاست. اما وقتی پای خرید به میان می‌آید، مشتریان در بازار ایران با جنگلی از برندهای آسیایی و اروپایی مواجه می‌شوند. از برندهای لوکس آلمانی گرفته تا مدل‌های اقتصادی چینی و تایوانی.

انتخاب برند مناسب، تنها به قیمت بستگی ندارد؛ بلکه به “موجودی بازار”، “پشتیبانی فنی” و “سازگاری نرم‌افزاری” گره خورده است. در بهپو صنعت صدرا، ما بر اساس سال‌ها تجربه فروش و بازخورد مشتریان، برندهای موجود در ایران را زیر ذره‌بین برده‌ایم. در این راهنمای جامع، نقاط قوت و ضعف هر برند را بررسی می‌کنیم تا بدانید برای پروژه شما، بهترین گزینه کدام است.

معیارهای ما برای رتبه‌بندی برندها در HMI چیست

قبل از معرفی برندها، باید بدانیم معیار سنجش یک برند خوب برای HMI چیست؟

1. سهم بازار و فراوانی: آیا اگر امروز دستگاه خراب شد، فردا می‌توانم همان مدل را در بازار پیدا کنم؟
2. قیمت: آیا قیمت آن با امکاناتش تناسب دارد؟
3. نرم‌افزار: آیا محیط برنامه‌نویسی آن ساده (User Friendly) است یا پیچیده؟
4. سخت‌افزار: کیفیت بدنه، تاچ و برد الکترونیکی چقدر قابل اعتماد است؟

1. HMI دلتا (Delta Electronics): پادشاه بلامنازع بازار ایران

اگر از هر مهندس برق ایرانی بپرسید که “پرکاربردترین برند HMI چیست؟”، بی‌تردید نام دلتا (Delta) را خواهید شنید. این شرکت تایوانی توانسته است با استراتژی هوشمندانه، بیش از 60 تا 70 درصد سهم بازار ماشین‌سازی ایران را تصاحب کند.

چرا دلتا محبوب‌ترین است؟

• تنوع مدل خیره‌کننده: دلتا برای هر بودجه‌ای یک پیشنهاد دارد. از سری‌های ارزان‌قیمت بدون اترنت گرفته تا سری‌های پیشرفته با بدنه فلزی.
• نرم‌افزار قدرتمند و رایگان: نرم‌افزار DOPSoft شاهکار دلتا است. برخلاف برندهای اروپایی که برای نرم‌افزار پول می‌گیرند، نرم‌افزار دلتا کاملاً رایگان است، محیطی بسیار بصری دارد و یادگیری آن کمتر از یک هفته زمان می‌برد.
• سازگاری عالی: HMI دلتا با تمام PLCهای دنیا (زیمنس، فتک، امرن، میتسوبیشی و…) به راحتی لینک می‌شود.

سری‌های محبوب دلتا در بهپو صنعت صدرا:

1. سری DOP-100: جدیدترین نسل HMIهای دلتا. این سری دارای پردازنده Cortex-A8 است که سرعت بوت و تعویض صفحات را بسیار بالا برده است. مدل‌های محبوبی مثل DOP-107BQ (اقتصادی) و DOP-107EG (اترنت‌دار) در این دسته قرار دارند.
2. سری DOP-W: سایزهای بزرگ (10 تا 15 اینچ) با رزولوشن بالا و اسپیکر داخلی، مناسب برای مانیتورینگ‌های پیشرفته.

مزایا: قیمت عالی، قطعات یدکی فراوان، منابع آموزشی فارسی زیاد.
معایب: کیفیت بدنه پلاستیکی در مدل‌های ارزان معمولی است (عالی نیست).

2. HMI زیمنس (Siemens): استانداردِ کیفیت و دوام

وقتی صحبت از صنایع سنگین، نفت، گاز و پتروشیمی می‌شود، پاسخ سوال “قابل‌اعتمادترین برند HMI چیست؟” فقط یک کلمه است: زیمنس.
این غول آلمانی، استانداردی را تعریف می‌کند که سایر برندها سعی می‌کنند به آن برسند. اگرچه قیمت بالایی دارد، اما “هزینه مالکیت” آن در درازمدت پایین است چون به ندرت خراب می‌شود.

دسته‌بندی HMIهای زیمنس:

1. سری Basic (KTP): مدل‌های دکمه‌ای/لمسی ساده با قیمت مناسب‌تر (البته نسبت به سایر مدل‌های زیمنس). امکانات گرافیکی محدودتری دارند اما برای کارهای روتین عالی هستند.
2. سری Comfort (TP): پرچمداران زیمنس. بدنه بسیار مقاوم، گرافیک خیره‌کننده، پورت‌های متعدد و قابلیت‌های اسکریپت‌نویسی پیشرفته.
3. سری Smart: خط تولیدی که زیمنس در چین راه انداخته تا با قیمت‌های آسیایی رقابت کند. کیفیت زیمنس را با قیمتی نزدیک به دلتا ارائه می‌دهد (موجود در بهپو صنعت صدرا).

چالش‌های زیمنس در ایران:

• نرم‌افزار: نرم‌افزار TIA Portal بسیار سنگین است (نیاز به سیستم قوی دارد) و کرک کردن آن گاهی دردسر دارد.
• قیمت: قیمت آن گاهی 3 تا 4 برابر یک مدل مشابه دلتا است.
• تشخیص اصالت: متاسفانه مدل‌های “فیک” یا “ریفر (تعمیری)” زیمنس در بازار زیاد است. خرید از فروشگاه‌های معتبر مثل بهپو صنعت صدرا برای اطمینان از اصالت کالا حیاتی است.

3. HMI فتک (Fatek): جان‌سخت و اقتصادی

شرکت فتک تایوان را بیشتر با PLCهای فوق‌العاده جان‌سختش می‌شناسند. اما HMIهای فتک نیز از همان فلسفه پیروی می‌کنند.
اگر بپرسید “اقتصادی‌ترین و بی‌آزارترین HMI چیست؟”، فتک یکی از کاندیداهاست.

• سری P5: مدل‌های استاندارد فتک.
• مزیت اصلی: هماهنگی فوق‌العاده با PLCهای فتک. اگر PLC شما فتک است، خرید HMI فتک بهترین گزینه است چون تگ‌گذاری (Tagging) بسیار ساده می‌شود.
• نرم‌افزار FvDesigner: محیطی ساده و کارآمد دارد.

4. HMI زیمنس (Siemens): مهندسی آلمانی در اوج قدرت

وقتی صحبت از HMI زیمنس می‌شود، ما با چیزی فراتر از یک نمایشگر روبرو هستیم؛ ما با اکوسیستمی به نام TIA Portal طرفیم. زیمنس، به عنوان رهبر بلامنازع اتوماسیون اروپا، HMIهای خود را در سری SIMATIC عرضه می‌کند.

فلسفه طراحی زیمنس در HMI چیست؟

زیمنس معتقد است HMI نباید فقط یک نمایشگر باشد، بلکه باید جزئی جدایی‌ناپذیر از شبکه اتوماسیون باشد. یکپارچگی (Integration) کلیدواژه زیمنس است.

مزایا و نقاط قوت HMI زیمنس:

1. یکپارچگی کامل با TIA Portal:
   بزرگترین برگ برنده زیمنس نرم‌افزار TIA Portal است. شما در یک محیط نرم‌افزاری واحد، هم PLC را برنامه می‌نویسید، هم درایو را تنظیم می‌کنید و هم HMI را طراحی می‌کنید. وقتی تگی را در PLC تغییر نام می‌دهید، به صورت خودکار در HMI هم آپدیت می‌شود. این یعنی صرفه‌جویی عظیم در زمان مهندسی.
2. سری Comfort؛ شاهکار مهندسی:
   سری TP (Comfort Panels) زیمنس از نظر سخت‌افزاری بی‌رقیب است. بدنه‌ای با کیفیت ساخت فوق‌العاده، صفحه نمایش‌هایی که از هر زاویه‌ای شفاف هستند و قابلیت PROFIenergy که مصرف برق را در زمان‌های بیکاری کنترل می‌کند.
3. عیب‌یابی سیستمی (System Diagnostics):
   قابلیت عیب‌یابی در HMI چیست؟ در زیمنس، HMI به صورت پیش‌فرض (بدون اینکه شما خطی برنامه بنویسید) می‌تواند وضعیت سلامت PLC، ماژول‌های ورودی/خروجی و شبکه را نمایش دهد. اگر سیمی قطع شود، HMI زیمنس دقیقاً نشان می‌دهد کدام ماژول و کدام پورت قطع شده است.
4. امنیت سایبری (Security):
   برای پروژه‌های زیرساختی (نفت، گاز، نیروگاه)، امنیت حرف اول را می‌زند. HMIهای زیمنس دارای لایه‌های امنیتی پیشرفته هستند که از نفوذ و دستکاری برنامه جلوگیری می‌کنند.

نکته بهپو صنعت صدرا: اگر PLC پروژه شما زیمنس (S7-1200/1500) است، شک نکنید که بهترین مکمل برای آن، یک HMI زیمنس (حتی سری Basic) است. دردسر‌های آدرس‌دهی را فراموش کنید.

5. HMI اشنایدر الکتریک (Schneider Electric): ظرافت فرانسوی، قدرت جهانی

اشنایدر الکتریک فرانسه، رقیب دیرینه زیمنس، رویکرد متفاوتی دارد. برای اشنایدر، HMI چیست؟ “رابطی هوشمند، باز و منعطف”. سری‌های Magelis (که اکنون به Harmony تغییر نام داده‌اند) پرچمداران این برند هستند.

مزایا و نقاط قوت HMI اشنایدر:

1. نرم‌افزار Vijeo Designer:
   بسیاری از کاربران معتقدند این نرم‌افزار، یکی از “خوش‌دست‌ترین” نرم‌افزارهای طراحی دنیاست. گرافیک‌ها در اشنایدر بسیار مدرن، تمیز و مینیمال هستند. کتابخانه اشیاء گرافیکی آن (Library) بسیار غنی است.
2. طراحی ماژولار (Modular Design):
   اشنایدر در سری‌های جدید Harmony GTU، نوآوری جالبی کرده است. شما می‌توانید “باکس پردازنده” (Box Module) را از “صفحه نمایش” (Display Module) جدا کنید. یعنی اگر فردا تصمیم گرفتید صفحه 10 اینچ را به 15 اینچ ارتقا دهید، نیازی نیست کل دستگاه را عوض کنید؛ فقط پنل جلو را عوض می‌کنید و مغز دستگاه ثابت می‌ماند.
3. ارتباطات باز (Open Connectivity):
   اشنایدر تعصب کمتری نسبت به زیمنس دارد. HMIهای اشنایدر دارای درایورهای بسیار قوی برای اتصال به تجهیزات آلن بردلی (Rockwell)، میتسوبیشی و امرن هستند.
4. وب‌سرور قوی:
   قابلیت EcoStruxure اشنایدر اجازه می‌دهد دسترسی از راه دور و مانیتورینگ موبایلی با امنیت بالا و بسیار روان انجام شود.

نکته: HMIهای اشنایدر معمولاً در صنایع غذایی، بسته‌بندی‌های پیشرفته و تصفیه‌خانه‌های آب محبوبیت زیادی دارند.

6. HMI امرن (Omron): دقت و سرعت ژاپنی

ژاپنی‌ها به کیفیت و قابلیت اطمینان (Reliability) معروفند. برای امرن، پاسخ به سوال HMI چیست در یک کلمه خلاصه می‌شود: “پایداری”. سری NA و NB امرن، نماد جان‌سختی در صنعت هستند.

مزایا و نقاط قوت HMI امرن:

1. طول عمر افسانه‌ای:
   در فروشگاه بهپو صنعت صدرا مشتریانی داریم که HMI امرن را پس از 15 سال کار مداوم در محیط پر از نویز، هنوز سالم نگه داشته‌اند. کیفیت قطعات الکترونیکی (خازن‌ها، بردها) در امرن در بالاترین سطح جهانی است.
2. سری NB (اقتصادی ولی قدرتمند):
   امرن با سری NB توانست بازار مدل‌های اقتصادی را هدف بگیرد. این سری با وجود قیمت مناسب، کیفیت نمایشگر فوق‌العاده‌ای دارد (LED با طول عمر 50,000 ساعت) و از پورت‌های سریال و اترنت و USB پشتیبانی می‌کند.
3. گرافیک وکتور (Vector Graphics):
   در سری‌های پیشرفته NA، گرافیک‌ها به صورت وکتور هستند. یعنی هرچقدر روی تصویر زوم کنید یا سایز آن را تغییر دهید، کیفیت تصویر افت نمی‌کند.
4. پشتیبانی از ماکرونویسی C:
   برای برنامه‌نویسان حرفه‌ای که می‌خواهند بدانند قدرت پردازش HMI چیست، امرن امکان نوشتن اسکریپت‌های پیچیده به زبان C را فراهم کرده است که دست برنامه‌نویس را برای هر نوع محاسبه‌ای باز می‌گذارد.

7. HMI اینوت (INVT): اژدهای نوظهور چینی

شاید تا چند سال پیش کسی نام INVT را نشنیده بود، اما این برند با تولید اینورترهای باکیفیت خود را ثابت کرد و اکنون در بازار HMI نیز حرف‌های زیادی برای گفتن دارد. اینوت تعریفی جدید از اینکه HMI چیست ارائه می‌دهد: “کیفیت بالا با قیمتی باورنکردنی”.

مزایا و نقاط قوت HMI اینوت:

1. قیمت رقابتی بی‌‌نظیر:
   اگر بودجه پروژه شما محدود است اما نمی‌خواهید جنس بی‌کیفیت بخرید، اینوت بهترین گزینه است. قیمت HMIهای اینوت معمولاً از دلتا و فتک هم پایین‌تر است، در حالی که امکانات مشابهی ارائه می‌دهد.
2. پورت‌های کامل:
   اینوت خساست به خرج نمی‌دهد. حتی در مدل‌های ارزان قیمت، شما معمولاً پورت اترنت، USB Host و چندین پورت COM را می‌بینید. چیزی که در برندهای دیگر آپشن محسوب می‌شود، در اینوت استاندارد است.
3. نرم‌افزار VT Designer:
   نرم‌افزار طراحی اینوت محیطی شبیه به نرم‌افزارهای استاندارد دارد و یادگیری آن ساده است. همچنین دارای قابلیت شبیه‌سازی (Simulation) آنلاین و آفلاین است.
4. مقاومت محیطی:
   بردهای HMI اینوت دارای پوشش محافظ (Coating) در برابر رطوبت و گرد و غبار هستند که برای کارخانجات نساجی و سنگ‌بری ایران بسیار مناسب است.

توصیه بهپو صنعت صدرا: برای پروژه‌های جنرال، ماشین‌سازی‌های تیراژ بالا و جایگزینی پنل‌های قدیمی، HMI اینوت یک انتخاب اقتصادی و هوشمندانه است که شما را پشیمان نخواهد کرد.

جدول مقایسه سریع: کدام یک برای شماست؟

ویژگی	زیمنس (Siemens)	اشنایدر (Schneider)	امرن (Omron)	اینوت (INVT)
خاستگاه	آلمان 🇩🇪	فرانسه 🇫🇷	ژاپن 🇯🇵	چین 🇨🇳
نقطه قوت اصلی	یکپارچگی با PLC	طراحی ماژولار	طول عمر بالا	قیمت عالی
پیچیدگی نرم‌افزار	زیاد (حرفه‌ای)	متوسط	متوسط	کم (ساده)
مناسب برای	پتروشیمی/نفت	صنایع غذایی	صنایع دقیق	ماشین‌سازی عمومی
رنج قیمت	$$$$	$$$	$$$	$

جمع‌بندی نهایی بررسی برندها

در نهایت، پاسخ به اینکه بهترین برند HMI چیست، وجود ندارد؛ بلکه “مناسب‌ترین برند برای پروژه شما” وجود دارد.

• اگر به دنبال اعتبار، استاندارد اروپا و قابلیت اطمینان صد درصدی هستید و بودجه کافی دارید، زیمنس یا اشنایدر انتخاب‌های کلاس جهانی هستند که اعتبار ماشین شما را بالا می‌برند.
• اگر به دنبال دوام ژاپنی هستید و می‌خواهید یک بار نصب کنید و فراموش کنید، امرن گزینه شماست.
• و اگر به دنبال کاهش هزینه‌ها بدون افت شدید کیفیت هستید و می‌خواهید در بازار رقابتی ایران بفروشید، اینوت (و البته دلتا که قبلاً گفتیم) بهترین یاران شما خواهند بود.

ما در بهپو صنعت صدرا افتخار داریم که سبد کاملی از این برندها را گردآوری کرده‌ایم. مهم نیست کدام برند را انتخاب می‌کنید؛ مهم این است که ما تضمین می‌کنیم کالای “اورجینال” را با “پشتیبانی فنی واقعی” به دست شما برسانیم.

جمع‌بندی بخش عملکرد HMI چیست

در نهایت، اگر بخواهیم مکانیسم عملکرد را خلاصه کنیم و بگوییم HMI چیست:
HMI پنجره‌ای هوشمند است که داده‌های خام و نامفهوم ماشین (بیت‌ها و بایت‌ها) را می‌گیرد، آن‌ها را پردازش و زیبا‌سازی می‌کند و به انسان تحویل می‌دهد. سپس فرمان‌های انسان را به زبان ماشین ترجمه کرده و بازمی‌گرداند.

کیفیت این پردازش، سرعت بروزرسانی صفحه و پایداری ارتباط، دقیقاً همان چیزی است که تفاوت یک HMI معمولی را با برندهای معتبر موجود در بهپو صنعت صدرا مشخص می‌کند. انتخاب درست سخت‌افزار بر اساس این عملکردها، تضمین‌کننده آرامش خیال تیم فنی کارخانه شماست.

آینده HMI چیست ؟

تکنولوژی HMI به سرعت در حال پیشرفت است. آینده HMI چیست؟

• HMIهای مبتنی بر وب (Web-based): امکان کنترل HMI از طریق مرورگر موبایل یا تبلت بدون نیاز به نرم‌افزار خاص.
• واقعیت افزوده (AR): اپراتور با گرفتن تبلت جلوی دستگاه، اطلاعات HMI را روی تصویر واقعی دستگاه می‌بیند.
• کنترل صوتی و ژست‌های حرکتی: فرمان دادن به دستگاه بدون لمس صفحه.
• ادغام با هوش مصنوعی (AI): HMIهای آینده می‌توانند خرابی‌ها را پیش‌بینی کرده و به اپراتور پیشنهاد اقدام اصلاحی بدهند.

ما در بهپو صنعت صدرا همواره جدیدترین تکنولوژی‌ها را رصد می‌کنیم تا به روزترین محصولات را به مشتریان ایرانی عرضه کنیم.

تکنولوژی‌های پیشرفته در HMI: زیر پوست رابط‌ های صنعتی

وقتی به سوال کلیدی HMI چیست پاسخ می‌دهیم، نباید تصور کنیم که با یک تبلت معمولی یا مانیتور خانگی روبرو هستیم. تکنولوژی‌های به کار رفته در HMI برای یک هدف مقدس طراحی شده‌اند: “بقا و عملکرد در شرایط بحرانی”.
در دل بدنه‌های مقاوم HMIهایی که در بهپو صنعت صدرا مشاهده می‌کنید، مجموعه‌ای از تکنولوژی‌های پیشرفته نمایشگر، پردازش و ارتباطات نهفته است. در این بخش، لایه‌های پنهان تکنولوژی HMI را بررسی می‌کنیم.

1. تکنولوژی نمایشگر (Display Technology) در HMI چیست

اولین چیزی که کاربر می‌بیند صفحه نمایش است. اما تفاوت تکنولوژی نمایشگر تبلت خانگی با HMI چیست؟

الف) پنل‌های TFT LCD با درجه صنعتی

اکثر HMIهای مدرن از تکنولوژی TFT (Thin Film Transistor) استفاده می‌کنند. هر پیکسل در این صفحات توسط یک ترانزیستور جداگانه کنترل می‌شود که باعث شفافیت تصویر و سرعت پاسخ‌دهی بالا می‌شود. اما نسخه صنعتی این پنل‌ها دو ویژگی حیاتی دارد:

1. روشنایی بالا (High Nits): در حالی که لپ‌تاپ‌های معمولی روشنایی حدود 250 نیت دارند، HMIهای صنعتی برای دیده شدن زیر نور شدید کارخانه، روشنایی بالای 400 تا 1000 نیت دارند.
2. زاویه دید گسترده (Wide Viewing Angle): تکنولوژی IPS به کار رفته در مدل‌های پیشرفته اجازه می‌دهد که اپراتور از کناره‌ها (مثلاً زاویه 178 درجه) هم بتواند صفحه را بدون تغییر رنگ ببیند.

ب) پوشش‌های محافظ (Conformal Coating)

بردهای الکترونیکی داخل HMI (PCB) با یک لایه ماده شیمیایی خاص پوشانده می‌شوند. این لایه از مدارات در برابر رطوبت، بخارات شیمیایی (اسیدی/بازی) و گرد و غبار فلزات محافظت می‌کند. این دقیقاً همان تکنولوژی است که باعث می‌شود HMI در محیط‌هایی که کامپیوتر معمولی یک هفته هم دوام نمی‌آورد، سال‌ها کار کند.

2. قلب پردازشی HMI چیست : معماری RISC و پردازنده‌های ARM

شاید بپرسید دلیل سرعت بالای بوت شدن و عدم هنگ کردن HMI چیست؟ پاسخ در معماری پردازنده است.
برخلاف کامپیوترها که از پردازنده‌های پرمصرف Intel یا AMD استفاده می‌کنند، HMIها از پردازنده‌های معماری RISC (معمولاً سری ARM Cortex) بهره می‌برند.

• تولید گرمای کم: این پردازنده‌ها گرمای بسیار کمی تولید می‌کنند، بنابراین HMI نیاز به فن خنک‌کننده ندارد. حذف فن یعنی حذف راه نفوذ گرد و غبار به داخل دستگاه.
• پایداری: معماری RISC دستورالعمل‌های ساده‌تر و پایدارتری دارد که احتمال کرش (Crash) کردن سیستم را به نزدیک صفر می‌رساند. این همان استانداردی است که برندهای معتبر موجود در بهپو صنعت صدرا مانند دلتا و زیمنس از آن پیروی می‌کنند.

3. سیستم عامل (OS) HMI چیست : روح دستگاه

نرم‌افزار سیستمی که سخت‌افزار را مدیریت می‌کند، در HMI متفاوت است. بسته به اینکه نوع HMI چیست، سه نوع سیستم عامل رایج داریم:

1. Proprietary Firmware: سیستم عامل‌های اختصاصی و بسته که توسط سازنده نوشته شده‌اند. بسیار سریع، امن و غیرقابل ویروسی شدن هستند (رایج در HMIهای اقتصادی).
2. Windows CE: نسخه‌ای سبک و فشرده از ویندوز که سال‌ها استاندارد صنعت بود اما در حال بازنشستگی است.
3. Linux Embedded: آینده HMIهاست. لینوکس به دلیل متن‌باز بودن، پایداری فوق‌العاده و قابلیت‌های شبکه قدرتمند، در حال تبدیل شدن به قلب تپنده HMIهای مدرن است.

4. تکنولوژی‌های ارتباطی نوین (Connectivity) در HMI چیست

امروزه دیگر HMI یک جزیره تنها نیست. تکنولوژی‌های ارتباطی جدید، HMI را به دروازه ورود به “اینترنت اشیاء صنعتی” (IIoT) تبدیل کرده‌اند.

الف) پروتکل MQTT

این پروتکل سبک برای ارسال داده‌ها به فضای ابری (Cloud) استفاده می‌شود. با تکنولوژی MQTT، HMI می‌تواند دیتای دمای کوره را مستقیماً به سرور مدیر کارخانه در شهر دیگری بفرستد.

ب) قابلیت VNC (Virtual Network Computing)

این تکنولوژی به شما اجازه می‌دهد صفحه HMI را عیناً روی موبایل یا لپ‌تاپ خود ببینید و کنترل کنید. مهندسان فنی بهپو صنعت صدرا از این قابلیت برای عیب‌یابی راه دور پروژه‌های مشتریان استفاده می‌کنند.

ج) پورت‌های ایزوله (Isolated Ports)

پورت‌های ارتباطی (RS485/CAN) در HMIهای باکیفیت، دارای تکنولوژی ایزولاسیون نوری (Optocoupler) و مغناطیسی هستند. این یعنی اگر شوک الکتریکی یا نویز شدید روی کابل دیتا بیفتد، این تکنولوژی مانع از سوختن پردازنده اصلی HMI می‌شود.

5. حافظه‌های صنعتی (Storage Tech)

تفاوت حافظه HMI با فلش مموری‌های معمولی چیست؟
HMIها از حافظه‌های Flash SLC (Single-Level Cell) استفاده می‌کنند. این نوع حافظه اگرچه گران‌تر است، اما طول عمر و قابلیت اطمینان بسیار بالاتری نسبت به حافظه‌های معمولی (MLC/TLC) دارد. این تکنولوژی تضمین می‌کند که برنامه‌ی خط تولید شما بعد از ۱۰ سال ناگهان “نپرد” یا خراب نشود.

آینده کلی HMI چیست؟ (نگاهی به تکنولوژی‌های فردا)

تکنولوژی در حال حرکت به سمت ادغام بیشتر است.

• Gesture Control: استفاده از فرمان‌های حرکتی دست (بدون لمس صفحه) برای محیط‌های آلوده و بهداشتی.
• Cloud HMI: حذف کامل سخت‌افزار فیزیکی در محل و انتقال پردازش به سرورهای ابری.
• Edge Computing: HMIهایی که خودشان هوش مصنوعی دارند و داده‌ها را قبل از ارسال تحلیل می‌کنند.

ما در بهپو صنعت صدرا دائماً در حال بروزرسانی سبد محصولات خود با این تکنولوژی‌های نوین هستیم تا صنایع ایران از قافله جهانی عقب نمانند.

نتیجه‌گیری درباره HMI چیست

HMI‌ها به‌عنوان ابزار اصلی ارتباط بین انسان و ماشین در صنایع مختلف شناخته می‌شوند. این سیستم‌ها در اتوماسیون صنعتی، کنترل فرآیندها، آموزش و بهبود بهره‌وری نقش حیاتی دارند. با توجه به پیشرفت‌های صورت‌گرفته در زمینه تکنولوژی و نیاز به کنترل و نظارت بهتر، انتخاب HMI مناسب از برندهای معتبر مانند اینوت، امرن و فتک می‌تواند کمک شایانی به افزایش کارایی و امنیت سیستم‌های صنعتی کند.

اگر به دنبال خرید HMI با کیفیت و قیمت مناسب هستید، سایت بهپو صنعت صدرا بهترین گزینه برای شماست.

سوالات متداول درباره HMI چیست

در ادامه به برخی از پرتکرارترین سوالات کاربران در مورد اینکه HMI چیست پاسخ می‌دهیم. می‌توانید این بخش را در قسمت FAQ سایت وردپرسی خود استفاده کنید.

1. HMI چیست و چه تفاوتی با مانیتور کامپیوتر دارد؟
HMI (Human Machine Interface) یک نمایشگر صنعتی است که به طور خاص برای محیط‌های خشن صنعتی (گرد و غبار، لرزش، نویز) طراحی شده و مستقیماً به PLC متصل می‌شود تا کنترل ماشین‌آلات را ممکن سازد.

 برخلاف مانیتور کامپیوتر، HMI دارای پردازنده مستقل و سیستم عامل خاص خود است و نیازی به کیس کامپیوتر ندارد.

2. آیا می‌توان از هر برند HMI برای هر برند PLC استفاده کرد؟
بله، در اکثر موارد. HMIها از پروتکل‌های ارتباطی استاندارد مانند Modbus پشتیبانی می‌کنند که اجازه می‌دهد مثلاً یک HMI دلتا را به یک PLC زیمنس متصل کنید. با این حال، استفاده از برندهای یکسان (مثلاً هر دو زیمنس) معمولاً پیکربندی را ساده‌تر می‌کند. کارشناسان بهپو صنعت صدرا می‌توانند در انتخاب مدل سازگار به شما کمک کنند.

3. آیا HMI نیاز به برنامه نویسی دارد؟
بله، HMIها نیاز به طراحی صفحات و پیکربندی دارند. این کار از طریق نرم‌افزار اختصاصی هر برند (مانند DOPSoft برای دلتا یا WinCC برای زیمنس) انجام می‌شود. محیط این نرم‌افزارها گرافیکی است و معمولاً نیاز به کدنویسی پیچیده متنی ندارد، مگر برای ماکرونویسی‌های پیشرفته.

4. عمر مفید یک HMI چقدر است؟
HMIهای صنعتی برای کارکرد طولانی مدت (معمولاً بیش از 50,000 ساعت برای بک‌لایت صفحه نمایش) طراحی شده‌اند. اگر در شرایط محیطی مناسب (دما و رطوبت استاندارد) و با تغذیه برق پایدار استفاده شوند، می‌توانند بیش از 10 سال بدون مشکل کار کنند.

5. بهترین برند HMI در ایران چیست؟
انتخاب بهترین برند به بودجه و نیاز پروژه بستگی دارد. برای پروژه‌های حساس و بزرگ، برند زیمنس (Siemens) بهترین گزینه است. برای پروژه‌های متوسط و ماشین‌سازی‌های معمول، برند دلتا (Delta) به دلیل قیمت مناسب و کارایی بالا، پرفروش‌ترین برند در ایران است که تمامی مدل‌های آن در بهپو صنعت صدرا موجود است.

6. اینترنت HMI چیست و آیا HMI قابلیت اتصال به اینترنت را دارد؟
بله، اکثر HMIهای جدید دارای پورت اترنت هستند و از قابلیت‌های IIoT (اینترنت اشیاء صنعتی) پشتیبانی می‌کنند. این ویژگی امکان مانیتورینگ از راه دور (VNC)، ارسال ایمیل هشدار و ذخیره داده‌ها در فضای ابری را فراهم می‌کند.

7. تفاوت پنل PC (Panel PC) با HMI چیست؟
HMI یک سیستم بسته با سیستم عامل اختصاصی (معمولاً ویندوز CE یا لینوکس محدود) است که فقط برنامه طراحی شده را اجرا می‌کند. اما Panel PC یک کامپیوتر کامل صنعتی (معمولاً با ویندوز 10 یا 11) است که علاوه بر نرم‌افزار مانیتورینگ، می‌تواند سایر نرم‌افزارهای ویندوزی (مثل اکسل، نرم‌افزارهای حسابداری و …) را نیز اجرا کند و قیمت بالاتری دارد.

8. رزولوشن استاندارد در HMI چیست؟
رزولوشن HMI به سایز آن بستگی دارد. برای مدل‌های 4.3 اینچ معمولاً 480×272 پیکسل، برای 7 اینچ 800×480 پیکسل و برای مدل‌های 10 اینچ و بالاتر معمولاً 1024×600 یا 1280×800 پیکسل است. هرچه رزولوشن بالاتر باشد، گرافیک‌ها شفاف‌تر و جزئیات دقیق‌تر دیده می‌شوند.

9. سیستم عامل HMI چیست و آیا HMI سیستم عامل ویندوز دارد؟
HMIهای معمولی (Standard Panels) سیستم عامل بسته (Firmware) یا لینوکس امبدد دارند. اما HMIهای پیشرفته نوع “PC-Based” می‌توانند ویندوز 10 یا ویندوز IoT داشته باشند که قیمت بسیار بالاتری دارند.

10. پورت COM در HMI چیست و چه کاربردی دارد؟
پورت COM یا سریال، درگاهی برای اتصال به PLCها، اینورترها و کنترلر دما است. این پورت معمولاً از استانداردهای RS232 (برای فاصله کم و تک دستگاه) و RS485 (برای فاصله زیاد و چند دستگاه) پشتیبانی می‌کند. اکثر HMIهای موجود در بهپو صنعت صدرا دارای حداقل 2 یا 3 پورت COM مجزا هستند.

11. منظور از IP65 در مشخصات HMI چیست؟
IP (Ingress Protection) درجه حفاظت بدنه است. عدد اول (6) یعنی دستگاه کاملاً ضد گرد و غبار است. عدد دوم (5) یعنی مقاوم در برابر پاشش آب با فشار کم (مثل شستشو با شلنگ) است. توجه کنید که معمولاً فقط پنل جلویی HMI دارای IP65 است و پشت آن باید داخل تابلو محفوظ باشد.

12. پروتکل VNC در HMI چیست؟
VNC (Virtual Network Computing) تکنولوژی‌ای است که اجازه می‌دهد صفحه نمایش HMI را از راه دور روی موبایل یا کامپیوتر مشاهده و کنترل کنید. این قابلیت برای مانیتورینگ مدیران یا تعمیرات از راه دور بسیار کاربردی است.

13. آیا می‌توان از تبلت معمولی به جای HMI صنعتی استفاده کرد؟
به لحاظ فنی با نرم‌افزارهای خاص می‌شود، اما به لحاظ صنعتی خیر. تبلت‌های معمولی در برابر گرما، نویز الکتریکی تابلو برق، ضربه و گرد و غبار مقاوم نیستند و پورت‌های صنعتی (RS485) را ندارند. استفاده از تبلت ریسک توقف خط تولید را به شدت بالا می‌برد.

14. “ماکرو نویسی” در HMI چیست؟
ماکرو نویسی (Macro Scripting) قابلیت نوشتن برنامه‌های کوچک دستوری (شبیه زبان C) داخل خود HMI است. با این کار می‌توان محاسبات ریاضی، جابجایی داده‌ها و عملیات منطقی را بدون درگیر کردن PLC، مستقیماً توسط HMI انجام داد.

15. تفاوت پورت USB Host و USB Client در HMI چیست؟

• USB Host: برای اتصال فلش مموری (جهت ذخیره دیتا)، موس، کیبورد یا بارکدخوان به HMI استفاده می‌شود.
• USB Client: برای اتصال لپ‌تاپ به HMI جهت دانلود و آپلود برنامه استفاده می‌شود.

16. برای شروع یادگیری HMI، کدام مدل را پیشنهاد می‌کنید؟
برای دانشجویان و کسانی که می‌خواهند تازه یاد بگیرند HMI چیست و کار با آن را شروع کنند، سری اقتصادی دلتا (مانند مدل‌های 7 اینچ سری 100) بهترین گزینه است. قیمت مناسبی دارد و نرم‌افزار آن نیاز به لایسنس ندارد و پیچیده نیست. همچنین قابلیت شبیه‌سازی (Simulation) روی کامپیوتر را دارد حتی بدون داشتن سخت‌افزار.

17. آیا HMI دلتا می‌تواند به PLC زیمنس وصل شود؟
بله، صد در صد. این یکی از بزرگترین مزیت‌های HMIهای مستقل است. شما می‌توانید HMI دلتا را بخرید و از طریق پروتکل‌های استاندارد (مثل ارتباط سریال یا اترنت) به PLC زیمنس سری S7-1200 یا S7-300 متصل کنید. کارشناسان بهپو صنعت صدرا نقشه سیم‌کشی این ارتباط را به شما ارائه می‌دهند.

18. تفاوت قیمت HMI اترنت دار و بدون اترنت چقدر است؟
اختلاف قیمت معمولاً بین 10 تا 20 درصد است. اما توصیه اکید ما این است که این هزینه اندک را بپردازید. پورت اترنت سرعت دانلود برنامه را بسیار بالا می‌برد و دست شما را برای توسعه‌های آینده باز می‌گذارد.

19. گارانتی HMI در بهپو صنعت صدرا چگونه است؟
تمامی HMIهای عرضه شده در مجموعه ما دارای ضمانت اصالت کالا و گارانتی معتبر شرکتی هستند. همچنین تیم فنی ما تا لحظه راه‌اندازی و روشن شدن دستگاه، پشتیبانی فنی تلفنی را به شما ارائه می‌دهند.

20. عمر مفید تاچ اسکرین HMI چقدر است؟
استاندارد عمر مفید برای صفحات لمسی صنعتی معمولاً بیش از 1 میلیون بار لمس در هر نقطه است. اگر با اجسام تیز (مثل پیچ‌گوشتی) به صفحه ضربه زده نشود، تاچ پنل سال‌ها بدون مشکل کار می‌کند.

21. اگر HMI قدیمی ما سوخت، می‌توانیم مدل جدید جایگزین کنیم؟
بله. اگر فایل برنامه قدیمی (Source Code) را داشته باشید، معمولاً نرم‌افزارهای جدید قابلیت تبدیل (Convert) برنامه‌های قدیمی به مدل‌های جدید را دارند. اگر سورس را ندارید، باید برنامه از نو نوشته شود که تیم پروژه بهپو صنعت صدرا می‌تواند این کار را برای شما انجام دهد.

22. آیا HMI قابلیت اتصال به فلش مموری را دارد؟
بله، اکثر مدل‌های امروزی دارای پورت USB Host هستند. کاربرد این پورت در HMI چیست؟ شما می‌توانید فلش مموری را وصل کنید تا داده‌های تولید (Data Log) روی آن ذخیره شود، یا از طریق فلش برنامه جدید را روی دستگاه بریزید و حتی ماوس و کیبورد کامپیوتر را به HMI وصل کنید.
