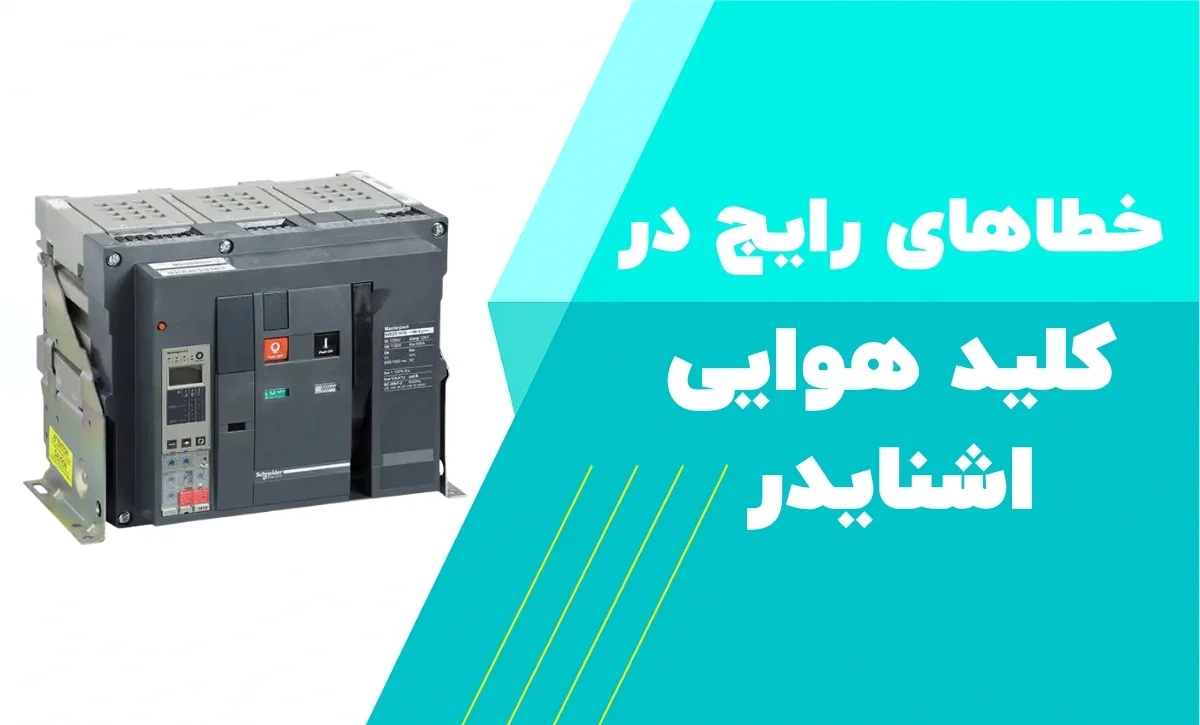

خطاهای رایج در کلید هوایی اشنایدر و روش رفع آن

مقدمه: خطاهای رایج در کلید هوایی اشنایدر، تهدیدی برای پایداری

در تأسیسات صنعتی، کلید هوایی اشنایدر (Masterpact) به عنوان اصلی‌ترین قطع‌کننده مدار در تابلوهای توزیع اصلی، نقشی حیاتی در حفاظت از تجهیزات و جان افراد دارد. با این حال، به دلیل پیچیدگی مکانیسم و سیستم‌های الکترونیکی، بروز خطاهای رایج در کلید هوایی اشنایدر اجتناب‌ناپذیر است. شناخت دقیق این خطاهای رایج در کلید هوایی اشنایدر و روش‌های عیب‌یابی تخصصی، امری ضروری برای حفظ تداوم عملیات و به حداقل رساندن زمان توقف (Downtime) در سایت بهپو صنعت صدرا است. این مقاله، به صورت جامع، ۵ خطای رایج در کلید هوایی اشنایدر را بررسی کرده و راهکارهای عملی برای رفع آن‌ها ارائه می‌دهد.

خطای ۱: تریپ ناخواسته یا کاذب؛ رایج‌ترین خطاهای رایج در کلید هوایی اشنایدر

یکی از متداول‌ترین خطاهای رایج در کلید هوایی اشنایدر، عمل کردن (تریپ) کلید در شرایطی است که هیچ بار اضافی یا اتصال کوتاهی وجود ندارد. این پدیده، که به تریپ کاذب معروف است، می‌تواند ناشی از عوامل پنهان یا تنظیمات نادرست باشد.

علل اصلی تریپ ناخواسته در کلید هوایی اشنایدر

• اختلال در سیستم زمین (Ground Fault): دلیل اصلی بسیاری از خطاهای رایج در کلید هوایی اشنایدر مربوط به تنظیمات حساسیت بالای محافظت خطای زمین است که حتی نشت‌های جزئی نیز باعث تریپ می‌شود.

• نویز و شوک‌های گذرا (Transient Surges): نویزهای الکتریکی شدید ناشی از سوئیچینگ خازن‌ها یا بارهای القایی می‌تواند باعث عملکرد نامنظم واحد کنترل (Micrologic) شود.

• لرزش مکانیکی: در محیط‌های پر ارتعاش، مکانیزم تریپ ممکن است به دلیل لرزش، فعال شود.

روش‌های عیب‌یابی و رفع این خطای رایج

1. بررسی گزارش خطا (Event Log): ابتدا باید دلیل دقیق این خطای رایج در کلید هوایی اشنایدر را از طریق واحد کنترل Masterpact مشاهده کرد.

2. تنظیم مجدد محافظت‌ها: اگر دلیل، خطای زمین گذرا بود، حساسیت محافظت خطای زمین را در تنظیمات واحد Micrologic کاهش دهید.

خطای ۲: عدم شارژ فنر (Spring Charge)؛ یک خطای مکانیکی رایج

عدم توانایی کلید هوایی اشنایدر در شارژ کردن فنر عملیاتی، مانع از وصل شدن کلید می‌شود و یک خطای رایج در کلید هوایی اشنایدر با منشأ مکانیکی-الکتریکی است.

علل اصلی عدم شارژ فنر در کلید هوایی اشنایدر

• اشکال در موتور شارژ (Motor Operator): سوختن موتور یا خرابی گیربکس داخلی موتور شارژ، متداول‌ترین خطاهای رایج در کلید هوایی اشنایدر در این بخش هستند.

• خرابی میکروسوئیچ‌های موقعیت: میکروسوئیچ‌هایی که وضعیت “فنر شارژ شده” را تشخیص می‌دهند، اگر خراب شوند، موتور قبل از اتمام شارژ متوقف می‌شود.

• کمبود ولتاژ تغذیه: ولتاژ تغذیه موتور شارژ فنر (AC/DC) اگر از حد مجاز کمتر باشد، موتور قدرت لازم برای شارژ کامل را ندارد.

روش‌های عیب‌یابی و رفع این خطای رایج در کلید هوایی اشنایدر

1. بررسی ولتاژ تغذیه موتور: ولتاژ صحیح را در ترمینال‌های موتور شارژ اندازه‌گیری کنید.

2. تست عملکرد دستی: فنر را به صورت دستی شارژ کنید تا مطمئن شوید مکانیسم گیر نکرده است. در صورت سالم بودن مکانیسم، مشکل از سیستم الکتریکی است.

 خطای ۳: عدم نمایش اطلاعات یا خرابی واحد کنترل (Micrologic)

خرابی واحد کنترل، به معنی از کار افتادن حفاظت اصلی کلید هوایی اشنایدر است. این مورد یکی از جدی‌ترین خطاهای رایج در کلید هوایی اشنایدر محسوب می‌شود.

 علل اصلی خرابی واحد کنترل در کلید هوایی اشنایدر

• قطع شدن تغذیه داخلی: واحدهای Micrologic اغلب از جریان مدار (CT) تغذیه می‌شوند. جریان‌های بسیار پایین می‌توانند باعث خاموش شدن واحد کنترل شوند.

• آسیب فیزیکی/نویز شدید: نویزهای شدید الکترومغناطیسی یا ضربه فیزیکی می‌تواند به مدارهای الکترونیکی Micrologic آسیب بزند.

• مشکلات سنسورهای جریان (CTs): خرابی یا اتصال نادرست سنسورهای جریان به واحد کنترل، باعث خطای نمایش یا تریپ نامنظم می‌شود.

روش‌های عیب‌یابی و رفع این خطای رایج

تزریق جریان ثانویه: با استفاده از دستگاه تست ثانویه، جریان تزریق کنید تا مطمئن شوید واحد کنترل روشن و کالیبره می‌شود.

تعویض واحد کنترل: متأسفانه در صورت خرابی داخلی و شدید، واحد کنترل Masterpact معمولاً قابل تعمیر نبوده و باید تعویض شود.

خطای ۴: گرم شدن بیش از حد ترمینال‌ها؛ یک خطای رایج با پیامدهای خطرناک

یکی از خطاهای رایج در کلید هوایی اشنایدر که می‌تواند به آتش‌سوزی منجر شود، گرم شدن غیرعادی اتصالات ترمینال‌ها است.

 علل اصلی گرم شدن ترمینال‌ها

• شل بودن اتصالات: اصلی‌ترین دلیل، شل بودن پیچ‌های ترمینال‌ها است که مقاومت الکتریکی را افزایش داده و گرما تولید می‌کند. این مورد یک خطای رایج در کلید هوایی اشنایدر پس از نصب یا نگهداری غیراصولی است.

• عدم انطباق مواد: استفاده از شینه‌ها با جنس نامناسب یا ناسازگار در نقطه اتصال.

روش‌های عیب‌یابی و رفع این خطای رایج

بازرسی حرارتی (ترموویژن): با دوربین ترموویژن، نقاط داغ را شناسایی کنید.

گشتاور مجدد (Retorquing): با استفاده از آچار گشتاور، تمام پیچ‌های ترمینال را بر اساس استاندارد سازنده کلید هوایی اشنایدر محکم کنید.

خطای ۵: عدم عملکرد مکانیزم در حالت تست (Test Position)

اگر کلید هوایی اشنایدر از نوع کشویی باشد، عدم عملکرد صحیح در موقعیت تست (Test Position) یکی از خطاهای رایج در کلید هوایی اشنایدر در بخش نگهداری است.

 علل اصلی عدم عملکرد در حالت تست

• عدم اتصال پین‌های کنترل: پین‌های موقعیت‌نما یا کانکتورهای مدار کنترل که در موقعیت تست باید وصل باشند، دچار آلودگی یا خرابی شده‌اند.

• مشکلات مکانیکی کشویی: گیر کردن یا سختی در حرکت ریل‌های محفظه (Cradle).

 روش‌های عیب‌یابی و رفع این خطای رایج

تمیزکاری کانکتورها: پین‌ها و کانکتورهای مدار کنترل را با اسپری‌های پاک‌کننده الکتریکی تمیز کنید.

روانکاری: مکانیزم‌های کشویی و قفل‌ها را روانکاری کنید.

 نتیجه‌گیری: مدیریت خطاهای رایج در کلید هوایی اشنایدر

شناسایی و رفع به‌موقع خطاهای رایج در کلید هوایی اشنایدر، نه تنها عمر تجهیز را افزایش می‌دهد، بلکه ضامن ایمنی شبکه است. با داشتن یک برنامه نگهداری پیشگیرانه و استفاده از ابزارهای تخصصی عیب‌یابی (مانند ترموویژن و دستگاه تست ثانویه)، می‌توانید این خطاهای رایج در کلید هوایی اشنایدر را به حداقل برسانید. بهپو صنعت صدرا شما را در تأمین قطعات و مشاوره تخصصی عیب‌یابی خطاهای رایج در کلید هوایی اشنایدر یاری می‌دهد.

سوالات متداول (FAQ) درباره خطاهای رایج در کلید هوایی اشنایدر

چرا کلید هوایی اشنایدر تریپ (Trip) ناخواسته می‌کند در حالی که جریانی وجود ندارد؟

تریپ ناخواسته یا کاذب، یکی از خطاهای رایج در کلید هوایی اشنایدر است که معمولاً به دلیل نویزهای شدید الکتریکی (Surges)، تنظیمات بیش از حد حساس محافظت خطای زمین (خصوصاً در Micrologic)، یا خرابی‌های موقت در میکروسوئیچ‌های داخلی ناشی از لرزش رخ می‌دهد. ابتدا گزارش خطا را بررسی و سپس حساسیت تنظیمات حفاظتی را تعدیل کنید.

 چگونه می‌توانیم از سلامت واحد کنترل الکترونیکی (Trip Unit) کلید هوایی Masterpact اطمینان حاصل کنیم؟

پاسخ: بهترین روش برای اطمینان از سلامت واحد کنترل (Micrologic)، استفاده از دستگاه تست تزریق ثانویه (Secondary Injection Test Set) است. این دستگاه، جریان‌های شبیه‌سازی شده (مانند اضافه‌بار و اتصال کوتاه) را به واحد کنترل تزریق می‌کند تا عملکرد دقیق و زمان‌بندی تریپ آن را در شرایط واقعی بررسی و کالیبره کند.

 اگر فنر شارژ (Spring Charge) در کلید هوایی اشنایدر شارژ نشود، مشکل از کجاست؟

پاسخ: عدم شارژ فنر، از خطاهای رایج در کلید هوایی اشنایدر با منشأ مکانیکی یا الکتریکی است. معمولاً مشکل از خرابی موتور شارژ (Motor Operator)، قطعی در سیم‌کشی تغذیه موتور، یا خرابی میکروسوئیچ‌های موقعیت‌نما است که وظیفه دارند به مدار فرمان، اتمام فرآیند شارژ را اطلاع دهند.

 گرم شدن بیش از حد ترمینال‌های کلید هوایی Masterpact ناشی از چیست؟

پاسخ: این یکی از خطرناک‌ترین خطاهای رایج در کلید هوایی اشنایدر است که تقریباً همیشه به دلیل شُل بودن اتصالات ترمینال‌ها رخ می‌دهد. شل بودن باعث افزایش مقاومت الکتریکی نقطه‌ای، تولید گرما، و در نهایت سوختگی اتصال می‌شود. برای رفع این خطا، باید پیچ‌ها با آچار گشتاور (Torque Wrench) و بر اساس استاندارد سازنده، محکم شوند.

 آیا امکان تعمیر واحد کنترل Micrologic در صورت خرابی وجود دارد؟

پاسخ: در اغلب موارد، واحد کنترل الکترونیکی (Micrologic) به دلیل حساسیت بالا و طراحی ماژولار، قابل تعمیر نیست. اشنایدر الکتریک توصیه می‌کند در صورت خرابی شدید یا عدم کالیبره شدن، واحد کنترل باید با یک واحد جدید (که با مدل و جریان نامی کلید هوایی شما مطابقت دارد) جایگزین شود.
