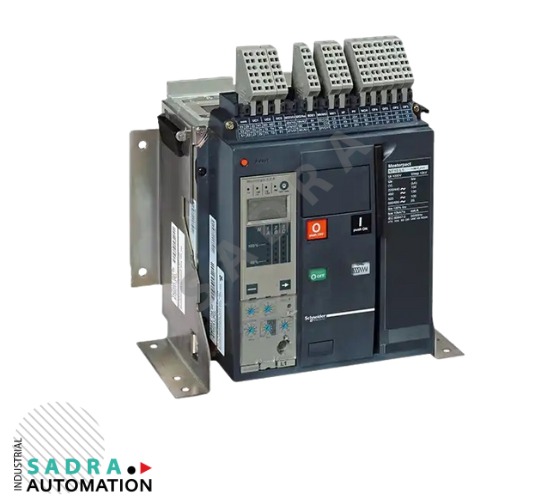

کلید هوایی اشنایدر 800 آمپر سه پل NT فیکس 42kA یکی از محصولات پیشرفته برای حفاظت از مدارهای الکتریکی در شرایط مختلف با ولتاژ و جریان نامی بالا است. این کلیدها که به عنوان کلید اصلی، کلید کل و کلید اتوماتیک هوایی شناخته میشوند، با بهرهگیری از فناوریهای مدرن و رلههای پیشرفته، حفاظتهای پایه و سلکتیو دقیقی را ارائه میدهند. طراحی این کلیدها به گونهای است که در دو مدل ثابت و کشویی تولید میشوند. مدل ثابت برای نصب دائمی و مدل کشویی برای نصب آسان و جابجایی پس از نصب مناسب است.
کلید هوایی اشنایدر 800 آمپر سه پل NT فیکس 42kA یکی از اعضای قدرتمند و صنعتی از سری Masterpact NT شرکت Schneider Electric است. این کلید هوایی سهپل با ظرفیت ۸۰۰ آمپر برای حفاظت مدارهای قدرت در شبکههای فشار ضعیف طراحی شده و قادر است جریانهای بالا را بهصورت ایمن قطع کند.
در واقع این مدل از کلید هوایی اشنایدر، انتخابی ایدهآل برای استفاده به عنوان کلید اصلی (Main Breaker) یا کلید فیدر در تابلوهای برق صنعتی، ساختمانی، نیروگاهی و کارخانهای است.
در فروشگاه بهپو صنعت صدرا این محصول به صورت اصلی و دارای گارانتی رسمی عرضه میشود و قابلیت تنظیم، نصب و تست فنی در محل نیز برای پروژههای صنعتی فراهم است.
سری NT از کلیدهای هوایی اشنایدر برای جریانهای ۶۰۰ تا ۱۶۰۰ آمپر طراحی شدهاند. این کلیدها نسخه کوچکتر از سری Masterpact NW هستند و با طراحی فشردهتر، مناسب تابلوهای با فضای محدود میباشند.
کلید هوایی اشنایدر 800 آمپر سه پل NT فیکس 42kA با فریم NT08 توانایی مدیریت جریان تا ۸۰۰ آمپر را دارد و از نظر مکانیکی و الکتریکی بسیار مقاوم است.
واحد Micrologic در کلید هوایی اشنایدر 800 آمپر سه پل NT فیکس 42kA، حفاظت جامع مدار را فراهم میکند. حفاظتها شامل موارد زیر است:
L (Long Time): حفاظت در برابر اضافهبار
S (Short Time): حفاظت در برابر جریانهای اتصال کوتاه با تأخیر
I (Instantaneous): حفاظت آنی در برابر اتصال کوتاه شدید
G (Ground Fault): حفاظت خطای زمین
این تنظیمات به صورت دقیق از طریق واحد Micrologic قابل تنظیم هستند.
به لطف طراحی پیشرفته، مکانیزم داخلی کلید از سیستم Double Breaking Contacts بهره میبرد که باعث افزایش طول عمر کنتاکتها و اطمینان از قطع مطمئن در جریانهای بالا میشود.
همچنین زمان قطع (Breaking Time) بسیار سریع است که از گسترش خطا به سایر قسمتها جلوگیری میکند.
با افزودن ماژولهای ارتباطی (Communication Modules) کلید NT08H13P2EF میتواند دادههای عملکردی مانند جریان، انرژی مصرفی، رخدادها و وضعیت مدار را از طریق Modbus یا Ethernet به سیستمهای مانیتورینگ مرکزی ارسال کند.
این ویژگی برای پروژههای صنعتی و هوشمند بسیار ارزشمند است.
محصولات سری NT اشنایدر با بدنهای از مواد مقاوم در برابر حرارت و شوک طراحی شدهاند. کنتاکتها از آلیاژ نقره با کیفیت بالا ساخته شدهاند تا در برابر جرقه و حرارت مقاومت مناسبی داشته باشند.
طراحی ارگونومیک، نصب آسان، و قابلیت تست مکانیکی بدون برق از دیگر نقاط قوت این مدل است.
| مشخصه | مقدار |
|---|---|
| مدل | NT08H13P2EF |
| برند سازنده | Schneider Electric |
| سری | Masterpact NT |
| نوع کلید | هوایی (Air Circuit Breaker – ACB) |
| تعداد پل | 3 پل |
| جریان نامی (In) | 800 آمپر |
| ولتاژ نامی کاری (Ui) | تا 690 ولت AC |
| ولتاژ نامی عایقی (Uimp) | 8 کیلوولت |
| فرکانس کاری | 50/60 هرتز |
| ظرفیت قطع نهایی (Icu) | حدود 42 کیلوآمپر در 415 ولت (بسته به پیکربندی) |
| واحد تریپ (Trip Unit) | Micrologic (قابل تنظیم LSIG) |
| نوع نصب | فیکس (Fixed) |
| درجه حفاظت بدنه | IP20 در تابلو بسته |
| دمای کاری مجاز | -5 تا +60 درجه سانتیگراد |
| استاندارد طراحی | IEC 60947-2 |
| کاربرد | تابلوهای اصلی توزیع برق، تابلو موتورخانهها، مراکز داده، پستهای صنعتی |
| کشور سازنده | فرانسه / تحت لیسانس اشنایدر |
| ضمانت اصالت کالا | بهپو صنعت صدرا |
کلید هوایی اشنایدر 800 آمپر سه پل NT فیکس 42kA در پروژههای زیر کاربرد گستردهای دارد:
تابلوهای اصلی برق کارخانهها و کارگاهها
مراکز داده، بیمارستانها و ساختمانهای تجاری بزرگ
سیستمهای UPS و ژنراتور
خطوط تولید با بارهای موتوری
سیستمهای توزیع انرژی در مراکز صنعتی
| مدل | جریان نامی (A) | نوع نصب | سری | ظرفیت قطع مرجع | کاربرد اصلی |
|---|---|---|---|---|---|
| NT06H13P2EF | 630 A | Fixed | NT | 36 kA | تابلوهای متوسط |
| NT08H13P2EF | 800 A | Fixed | NT | 42 kA | تابلوهای اصلی صنعتی |
| NT10H13P2EF | 1000 A | Fixed | NT | 50 kA | پستهای توزیع بزرگ |
| NT12H13P2EF | 1250 A | Fixed | NT | 65 kA | تابلوهای با توان بالا |
🔹 کلید هوایی اشنایدر 800 آمپر سه پل NT فیکس 42kA دقیقاً در نقطه تعادل بین توان مناسب و قیمت اقتصادیتر قرار دارد و برای اکثر پروژههای صنعتی با جریان تا ۸۰۰ آمپر بهترین گزینه محسوب میشود.
نصب در تابلو تهویهدار: کلید هوایی اشنایدر 800 آمپر سه پل NT فیکس 42kA باید در تابلو با تهویه مناسب نصب شود تا از افزایش دما جلوگیری گردد.
بررسی گشتاور پیچها: قبل از برقدار کردن مدار، تمامی پیچها باید با گشتاور استاندارد سفت شوند.
تست دستی قبل از بهرهبرداری: حتماً عملکرد مکانیکی کلید را چند بار بدون برق بررسی کنید.
تنظیم دقیق رله حفاظتی: واحد Micrologic را بر اساس نوع بار تنظیم کنید.
تست دورهای: توصیه میشود هر شش ماه عملکرد تریپ و وضعیت کنتاکتها بررسی شود.
| ویژگی | توضیح |
|---|---|
| 🔸 حفاظت چندمرحلهای LSIG | جلوگیری از آسیب دیدن تجهیزات در شرایط خطا |
| 🔸 ساختار مستحکم و مقاوم | دوام بالا در شرایط محیطی سخت |
| 🔸 طراحی فشرده | مناسب تابلوهایی با فضای محدود |
| 🔸 واحد تریپ Micrologic قابل تنظیم | افزایش انعطاف در حفاظت مدار |
| 🔸 قابلیت مانیتورینگ انرژی | امکان ثبت و کنترل پارامترهای الکتریکی |
| 🔸 قطع سریع و ایمن | جلوگیری از گسترش خطا به سایر مدارها |
| 🔸 نصب آسان | سازگاری با سیستمهای توزیع برق اشنایدر |
| 🔸 پشتیبانی فنی در بهپو صنعت صدرا | نصب، تست و تنظیم در محل پروژه |
کلید هوایی اشنایدر 800 آمپر سه پل NT فیکس 42kA یکی از پرفروشترین مدلهای سری NT است. این کلید با کیفیت ساخت بالا، حفاظت دقیق Micrologic و دوام طولانی، انتخابی مطمئن برای پروژههای صنعتی و تاسیساتی است.
📦 برای استعلام قیمت، موجودی و دریافت مشاوره تخصصی رایگان با کارشناسان بهپو صنعت صدرا تماس بگیرید. تیم فنی ما آماده است تا متناسب با نیاز پروژه شما، مدل و تنظیمات مناسب کلید را پیشنهاد دهد.
۱. تفاوت مدل NT08H13P2EF با NT10H13P2EF چیست؟
مدل NT10 برای جریانهای تا 1000 آمپر طراحی شده و ظرفیت قطع بالاتری دارد، اما از نظر عملکرد حفاظتی مشابه هستند.
۲. آیا کلید هوایی اشنایدر 800 آمپر سه پل NT فیکس 42kA قابلیت نصب به صورت کشویی دارد؟
نسخه فعلی Fixed است اما در صورت نیاز، مدل کشویی (Drawout) از همین خانواده قابل سفارش از بهپو صنعت صدرا است.
۳. آیا میتوان از کلید هوایی اشنایدر 800 آمپر سه پل NT فیکس 42kA برای ژنراتور استفاده کرد؟
بله، کلید NT08H13P2EF با تنظیمات Micrologic میتواند به عنوان کلید ورودی ژنراتور یا کلید کوپلینگ مورد استفاده قرار گیرد.
۴. واحد Micrologic چطور تنظیم میشود؟
این واحد دارای دکمههای مخصوص برای تنظیم مقادیر L، S، I و G بوده و امکان کالیبراسیون دستی یا از طریق نرمافزار را دارد.
۵. گارانتی کلید هوایی اشنایدر 800 آمپر سه پل NT فیکس 42kA از طرف چه شرکتی ارائه میشود؟
فروشگاه بهپو صنعت صدرا اصالت کالا و سلامت فنی محصول را تضمین کرده و در صورت نیاز خدمات نصب و تست ارائه میدهد.
| مدل | NT08H13P2EF |
|---|---|
| تعداد پلها | 3 پل (سه فاز) |
| جریان نامی | 800 آمپر |
| درجه حفاظت (IP) | IP20 |
| قدرت قطع اتصال | 42kA |
| نحوه اتصال | فیکس |
| واحد تریپ | Micrologic 2.0 |
موجود در انبار
در زیر میتوانید پاسخ سوالات خود را بیابید. در غیر این صورت از ما بپرسید، ما همیشه به سوالات شما پاسخ خواهیم داد. (جهت ویرایش این قسمت به پیکربندی پوسته > تب متفرقه > سوالات متداول مراجعه نمایید.)
کلید هوایی اشنایدر سه پل 800 آمپر سری NT مدل NT08H13P2EF
آرمان صنعت پایا
کلید اصلی تابلو برق کارخانه با همین مدل جایگزین شد. نصب ساده و کیفیت بالا از مزیتهای بارز آن است
سامان افضلی
ما از کلید NT08 در تابلو اصلی ژنراتور استفاده کردیم. عملکرد بسیار مطمئنی داره و Micrologic هم به خوبی وضعیت جریان رو نمایش میده
