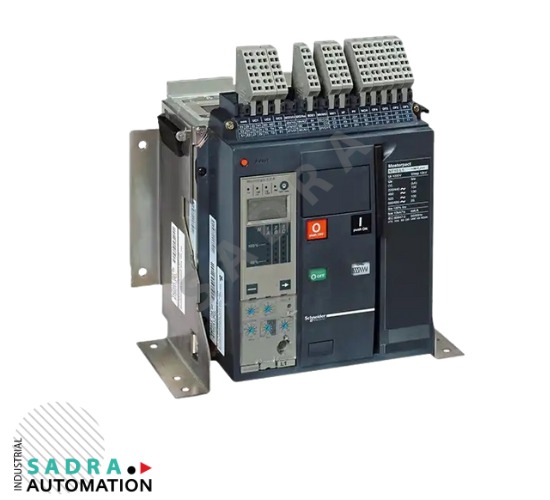

کلید هوایی اشنایدر 1600 آمپر سه پل NT کشویی 42kA یکی از محصولات پیشرفته برای حفاظت از مدارهای الکتریکی در شرایط مختلف با ولتاژ و جریان نامی بالا است. این کلیدها که به عنوان کلید اصلی، کلید کل و کلید اتوماتیک هوایی شناخته میشوند، با بهرهگیری از فناوریهای مدرن و رلههای پیشرفته، حفاظتهای پایه و سلکتیو دقیقی را ارائه میدهند. طراحی این کلیدها به گونهای است که در دو مدل ثابت و کشویی تولید میشوند. مدل ثابت برای نصب دائمی و مدل کشویی برای نصب آسان و جابجایی پس از نصب مناسب است.
کلید هوایی اشنایدر 1600 آمپر سه پل NT کشویی 42kA از سری Masterpact/ComPact NT اشنایدر الکتریک یک کلید قدرت (Air/Masterpact) سهپل است که برای مدارهای توزیع قدرت با جریان نامی بالا طراحی شده است. این خانواده برای کاربردهای توزیع اصلی و حفاظت ورودی تابلوها در کارخانهها، ساختمانهای بزرگ، مراکز داده و پستهای توزیع طراحی شدهاند و این کلید هوایی اشنایدر قابلیت نصب بهصورت فیکس یا کشویی (drawout) و ترکیب با واحدهای تریپ الکترونیک Micrologic را دارند. مشخصهای که برای این کلید هوایی در فهرست کاتالوگهای مرجع دیده میشود عبارت است از جریان نامی ۱۶۰۰ آمپر و پیکربندی سه پل.
مناسب بهعنوان کلید اصلی (Main) یا کلید ورودی تابلوهای توزیع در صنایع بزرگ، کارخانجات و ساختمانهای تجاری/اداری.
مناسب برای حفاظت و قطع سریع در برابر اضافهبار، اتصال کوتاه و خطاهای زمین، با واحد تریپ قابل تنظیم (Micrologic).
کلید هوایی اشنایدر 1600 آمپر سه پل NT کشویی 42kA گزینه مطلوب برای پروژههایی که نیاز به قابلیت مانیتورینگ، هماهنگی حفاظتی و قابلیت drawout (کشویی) دارند.
جریان نامی (In): 1600 A (سهپل)
سری / خانواده: Masterpact NT (ComPact NT / Masterpact NT family).
واحد تریپ (Trip Unit): معمولاً با Micrologic (مثلاً Micrologic 2E یا نسخههای مربوطه) عرضه میشود؛ مدلهای عرضهشده در بازار ایران برای NT16H13P2ED اغلب با Micrologic 2E پیکربندی شدهاند اما این گزینه قابل تغییر است
ظرفیت قطع (Icu / Ics): برای کلید هوایی اشنایدر 1600 آمپر سه پل NT کشویی 42kA مقدار 42 kA در 415/440 ولت می باشد؛ با این حال Masterpact NT بسته به فریم/تیپ و پیکربندی رله میتواند مقادیر بالاتر هم داشته باشد (مثلاً 50 kA یا 65 kA برای برخی تیپها)
| مشخصه فنی | مقدار / توضیح |
|---|---|
| مدل محصول | Schneider Electric Masterpact NT — NT16H13P2ED |
| نوع | کلید هوایی / Power Air Circuit Breaker (ACB) |
| تعداد پل | 3P (سهپل) |
| جریان نامی (In) | 1600 A (at 40°C) |
| فریم / تیپ | NT16 H1 / H2 خانواده NT16 |
| واحد تریپ (Trip Unit) | Micrologic 2.0E |
| ظرفیت قطع (Icu) | 42 kA @ 415–440 V |
| ظرفیت عملکرد (Ics) | در نمونهها Ics ~ 100% Icu یا مقادیر قراردادی مشخص میشود |
| ولتاژ عملیاتی نامی (Ue) | تا 690 V AC (عملیات/کاربری) |
| فرکانس | 50 / 60 Hz |
| استانداردها | IEC 60947-2 |
| نوع نصب | کشویی (Drawout) |
| نمایشگر / کنتاکت کمکی | پشتیبانی از کنتاکتهای موقعیت/خطا و ماژولهای مانیتورینگ |
| قابلیت مانیتورینگ | با Micrologic و ماژولهای PowerLogic/Modbus امکان مانیتورینگ جریان، انرژی و رویدادها وجود دارد. |
| دمای کاری مجاز | +60°C |
| درجه حفاظت | بسته به محفظه تابلو؛ بدنه کلید داخل تابلو معمولاً IP20/40 بسته به نصب است. |
| وزن تقریبی | وابسته به پیکربندی/ماژولها |
واحد تریپ (Micrologic): سیستم Micrologic ارائهشده با Masterpact امکان تنظیم پارامترهای حفاظتی (L : long-time, S : short-time, I : instantaneous, G : ground fault) را با رزولوشن بالا فراهم میآورد و امکان ثبت رخدادها، اندازهگیری انرژی/توان و ارتباط با سیستم کنترل (Modbus/Profibus) را دارد.
ظرفیت قطع واقعی: کلید هوایی اشنایدر 1600 آمپر سه پل NT کشویی 42kA، ظرفیت قطع واقعی (Icu) وابسته به فریم (H1/H2/H3) و پیکربندی کارخانهای است. برای مثال در برخی صفحات رسمی NT16 با فریم H1 مقدار 42 kA ذکر شده است، و برای تیپ H2 یا پیکربندیهای دیگر مقدار بالاتری (مثلاً 50 kA) در دسترس است.
گزینههای نصب: مدلهای NT بهصورت فیکس یا دراوآت (کشویی) عرضه میشوند؛ نسخه کشویی برای تعمیر سریع و جایگزینی مناسب است، اما نیاز به کرادل/شاسی و تجهیزات مکانیکی مربوطه دارد
| معیار | NT16H13P2ED | نمونه مشابه NT16H13P2EF | نمونه کوچکتر NT12H13P2ED (1250A) |
|---|---|---|---|
| جریان نامی (In) | 1600 A | 1600 A (مشابه) — تفاوت در پیکربندی تریپ/استاندارد ممکن است. | 1250 A (کمتر، مناسب بارهای کمتـر). |
| ظرفیت قطع مرجع | ~42 kA — استعلام دیتاشیت لازم | برخی پیکربندیها ممکن است 50 kA یا 10% تفاوت داشته باشند | معمولاً پایینتر (مثلاً 42 kA یا کمتر بسته به فریم). |
| نوع واحد تریپ | Micrologic (قابلسفارشی) — معمولاً Micrologic 2E در بازار. | Micrologic | Micrologic یا واحد الکترونیک مشابه برای 1250A. |
| فیکس / کشویی | نسخه کشویی (drawout) گزارش شده؛ فیکس هم قابلسفارشی است. | مشابه | نسخههای NT12 معمولاً با همان گزینهها عرضه میشوند. |
| مناسب برای | تابلوهای اصلی صنعتی و پستهای توزیع با جریان بالا | کاربردهای صنعتی با نیاز به ظرفیت قطع بالاتر | تابلوهای با جریان کمتر/مصارف متوسط |
کلید هوایی اشنایدر 1600 آمپر سه پل NT کشویی 42kA یک راهحل حرفهای از خانواده Masterpact NT است که برای توزیع برق ۱۶۰۰ آمپری و محافظت در سطح تابلوهای اصلی طراحی شده است.
پارامترهای کلیدی مثل جریان نامی 1600A و ظرفیت قطع مرجع ~42 kA در فهرست فروشندگان و صفحات مرجع دیده شدهاند اما برای طراحی نهایی پروژه و اطمینان از مطابقت با نیازها، دیتاشیت رسمی کد فنی دقیق را از نماینده (یا پورتال Schneider) دریافت و بر اساس آن اقدام کن.
۱) آیا کلید هوایی اشنایدر 1600 آمپر سه پل NT کشویی 42kA برای کار در 690 V مناسب است؟
Masterpact NT معمولاً برای ولتاژهای تا 690 V AC طراحی شده است.
۲) Icu واقعی کلید هوایی اشنایدر 1600 آمپر سه پل NT کشویی 42kA چقدر است؟
شرکت اشنایدر الکتریک برای این کد معمولاً 42 kA @ 415/440 V گزارش کردهاند؛ ولی بسته به فریم H1/H2 و پیکربندی تریپ، مقدار میتواند متفاوت باشد
۳) آیا کلید هوایی اشنایدر 1600 آمپر سه پل NT کشویی 42kA کشویی (drawout) است؟
بله — نمونههای NT16H13P2ED که در فهرست عرضهشدهاند معمولاً بهصورت drawout/کشویی گزارش شدهاند؛ اما نسخه فیکس نیز قابلسفارش است.
۴) چه واحد تریپی همراه کلید هوایی اشنایدر 1600 آمپر سه پل NT کشویی 42kA نصب میشود؟
معمولاً Micrologic (مثلاً Micrologic 2E یا نسخههای مرتبط) که قابلیت تنظیم LSIG و مانیتورینگ را دارد.
۵) برای پروژهام چه مدار حفاظتی باید تنظیم کنم؟
پارامترها شامل تنظیمات long-time (حرارتی)، short-time، instantaneous و ground-fault است. طراحی براساس بار راهاندازی، هماهنگی با سایر کلیدها و جدولهای selectivity انجام شود.
| مدل | NT16H13P2ED |
|---|---|
| تعداد پلها | 3 پل (سه فاز) |
| جریان نامی | 1600 آمپر |
| درجه حفاظت (IP) | IP20 |
| قدرت قطع اتصال | 42kA |
| نحوه اتصال | کشویی |
| واحد تریپ | Micrologic 2.0 |
