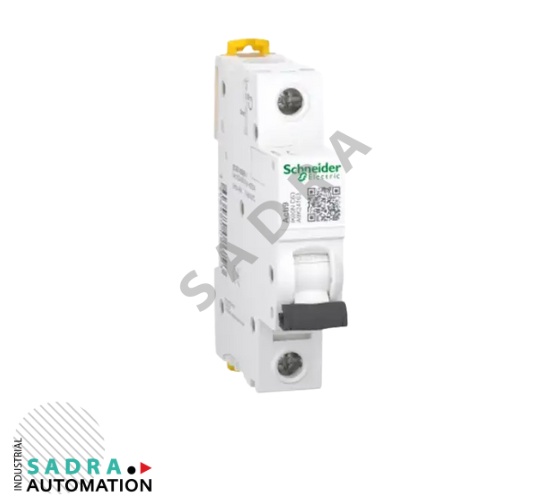

کلید مینیاتوری اشنایدر تیپ C تک فاز 4 آمپر AC/DC مدل A9F74104

توضیحات

معرفی کلید مینیاتوری تک فاز 4 آمپر 6kA اشنایدر

کلید مینیاتوری تک فاز 4 آمپر 6kA اشنایدر یکی از محصولات پرفروش و دقیق از سری Acti9 iC60N است که برای حفاظت مدارهای تک‌فاز در برابر اضافه‌بار (Overload) و اتصال کوتاه (Short Circuit) طراحی شده است. این کلید مینیاتوری با جریان نامی ۴ آمپر و منحنی قطع C، برای حفاظت از مدارهای کنترلی و بارهای القایی سبک تا متوسط (مانند موتورهای کوچک، ترانس‌ها و سیستم‌های روشنایی) کاملاً مناسب است. در ادامه این مطلب که در سایت بهپو صنعت صدرا می خوانید، به مزایای اصلی و مشخصه های فنی این کلید مینیاتوری پرداخته ایم.

معرفی سری Acti9 iC60N

سری Acti9 iC60N از خانواده محصولات حرفه‌ای اشنایدر است که با تمرکز بر کیفیت ساخت بالا، ایمنی کاربر و طول عمر طولانی توسعه یافته است.
در این سری از فناوری‌های اختصاصی اشنایدر نظیر VisiTrip و VisiSafe استفاده شده که وضعیت عملکرد کلید را به‌صورت دیداری مشخص می‌کنند.

ویژگی VisiTrip کمک می‌کند تا در صورت بروز خطا (قطع شدن مدار به دلیل اضافه‌بار یا اتصال کوتاه)، کاربر به‌سرعت متوجه شود کدام کلید باعث قطع مدار شده است.

عملکرد فنی کلید مینیاتوری اشنایدر مدل A9F74104

کلید مینیاتوری تک فاز 4 آمپر 6kA اشنایدر ترکیبی از دو سیستم حفاظتی است که به‌صورت هماهنگ کار می‌کنند:

1. حفاظت حرارتی (Thermal Protection):
   در زمان عبور جریان بیش از مقدار نامی (۴ آمپر)، المنت بی‌متال داخلی به تدریج گرم شده و پس از مدت کوتاهی مدار را قطع می‌کند تا از آسیب به کابل‌ها و تجهیزات جلوگیری شود.

2. حفاظت مغناطیسی (Magnetic Protection):
   در زمان بروز اتصال کوتاه، سیستم مغناطیسی در کمتر از ۰.۱ ثانیه مدار را ایمن قطع می‌کند.

منحنی قطع C نشان می‌دهد که کلید در برابر جریان‌های لحظه‌ای ۵ تا ۱۰ برابر جریان نامی (یعنی بین ۲۰ تا ۴۰ آمپر) واکنش نشان می‌دهد. این مشخصه کلید مینیاتوری تک فاز 4 آمپر 6kA اشنایدر باعث می‌شود برای بارهای القایی با جریان راه‌اندازی لحظه‌ای، مانند پمپ‌ها، موتورها و کنترلرها، بهترین گزینه باشد.

جدول مشخصات فنی کلید مینیاتوری تک پل 4 آمپر تیپ C اشنایدر A9F74104

ویژگی‌ها و مزایای کلید مينياتوری تک فاز 4 آمپر 6kA اشنایدر موتوری AC/DC

🔹 ۱. طراحی جمع‌وجور و ماژولار

کلید مینیاتوری تک فاز 4 آمپر 6kA اشنایدر با عرض ۱۸ میلی‌متر برای هر پل طراحی شده و فضای بسیار کمی در تابلو برق اشغال می‌کند. این ویژگی برای پروژه‌هایی با محدودیت فضا بسیار مهم است.

🔹 ۲. ایمنی فوق‌العاده بالا

دارای فناوری VisiSafe که به کاربر نشان می‌دهد مدار به‌صورت فیزیکی از منبع برق جدا شده و هیچ خطری برای تماس وجود ندارد.

🔹 ۳. طول عمر بالا

• عمر مکانیکی: بیش از ۲۰,۰۰۰ سیکل قطع و وصل

• عمر الکتریکی: بیش از ۱۰,۰۰۰ بار عملکرد در بار کامل

🔹 ۴. کارکرد در دو نوع مدار AC و DC

کلید مینیاتوری تک فاز 4 آمپر 6kA اشنایدر می‌تواند در مدارهای ۲۳۰ ولت AC و تا ۲۵۰ ولت DC کار کند، بنابراین برای پروژه‌های متنوع صنعتی و تجاری قابل استفاده است.

🔹 ۵. ظرفیت قطع بالا (6kA)

توانایی قطع جریان خطای تا ۶ کیلوآمپر بدون آسیب دیدن کلید یا تجهیزات متصل‌شده، از مزایای اصلی این محصول است.

🔹 ۶. نصب آسان روی ریل DIN

با طراحی استاندارد، نصب و جداسازی آن روی ریل ۳۵ میلی‌متری DIN بسیار سریع و بدون ابزار خاص انجام می‌شود.

🔹 ۷. سازگاری با تجهیزات جانبی

قابلیت اتصال به لوازم جانبی اشنایدر مانند:

• کنتاکت کمکی (OF)

• کنتاکت خطا (SD)

• قفل ایمنی

• شینه توزیع

🔹 ۸. استاندارد جهانی و کیفیت تضمین‌شده

کلید مینیاتوری تک فاز 4 آمپر 6kA اشنایدر تولید شده طبق استانداردهای بین‌المللی IEC 60898-1 و IEC 60947-2 و دارای نشان CE اروپا است.

کاربردهای کلید مینیاتوری تک فاز 4 آمپر 6kA اشنایدر

به دلیل جریان نامی ۴ آمپر و تیپ C، کلید مینیاتوری تک فاز 4 آمپر 6kA اشنایدر برای کاربردهای زیر مناسب است:

• مدارهای کنترل صنعتی

• تابلو برق‌های روشنایی

• سیستم‌های BMS (مدیریت ساختمان هوشمند)

• مدارهای تغذیه PLC و سنسورها

• تابلوهای آسانسور و درب اتوماتیک

• سیستم‌های DC مانند UPS یا انرژی خورشیدی

در محیط‌هایی که نیاز به دقت بالا در حفاظت و فضای کم در تابلو برق وجود دارد، این مدل یکی از بهترین انتخاب‌هاست.

مقایسه کلید مینیاتوری تک فاز 4 آمپر 6kA اشنایدر با سایر مدل‌های سری iC60N

ساختار داخلی کلید مینیاتوری تک فاز 4 آمپر 6kA اشنایدر

کلید مینیاتوری تک فاز 4 آمپر 6kA اشنایدر از اجزای دقیقی تشکیل شده است:

• اهرم دستی (Handle): برای قطع و وصل دستی مدار

• المنت حرارتی (بی‌متال): برای حفاظت در برابر اضافه‌بار

• سیم‌پیچ مغناطیسی: برای قطع سریع اتصال کوتاه

• محفظه قوس الکتریکی (Arc Chamber): جهت مهار قوس و افزایش ایمنی

• نشانگر خطا (VisiTrip): تشخیص سریع خطا پس از قطع مدار

این طراحی هوشمندانه باعث افزایش عمر مفید و عملکرد دقیق در شرایط سخت می‌شود.

مزایای استفاده از کلید مینیاتوری تک فاز 4 آمپر 6kA اشنایدر در پروژه‌های صنعتی

• ایمنی بالا و عملکرد دقیق

• کیفیت ساخت بی‌رقیب و طول عمر زیاد

• سازگاری با محیط‌های صنعتی و مسکونی

• قابلیت تشخیص سریع خطا (VisiTrip)

• قابلیت نصب تجهیزات جانبی و توسعه آسان تابلو برق

• نصب ساده بدون نیاز به ابزار خاص

• پشتیبانی از ولتاژهای AC و DC

نکات مهم هنگام نصب کلید مینیاتوری تک فاز 4 آمپر 6kA اشنایدر

1. پیش از نصب، کلید را در وضعیت OFF قرار دهید.

2. از کابل با سطح مقطع مناسب (حداقل ۱.۵mm² برای ۴ آمپر) استفاده کنید.

3. برای مدارهای DC پلاریته را رعایت کنید.

4. در تابلو برق‌های فشرده، تهویه مناسب در نظر بگیرید.

5. هنگام اتصال چند کلید، از شینه‌های استاندارد اشنایدر استفاده کنید.

جمع‌بندی نهایی درباره کلید مینیاتوری تک فاز 4 آمپر 6kA اشنایدر

کلید مینیاتوری تک فاز 4 آمپر 6kA اشنایدر از سری Acti9 iC60N، یکی از دقیق‌ترین و مطمئن‌ترین گزینه‌ها برای حفاظت مدارهای AC و DC است.
کلید مینیاتوری تک فاز 4 آمپر 6kA اشنایدر با ظرفیت قطع ۶kA، ایمنی بالا، طول عمر زیاد و قابلیت کار در محیط‌های مختلف، انتخابی ایده‌آل برای تابلو برق‌های صنعتی، ساختمانی و هوشمند است.

🔋 ویژگی‌های برجسته کلید مینیاتوری تک فاز 4 آمپر 6kA اشنایدر:

• جریان نامی ۴ آمپر

• منحنی C برای بارهای القایی

• کارکرد در مدارهای AC/DC

• ظرفیت قطع 6kA

• ایمنی بالا با VisiSafe

• طول عمر مکانیکی بالا

• استاندارد جهانی IEC

اگر به دنبال کلید مینیاتوری باکیفیت و مطمئن برای مدارهای حساس یا کنترل روشنایی هستید، کلید مینیاتوری تک فاز 4 آمپر 6kA اشنایدر از برند اشنایدر الکتریک انتخابی مطمئن، بادوام و مقرون‌به‌صرفه است.

سوالات متداول درباره کلید مینیاتوری تک فاز 4 آمپر 6kA اشنایدر

۱. کلید مینیاتوری تک فاز 4 آمپر 6kA اشنایدر برای چه نوع مدارهایی مناسب است؟
برای مدارهای کنترل، روشنایی، تابلو برق‌های صنعتی و سیستم‌های DC کاربرد دارد.

۲. منحنی تیپ C چه معنایی دارد؟
منحنی C به معنای واکنش کلید در برابر جریان‌های لحظه‌ای بین ۵ تا ۱۰ برابر جریان نامی است؛ مناسب برای بارهای القایی متوسط.

۳. آیا کلید مینیاتوری تک فاز 4 آمپر 6kA اشنایدر در مدار DC هم قابل استفاده است؟
بله، تا ولتاژ ۲۵۰ ولت DC عملکرد مطمئن دارد.

۴. ظرفیت قطع 6kA یعنی چه؟
یعنی کلید می‌تواند جریان خطایی تا ۶۰۰۰ آمپر را بدون آسیب قطع کند.

۵. تفاوت بین سری iC60N و iC60L چیست؟
سری iC60N برای حفاظت عمومی‌تر و با ظرفیت قطع بالاتر طراحی شده، در حالی که iC60L اقتصادی‌تر است.

۶. آیا می‌توان تجهیزات جانبی به کلید مینیاتوری تک فاز 4 آمپر 6kA اشنایدر متصل کرد؟
بله، با کنتاکت کمکی، قفل مکانیکی، نشانگر خطا و شینه توزیع سازگار است.

۷. آیا کلید مینیاتوری تک فاز 4 آمپر 6kA اشنایدر برای مصارف خانگی هم قابل استفاده است؟
بله، برای مدارهای روشنایی یا پریز با جریان پایین کاملاً مناسب است.
