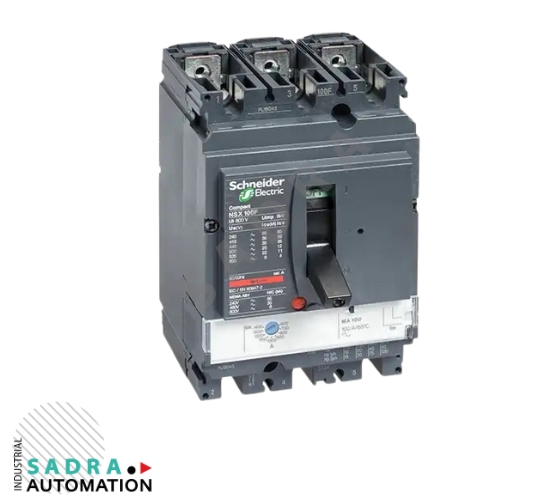

کلید اتوماتیک اشنایدر NSX100 سه پل 16 آمپر مدل LV429637 حفاظت TM-D

توضیحات

معرفی کلید اتوماتیک 16 آمپر مدل LV429637 اشنایدر

کلید اتوماتیک 16 آمپر مدل LV429637 اشنایدر یکی از محصولات پرکاربرد سری Compact NSX100 شرکت Schneider Electric فرانسه است. این کلید اتوماتیک با ظرفیت جریان 16 آمپر و سیستم حفاظتی TM-D (حرارتی-مغناطیسی)، وظیفه محافظت از مدارهای الکتریکی در برابر اضافه بار، جریان‌های اتصال کوتاه و خطاهای احتمالی را برعهده دارد.

این کلید اتوماتیک اشنایدر از نوع سه پل (3P) بوده و برای سیستم‌های سه‌فاز AC تا ولتاژ 690 ولت طراحی شده است. با قدرت قطع بالا و کیفیت ساخت ممتاز، گزینه‌ای ایده‌آل برای استفاده در تابلو برق‌های صنعتی، ساختمان‌های تجاری و پروژه‌های زیرساختی محسوب می‌شود.

کاربردهای کليد اتوماتیک 16 آمپر اشنایدر سه پل 36kA حفاظت TM-D

کلید اتوماتیک 16 آمپر مدل LV429637 اشنایدر برای طیف وسیعی از کاربردها در صنایع مختلف مناسب است، از جمله:

• تابلو برق‌های صنعتی و کارخانه‌ای

• سیستم‌های روشنایی و تهویه در پروژه‌های ساختمانی

• حفاظت موتورهای الکتریکی با جریان پایین

• سیستم‌های پمپاژ و کنترل فرآیند

• تأسیسات عمومی مانند بیمارستان‌ها، مراکز داده و هتل‌ها

• تابلوهای اصلی و فرعی در مراکز توزیع برق

به لطف طراحی سه‌پل، کلید اتوماتیک 16 آمپر مدل LV429637 اشنایدر می‌تواند در سیستم‌های سه‌فاز به‌صورت مطمئن و ایمن عمل کرده و در مواقع بروز خطا، مدار را به سرعت قطع کند.

جدول مشخصات فنی کلید اتوماتیک سه پل 16 آمپر سری NSX100F اشنایدر مدل LV429637

عملکرد حفاظتی کليد اتوماتیک 16 آمپر اشنایدر سه پل 36kA LV429637 حفاظت TM-D

سیستم حفاظتی TM-D در کلید اتوماتیک 16 آمپر مدل LV429637 اشنایدر، ترکیبی از دو مکانیزم اصلی حرارتی و مغناطیسی است که برای حفاظت از مدار طراحی شده‌اند:

🔹 حفاظت حرارتی (Thermal Protection)

در برابر اضافه بار طولانی‌مدت، واحد حرارتی که از بیمتال ساخته شده است، گرم می‌شود و مدار را پس از مدت مشخصی قطع می‌کند. این ویژگی از آسیب‌دیدگی کابل‌ها و تجهیزات جلوگیری می‌کند.

🔹 حفاظت مغناطیسی (Magnetic Protection)

در هنگام بروز اتصال کوتاه، جریان ناگهانی شدید باعث فعال شدن قسمت مغناطیسی می‌شود و کلید به‌صورت آنی مدار را قطع می‌کند. این عمل در کسری از ثانیه انجام شده و از بروز خطرات جدی جلوگیری می‌کند.

ویژگی‌ها و قابلیت‌ های کلید اتوماتیک 16 آمپر مدل LV429637 اشنایدر

کلید اتوماتیک 16 آمپر مدل LV429637 اشنایدر مجموعه‌ای از ویژگی‌های برجسته دارد که آن را از محصولات مشابه متمایز می‌سازد. در ادامه به مهم‌ترین آنها اشاره می‌شود:

✅ ۱. طراحی فشرده و کاربردی

بدنه کوچک و مقاوم کلید اتوماتیک 16 آمپر مدل LV429637 اشنایدر باعث می‌شود در فضای محدود تابلو برق به راحتی قابل نصب باشد. طراحی ارگونومیک اشنایدر دسترسی به پیچ‌ها و ترمینال‌ها را ساده‌تر کرده است.

✅ ۲. عملکرد دقیق و سریع

به لطف سیستم TM-D، کلید اتوماتیک 16 آمپر مدل LV429637 اشنایدر قادر است خطاهای جریان را با دقت بالا تشخیص داده و در زمان مناسب اقدام به قطع مدار کند.

✅ ۳. قدرت قطع بالا

با ظرفیت قطع 36kA، این کلید می‌تواند حتی در شرایط اتصال کوتاه شدید نیز به‌صورت ایمن عمل کند.

✅ ۴. سازگاری با تجهیزات جانبی

کلید اتوماتیک 16 آمپر مدل LV429637 اشنایدر قابلیت اتصال انواع کنتاکت کمکی (OF/SD)، موتور عملگر (Motor Mechanism) و قفل ایمنی (Padlock) را دارد که آن را برای سیستم‌های هوشمند و اتوماسیون صنعتی ایده‌آل می‌سازد.

✅ ۵. طول عمر بالا

با بیش از 20 هزار بار عملکرد مکانیکی و 10 هزار بار عملکرد الکتریکی، این کلید گزینه‌ای اقتصادی و بادوام برای پروژه‌های طولانی‌مدت است.

✅ ۶. انطباق با استانداردهای جهانی

کلید اتوماتیک 16 آمپر مدل LV429637 اشنایدر دارای گواهینامه‌های IEC 60947-2، CE و CCC است که نشان‌دهنده کیفیت، ایمنی و دقت طراحی آن می‌باشد.

✅ ۷. قابلیت اطمینان در محیط‌های سخت

مواد مقاوم در برابر حرارت و طراحی ضد گردوغبار باعث می‌شود این کلید در شرایط محیطی دشوار نیز عملکرد قابل اعتمادی داشته باشد.

مزایای استفاده از کليد اتوماتیک 16 آمپر اشنایدر سه پل 36kA حفاظت TM-D در سیستم‌های برق

• افزایش سطح ایمنی و حفاظت مدارها

• جلوگیری از خسارات ناشی از اضافه بار و اتصال کوتاه

• سهولت نصب و نگهداری

• عملکرد پایدار در محدوده دمایی گسترده

• امکان افزودن تجهیزات کنترلی و جانبی

• مناسب برای مصارف صنعتی و ساختمانی

• کاهش نیاز به تعمیرات و افزایش عمر تابلو برق

نحوه نصب و تنظیم کلید کلید اتوماتیک 16 آمپر مدل LV429637 اشنایدر

نصب کلید اتوماتیک 16 آمپر مدل LV429637 اشنایدر بسیار ساده است و نیاز به ابزار خاصی ندارد. کافی است آن را به‌صورت ثابت (Fixed Type) بر روی ریل یا صفحه تابلو برق نصب کرده و ورودی و خروجی‌ها را متصل کنید.

نکات مهم هنگام نصب:

1. اطمینان از تطابق جریان مدار با جریان نامی 16 آمپر کلید

2. بررسی سفت بودن اتصالات جهت جلوگیری از حرارت اضافی

3. رعایت فاصله مجاز بین کلیدها برای تهویه مناسب

4. در صورت استفاده از تجهیزات جانبی، تنظیمات حفاظتی به‌درستی انجام شود

عملکرد سیستم TM-D در کلید اتوماتیک 16 آمپر مدل LV429637 اشنایدر

سیستم TM-D ترکیبی از دو بخش مکانیکی و حرارتی است:

• بخش حرارتی: در اثر عبور جریان اضافه بار، صفحه بیمتال خم شده و مکانیزم قطع مدار را فعال می‌کند.

• بخش مغناطیسی: در زمان اتصال کوتاه، میدان مغناطیسی قوی ایجاد شده و قطع آنی مدار را انجام می‌دهد.

این سیستم نیاز به هیچ منبع تغذیه خارجی ندارد و به صورت خودکار و مکانیکی عمل می‌کند.

کاربرد کلید اتوماتیک 16 آمپر مدل LV429637 اشنایدر در صنایع مختلف

کلید اتوماتیک 16 آمپر مدل LV429637 اشنایدر در صنایع گوناگون مورد استفاده قرار می‌گیرد:

• صنایع فولاد، سیمان و پتروشیمی

• تابلو برق‌های کارخانجات تولیدی

• سیستم‌های برق اضطراری و UPS

• تابلوهای کنترل پمپ و فن

• پروژه‌های عمرانی، اداری و تجاری

• مراکز داده و اتاق‌های کنترل

مقایسه کلید اتوماتیک 16 آمپر اشنایدر مدل LV429637 با مدل‌های مشابه

کلید اتوماتیک 16 آمپر مدل LV429637 اشنایدر به دلیل جریان پایین و حفاظت حرارتی-مغناطیسی دقیق، گزینه‌ای ایده‌آل برای تابلوهای توزیع کوچک و مدارهای کنترل محسوب می‌شود.

نکات نگهداری و سرویس دوره‌ای کلید اتوماتیک 16 آمپر اشنایدر مدل LV429637

• هر ۶ ماه یک‌بار عملکرد کلید را با فشار دستی تست کنید.

• ترمینال‌ها را از نظر شل بودن یا حرارت اضافی بررسی کنید.

• از تمیز بودن محیط اطراف کلید و عدم تجمع گردوغبار مطمئن شوید.

• در صورت مشاهده بوی سوختگی یا تغییر رنگ، کلید را تعویض نمایید

خرید کلید اتوماتیک 16 آمپر مدل LV429637 اشنایدر از فروشگاه بهپو صنعت صدرا

فروشگاه بهپو صنعت صدرا، یکی از معتبرترین مراکز تأمین تجهیزات برق صنعتی در ایران است که محصولات اشنایدر الکتریک از جمله مدل LV429637 را به‌صورت اصل، با گارانتی و قیمت رقابتی عرضه می‌کند.

✅ مزایای خرید از بهپو صنعت صدرا:

• تضمین اصالت کالا

• مشاوره فنی تخصصی

• ارسال سریع به سراسر کشور

• قیمت به‌روز و رقابتی

• پشتیبانی کامل پس از فروش

جمع‌بندی نهایی درباره کلید اتوماتیک 16 آمپر مدل LV429637 اشنایدر

کلید اتوماتیک اشنایدر NSX100 سه پل 16 آمپر مدل LV429637 با حفاظت TM-D، یک انتخاب هوشمندانه برای حفاظت از مدارهای قدرت و کنترل در پروژه‌های صنعتی و ساختمانی است.
با طراحی فشرده، عملکرد دقیق، سازگاری با تجهیزات جانبی و دوام بالا، این کلید یکی از محبوب‌ترین محصولات اشنایدر الکتریک محسوب می‌شود. اگر به دنبال خرید این محصول با قیمت مناسب، گارانتی اصالت کالا و پشتیبانی تخصصی هستی، فروشگاه بهپو صنعت صدرا بهترین مرجع برای تأمین تجهیزات برق صنعتی است.

سوالات متداول درباره کلید اتوماتیک 16 آمپر مدل LV429637 اشنایدر

1. کلید اتوماتیک 16 آمپر مدل LV429637 اشنایدر برای چه کاربردی مناسب است؟
برای حفاظت مدارهای سه‌فاز با جریان پایین تا 16 آمپر مانند تابلوهای کنترل و روشنایی.

2. آیا کلید اتوماتیک 16 آمپر مدل LV429637 اشنایدر قابل تنظیم است؟
بله، واحد حرارتی آن از 0.7 تا 1 برابر جریان نامی قابل تنظیم است.

3. تفاوت LV429637 با C10F3TM016 چیست؟
هر دو از سری NSX100 هستند اما کد فنی و کارخانه تولید متفاوتی دارند. عملکرد حفاظتی یکسان است.

4. آیا قابلیت نصب تجهیزات جانبی دارد؟
بله، امکان افزودن کنتاکت کمکی، هشداردهنده خطا و موتور عملگر وجود دارد.

5. آیا کلید اتوماتیک 16 آمپر مدل LV429637 اشنایدر برای تابلو برق خانگی مناسب است؟
در صورت نیاز به حفاظت مدارهای سه‌فاز با جریان پایین، بله مناسب است.
