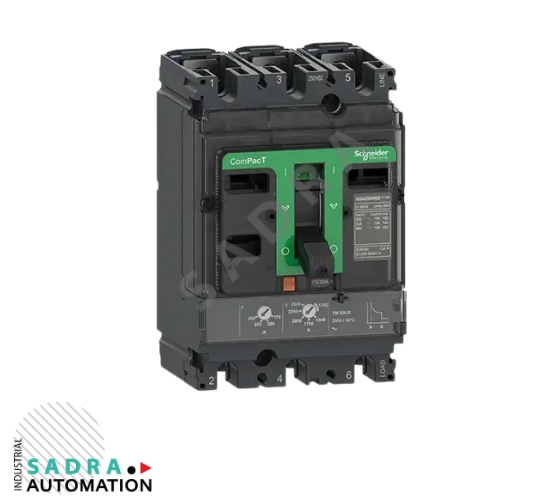

کلید اتوماتیک 16 آمپر مدل C10F3TM016 اشنایدر به دلیل مزایای فنی و کارایی بالا، یکی از بهترین انتخاب‌ها برای حفاظت از سیستم‌های الکتریکی در محیط‌های صنعتی و تجاری است. این کلیدها با رنج جریانی 100 تا 690 آمپر و مقاومت در برابر ولتاژ ضربه تا 8 کیلوولت، امنیت و کارایی فوق‌العاده‌ای را ارائه می‌دهند. کلیدهای اتوماتیک سری NSX100 اشنایدر با مقاومت در برابر دماهای بالا تا 105 درجه سانتی‌گراد، نصب و راه‌اندازی آسان، و امکان اتصال به واحد نمایشگر برای مانیتورینگ دقیق‌تر، مزایای متعددی دارند. این کلیدها به‌ویژه برای محافظت از خطوط توزیع برق، موتورهای الکتریکی، و تجهیزات حساس بسیار مناسب هستند. از این کلید اتوماتیک اشنایدر در جمع آوری تابلو برق استفاده می‌شود.
کلید اتوماتیک 16 آمپر مدل C10F3TM016 اشنایدر از خانواده Compact NSX100 است و یکی از پرکاربردترین کلیدهای اتوماتیک در حوزه توزیع برق محسوب می‌شود. این کلید اتوماتیک با جریان نامی 16 آمپر و نوع حفاظت TM-D (حرارتی-مغناطیسی) طراحی شده است تا از تجهیزات و مدارهای سه‌فاز در برابر اضافه بار و اتصال کوتاه محافظت کند.
این کلید اتوماتیک اشنایدر از نوع سه پل (3P) است، در محدوده ولتاژ کاری 690 ولت AC عمل می‌کند و به‌صورت فیکس (Fixed) روی تابلو نصب می‌شود. طراحی فشرده، عملکرد دقیق و قابلیت اطمینان بالا باعث شده کلید اتوماتیک 16 آمپر مدل C10F3TM016 اشنایدر در بین برقکاران صنعتی، پیمانکاران و شرکت‌های برق بسیار محبوب باشد.
کلید اتوماتیک 16 آمپر مدل C10F3TM016 اشنایدر مناسب استفاده در انواع تابلو برق‌ها و سیستم‌های توزیع انرژی است، از جمله:
تابلو برق‌های صنعتی در کارخانجات
سیستم‌های تهویه مطبوع و سرمایش صنعتی
پمپ‌ها و موتورهای کوچک
تابلو برق‌های ساختمانی
تأسیسات عمومی، بیمارستانی و تجاری
مراکز داده (Data Center) و تابلوهای UPS
به دلیل طراحی سه‌فاز، این مدل برای مدارهای سه‌فاز با جریان پایین تا متوسط گزینه‌ای کاملاً بهینه است.
| مشخصه | توضیحات |
|---|---|
| برند | Schneider Electric |
| سری محصول | Compact NSX |
| مدل دقیق | C10F3TM016 |
| نوع کلید | کلید اتوماتیک حرارتی-مغناطیسی (MCCB) |
| تعداد پل | 3 پل (Three Pole) |
| جریان نامی (In) | 16 آمپر |
| ظرفیت قطع (Icu) | 36 کیلوآمپر در 415 ولت AC |
| ولتاژ کاری نامی (Ue) | 690 ولت AC |
| واحد حفاظتی (Trip Unit) | TM-D (حرارتی-مغناطیسی مکانیکی) |
| قابلیت تنظیم جریان حرارتی (Ir) | 0.7 تا 1 برابر جریان نامی |
| قابلیت تنظیم جریان مغناطیسی (Im) | ثابت (10×In) |
| نوع نصب | فیکس (Fixed Type) |
| درجه حفاظت (IP) | IP40 |
| دمای کاری مجاز | از -25 تا +70 درجه سانتی‌گراد |
| وزن تقریبی | 1.5 کیلوگرم |
| عمر مکانیکی | بیش از 20,000 بار عملکرد |
| کشور سازنده | فرانسه یا تحت لیسانس Schneider Electric |
| گارانتی فروشگاه | تضمین اصالت و سلامت فیزیکی کالا توسط بهپو صنعت صدرا |
کلید اتوماتیک 16 آمپر مدل C10F3TM016 اشنایدر مجهز به سیستم حفاظتی Thermal-Magnetic (TM-D) است که دو وظیفه حیاتی را برعهده دارد:
اگر جریان عبوری از مدار از حد مجاز (16 آمپر) تجاوز کند، قسمت حرارتی (بیمتال) گرم می‌شود و پس از زمان مشخصی مدار را قطع می‌کند تا از سوختن کابل‌ها و تجهیزات جلوگیری شود.
در صورت بروز اتصال کوتاه، جریان شدید در لحظه باعث تحریک سیستم مغناطیسی شده و کلید به‌صورت آنی (Instant Trip) مدار را قطع می‌کند. این ترکیب حرارتی و مغناطیسی باعث می‌شود کلید در برابر هر دو نوع خطا عملکردی دقیق و سریع داشته باشد.
کلید اتوماتیک 16 آمپر مدل C10F3TM016 اشنایدر با طراحی خاص خود، مجموعه‌ای از ویژگی‌های ممتاز فنی و کاربردی را ارائه می‌دهد:
بدنه کلید اتوماتیک 16 آمپر مدل C10F3TM016 اشنایدر از مواد مقاوم در برابر حرارت و ضربه ساخته شده است. طراحی فشرده آن باعث اشغال فضای کمتر در تابلو و نصب آسان‌تر می‌شود.
سیستم حفاظت TM-D با دقت بالا طراحی شده تا در برابر هرگونه اضافه جریان یا اتصال کوتاه، در زمان مناسب عمل کند و از تجهیزات گران‌قیمت شما محافظت نماید.
با ظرفیت قطع 36 کیلوآمپر در 415 ولت AC، این کلید می‌تواند از پس جریان‌های خطای سنگین در تابلو برق‌های صنعتی برآید.
کلید اتوماتیک 16 آمپر مدل C10F3TM016 اشنایدر قابلیت نصب به‌صورت Fixed Mounting دارد و در کمترین زمان روی ریل یا صفحه تابلو قابل نصب است.
کلید اتوماتیک 16 آمپر مدل C10F3TM016 اشنایدر امکان افزودن ماژول‌هایی مانند کنتاکت کمکی (OF/SD)، رله هشداردهنده، موتور عملگر (Motor Mechanism) و سیستم قفل ایمنی را دارد.
بیش از ۲۰٬۰۰۰ بار عملکرد مکانیکی و ۱۰٬۰۰۰ بار عملکرد الکتریکی باعث دوام طولانی و کاهش هزینه تعمیرات می‌شود.
دارای تأییدیه‌های IEC 60947-2 و CE بوده و به عنوان یکی از معتبرترین تجهیزات حفاظتی در سطح بین‌المللی شناخته می‌شود.
افزایش ایمنی مدار و جلوگیری از خسارات ناشی از اتصال کوتاه
مناسب برای کنترل و حفاظت موتورهای سبک و سیستم‌های روشنایی
نصب سریع و فضای اشغالی کم در تابلو برق
هزینه نگهداری پایین
عملکرد دقیق در محدوده دمایی وسیع
پشتیبانی کامل از تجهیزات جانبی برای اتوماسیون و کنترل از راه دور
طول عمر بالا و کیفیت ساخت عالی
سیستم حفاظتی TM-D از دو مکانیزم مستقل بهره می‌برد:
حفاظت حرارتی: با استفاده از بیمتال، در برابر جریان بیش از حد واکنش نشان می‌دهد.
حفاظت مغناطیسی: در صورت عبور جریان لحظه‌ای بسیار بالا، سیم‌پیچ مغناطیسی کلید را قطع می‌کند.
این سیستم نیاز به هیچ منبع تغذیه کمکی ندارد و به‌صورت مکانیکی کار می‌کند، در نتیجه احتمال خرابی یا خطای الکترونیکی در آن بسیار پایین است.
پیش از نصب، مطمئن شوید که کلید با جریان و ولتاژ مدار شما مطابقت دارد.
از اتصالات محکم و تمیز استفاده کنید تا مقاومت اضافی در مسیر ایجاد نشود.
در تابلوهایی با چند کلید مجاور، فاصله کافی برای تهویه در نظر بگیرید.
هر شش ماه عملکرد کلید تست شود.
در صورت وجود لرزش یا حرارت زیاد در تابلو، حتماً شرایط محیطی بررسی گردد.
| مدل | جریان نامی (A) | ظرفیت قطع (kA) | نوع حفاظت | نوع نصب | کاربرد |
|---|---|---|---|---|---|
| C10F3TM016 | 16 | 36 | TM-D | Fixed | مدارهای روشنایی و کنترل |
| C10F3TM025 | 25 | 36 | TM-D | Fixed | موتورهای کوچک |
| C10F3TM040 | 40 | 36 | TM-D | Fixed | تابلوهای توزیع صنعتی |
| C10F3TM063 | 63 | 36 | TM-D | Fixed | خطوط تغذیه و پمپ‌ها |
کلید اتوماتیک 16 آمپر مدل C10F3TM016 اشنایدر به‌طور خاص برای مدارهای سبک، تابلوهای کنترلی و تجهیزات الکترونیکی حساس مناسب است.
قابلیت تنظیم حرارتی از 0.7 تا 1×In
پاسخ سریع به اتصال کوتاه‌ها در کمتر از 10 میلی‌ثانیه
قابلیت اطمینان بالا حتی در شرایط محیطی سخت
عملکرد مکانیکی نرم و بی‌صدا
مقاوم در برابر رطوبت و ارتعاش
تابلو برق کارخانه‌ها
پست‌های توزیع داخلی ساختمان‌ها
سیستم‌های برق اضطراری (UPS)
کنترل پنل‌های موتور و پمپ
نیروگاه‌ها و مراکز تجاری بزرگ
به دلیل طراحی دقیق و پایداری حرارتی بالا، کلید اتوماتیک 16 آمپر مدل C10F3TM016 اشنایدر در شرایط محیطی مختلف مانند رطوبت، گردوغبار یا دمای بالا عملکرد مطلوبی دارد.
فروشگاه بهپو صنعت صدرا به عنوان مرجع تخصصی تجهیزات برق صنعتی، انواع کلید اتوماتیک اشنایدر از جمله مدل C10F3TM016 را با ضمانت اصالت کالا، مشاوره فنی تخصصی و ارسال سریع ارائه می‌دهد.
مزایای خرید از بهپو صنعت صدرا:
اصالت کالا تضمین‌شده
پشتیبانی فنی رایگان
قیمت به‌روز و رقابتی
امکان ثبت سفارش آنلاین یا تلفنی
ارسال سریع به سراسر کشور
کلید اتوماتیک اشنایدر NSX100 سه پل 16 آمپر مدل C10F3TM016 با حفاظت TM-D یکی از مطمئن‌ترین گزینه‌ها برای حفاظت از مدارهای قدرت و کنترلی در پروژه‌های صنعتی است.
با عملکرد دقیق، قدرت قطع بالا، دوام طولانی و سازگاری با تجهیزات جانبی، این محصول انتخابی ایده‌آل برای مهندسان برق و صنایع محسوب می‌شود. در صورت تمایل به خرید با قیمت مناسب و ضمانت اصالت کالا، فروشگاه بهپو صنعت صدرا بهترین گزینه برای تأمین تجهیزات برق صنعتی برند اشنایدر است.
1. آیا کلید اتوماتیک 16 آمپر مدل C10F3TM016 اشنایدر دیجیتال است؟
خیر، این مدل مکانیکی است و از حفاظت TM-D استفاده می‌کند.
2. آیا کلید اتوماتیک 16 آمپر مدل C10F3TM016 اشنایدر برای موتور الکتریکی مناسب است؟
بله، برای موتورهای سبک تا 3 کیلووات قابل استفاده است.
3. تفاوت مدل C10F3TM016 با LV429557 در چیست؟
هر دو از سری NSX100 هستند اما شماره فنی متفاوتی دارند و در بعضی بازارها با کد تجاری مختلف عرضه می‌شوند.
4. آیا تجهیزات جانبی روی کلید اتوماتیک 16 آمپر مدل C10F3TM016 اشنایدر قابل نصب هستند؟
بله، کنتاکت کمکی، هشداردهنده خطا و موتور عملگر به آن متصل می‌شود.
5. گارانتی فروشگاه بهپو صنعت صدرا شامل چه مواردی است؟
تمام کالاها با تضمین اصالت، سلامت فیزیکی و بسته‌بندی مناسب عرضه می‌شوند.
| مدل | C10F3TM016 |
|---|---|
| تعداد پل‌ها | 3 پل (سه فاز) |
| جریان نامی | 16 آمپر |
| درجه حفاظت (IP) | IP40 |
| قدرت قطع اتصال | 36kA |
| نوع کنترل | با اهرم |
| واحد تریپ | TM-D |
