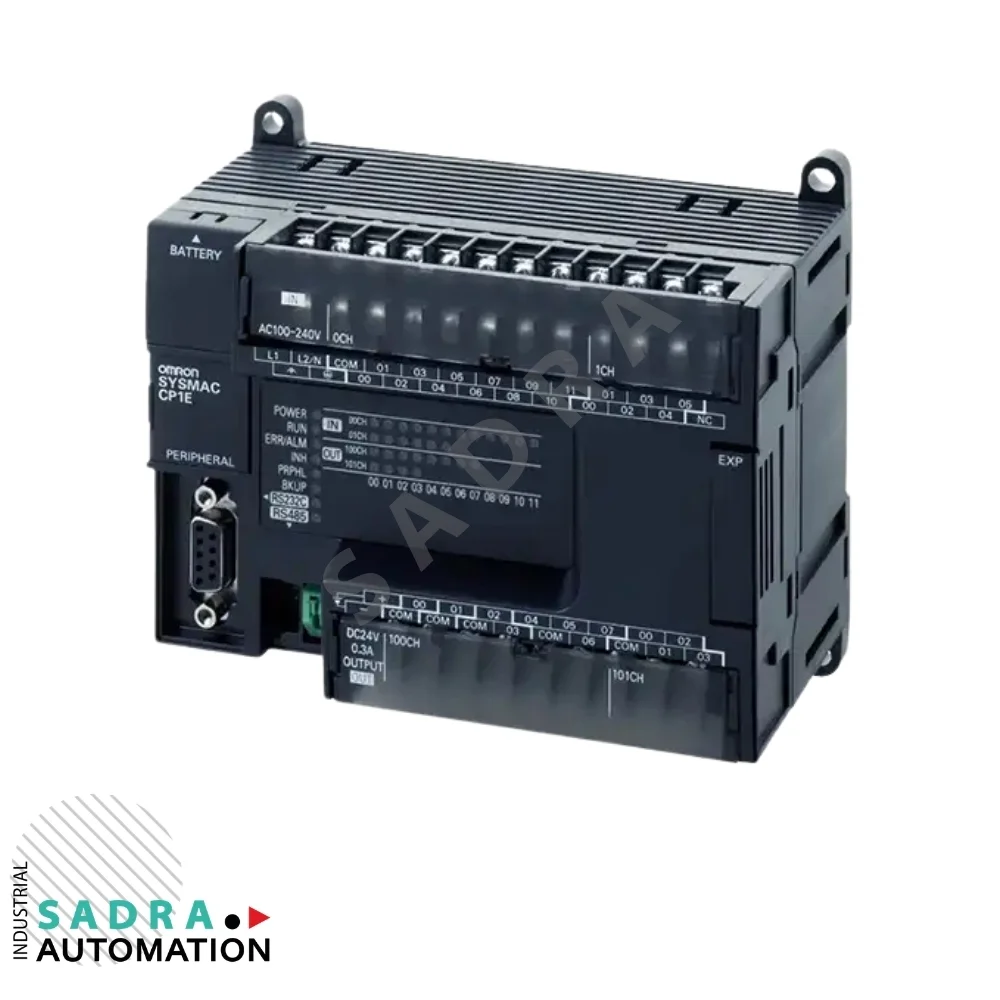

پی ال سی سری CP1E امرن مدل CP1E-N30SDT-D

توضیحات

در میان ده‌ها مدل مختلف پی ال سی‌های سری CP1E شرکت امرن ژاپن، پی ال سی امرن مدل CP1E-N30SDT-D جایگاه ویژه‌ای دارد. این مدل خاص با ترکیب هوشمندانه‌ای از ۳۰ نقطه ورودی/خروجی، خروجی ترانزیستوری NPN با قابلیت پالس ۱۰۰ کیلوهرتز، تغذیه DC 24V و قابلیت توسعه با ماژول‌های جانبی، یکی از پرکاربردترین انتخاب‌ها برای مهندسان اتوماسیون در ایران و منطقه محسوب می‌شود.

حرف «S» در نام‌گذاری پی ال سی امرن مدل CP1E-N30SDT-D بیانگر یک مشخصه تولیدی ویژه (Standard Specification) این مدل است که آن را از سایر واریانت‌های سری CP1E-N30 متمایز می‌کند. این مدل به‌طور خاص برای بازارهایی طراحی شده که نیاز به ترکیبی از کنترل حرکت دقیق، تعداد مناسب I/O و قابلیت اطمینان بالا در شرایط صنعتی سخت دارند.

آنچه پی ال سی امرن مدل CP1E-N30SDT-D را به انتخابی هوشمندانه تبدیل می‌کند، تعادل ایده‌آل بین سه عامل کلیدی است: عملکرد حرفه‌ای با بیش از ۴۰۰ دستورالعمل و خروجی پالسی سریع، انعطاف‌پذیری با قابلیت توسعه تا ۳ ماژول جانبی، و قیمت منطقی که آن را برای پروژه‌های با بودجه محدود نیز قابل دسترس می‌کند.

مجموعه بهپو صنعت صدرا به عنوان یکی از معتبرترین مراکز تأمین تجهیزات اتوماسیون امرن در ایران، در این مقاله جامع تمام ابعاد فنی، کاربردی و عملیاتی پی ال سی امرن مدل CP1E-N30SDT-D را با دقت و جزئیات کامل بررسی می‌کند. هدف ما این است که شما پس از مطالعه این مقاله، تصویر کاملی از قابلیت‌های این محصول داشته باشید و بتوانید تصمیم آگاهانه‌ای برای پروژه خود بگیرید.

شناخت سری CP1E امرن و جایگاه مدل N30SDT-D

سری CP1E (Compact PLC 1st Edition) خانواده‌ای از پی ال سی‌های فشرده و اقتصادی امرن است که در سه سطح عملکردی عرضه می‌شود:

پی ال سی امرن مدل CP1E-N30SDT-D در سطح استاندارد (N) قرار می‌گیرد. این سطح به‌حق «قلب تپنده» سری CP1E نامیده می‌شود، زیرا تمامی قابلیت‌های نرم‌افزاری پیشرفته – از جمله بیش از ۴۰۰ دستورالعمل، کنترل PID، ساعت زمان واقعی (RTC)، شمارنده سریع ۱۰۰kHz و خروجی پالسی – را در کنار قابلیت توسعه سخت‌افزاری و قیمت رقابتی ارائه می‌دهد.

رمزگشایی کامل نام‌گذاری CP1E-N30SDT-D

شناخت دقیق کد محصول، اولین گام در انتخاب صحیح است:

نکته درباره حرف «S»

حرف «S» در نام‌گذاری پی ال سی امرن مدل CP1E-N30SDT-D نشان‌دهنده یک واریانت تولیدی مشخص است که ممکن است شامل تفاوت‌های جزئی در آرایش ترمینال‌ها، نوع کانکتور یا مشخصات خاص منطقه‌ای باشد. از نظر عملکردی و قابلیت‌های نرم‌افزاری، پی ال سی امرن مدل CP1E-N30SDT-D همان مجموعه کامل قابلیت‌های سری CP1E-N را ارائه می‌دهد.

خلاصه: یک PLC فشرده استاندارد با ۱۸ ورودی DC + ۱۲ خروجی ترانزیستوری NPN، تغذیه DC 24V و قابلیت توسعه.

مشخصات فنی کامل پی ال سی امرن مدل CP1E-N30SDT-D

۱. مشخصات عمومی و مکانیکی

۲. مشخصات ورودی‌های دیجیتال

پی ال سی امرن مدل CP1E-N30SDT-D مجهز به ۱۸ ورودی دیجیتال DC است:

۳. مشخصات خروجی‌های ترانزیستوری NPN

۴. مشخصات پردازنده و حافظه

۵. مشخصات ارتباطی

ویژگی‌ها و مزایای کلیدی پی ال سی امرن مدل CP1E-N30SDT-D

✅ ۱. خروجی ترانزیستوری NPN با پالس ۱۰۰kHz

مهم‌ترین ویژگی عملکردی پی ال سی امرن مدل CP1E-N30SDT-D خروجی ترانزیستوری NPN (سینکینگ) با قابلیت تولید پالس تا ۱۰۰,۰۰۰ پالس بر ثانیه است. این قابلیت امکانات زیر را فراهم می‌کند:

مزایای خروجی ترانزیستوری نسبت به رله‌ای:

قابلیت‌های کنترل حرکت:

• کنترل ۲ محور مستقل استپر/سروو موتور
• موقعیت‌دهی مطلق و نسبی
• شتاب‌گیری و شتاب‌زدایی ذوزنقه‌ای
• جستجوی مرجع (Home/Origin Search)
• حرکت JOG (دستی)
• کنترل سرعت متغیر
• حالت‌های CW/CCW و Pulse+Direction

✅ ۲. ۳۰ نقطه I/O: تعادل بهینه

پی ال سی امرن مدل CP1E-N30SDT-D با ۱۸ ورودی و ۱۲ خروجی، تعداد ایده‌آلی از I/O برای اکثر پروژه‌های متوسط ارائه می‌دهد. این تعداد I/O بیشتر از مدل‌های ۱۴ و ۲۰ نقطه‌ای و اقتصادی‌تر از مدل‌های ۴۰ و ۶۰ نقطه‌ای است.

نمونه تخصیص واقعی I/O:

═══ ورودی‌ها (۱۸ نقطه) ═══
I0.00-I0.03: ۴ ورودی شمارنده سریع (انکودر + Home)
I0.04-I0.07: ۴ سنسور القایی/نوری
I0.08-I0.11: ۴ لیمیت سوئیچ
I1.00-I1.02: ۳ شستی (Start/Stop/Emergency)
I1.03-I1.04: ۲ سلکتور (Auto/Manual, Speed)
I1.05: ورودی رزرو

═══ خروجی‌ها (۱۲ نقطه) ═══
Q0.00: خروجی پالسی (استپر محور ۱)
Q0.01: خروجی پالسی/Direction (محور ۱ یا ۲)
Q0.02-Q0.07: ۶ خروجی عمومی (شیر، رله واسطه، LED)
Q1.00-Q1.03: ۴ خروجی اضافی

✅ ۳. تغذیه DC 24V: مزایای ویژه

تغذیه DC پی ال سی امرن مدل CP1E-N30SDT-D مزایای متعددی دارد:

• یکپارچگی تغذیه تابلو: استفاده از منبع DC 24V مشترک با سایر تجهیزات
• عملکرد با UPS/باتری: تضمین کارکرد بدون وقفه در قطع برق
• ایمنی بالا: DC 24V ولتاژ ایمنی (SELV) محسوب می‌شود
• نویز پایین‌تر: تغذیه DC فیلترشده، نویز کمتری وارد PLC می‌کند
• مناسب تجهیزات سیار: عملکرد با باتری در ماشین‌آلات موبایل

✅ ۴. قابلیت توسعه حرفه‌ای (تا ۳ ماژول)

یکی از بزرگ‌ترین مزایای پی ال سی امرن مدل CP1E-N30SDT-D نسبت به مدل‌های سری E، قابلیت اتصال تا ۳ ماژول توسعه از سری CP1W است:

ماژول‌های دیجیتال I/O:

ماژول‌های آنالوگ و دما:

آپشن بوردها و لوازم جانبی:

نمونه توسعه عملی :

CP1E-N30SDT-D (اصلی):    ۱۸IN + ۱۲OUT = ۳۰ دیجیتال
+ CP1W-20EDT (ماژول ۱):  ۱۲IN + ۸OUT = ۲۰ دیجیتال
+ CP1W-MAD11 (ماژول ۲):  ۲AI + ۱AO = آنالوگ
+ CP1W-TS002 (ماژول ۳):  ۲ ورودی PT100 = دما
───────────────────────────────────────────
جمع: ۳۰IN + ۲۰OUT دیجیتال + ۲AI + ۱AO + ۲ دما

تمامی ماژول‌ها و لوازم جانبی از بهپو صنعت صدرا با ضمانت اصالت و بهترین قیمت قابل تهیه هستند.

✅ ۵. شمارنده سریع ۱۰۰kHz: کنترل حلقه بسته

ترکیب خروجی پالسی ۱۰۰kHz و ورودی شمارنده سریع ۱۰۰kHz در پی ال سی امرن مدل CP1E-N30SDT-D امکان پیاده‌سازی کنترل حرکت حلقه بسته (Closed-Loop) را فراهم می‌کند:

PLC (خروجی پالسی) ──→ درایور ──→ موتور ──→ مکانیزم
         ↑                                       ↓
PLC (شمارنده سریع) ←── انکودر ←── شفت مکانیکی

سایر کاربردهای شمارنده سریع:

• شمارش قطعات تولیدی با سرعت بالا
• اندازه‌گیری RPM موتور
• خواندن فلومتر پالسی
• اندازه‌گیری طول/متراژ مواد
• تعیین موقعیت نوار نقاله

✅ ۶. مجموعه دستورالعمل حرفه‌ای (+۴۰۰ دستور)

پی ال سی امرن مدل CP1E-N30SDT-D مجموعه‌ای کامل از دستورات حرفه‌ای ارائه می‌دهد:

✅ ۷. PID با Auto-Tuning

پی ال سی امرن مدل CP1E-N30SDT-D با افزودن ماژول آنالوگ، کنترل حلقه بسته حرفه‌ای ارائه می‌دهد. قابلیت Auto-Tuning به‌طور خودکار بهترین پارامترهای P, I, D را محاسبه می‌کند – ایده‌آل برای کنترل دما، فشار، سطح و دبی.

✅ ۸. ساعت زمان واقعی (RTC) با باتری

برای زمان‌بندی عملیات، ثبت لاگ رویدادها با تاریخ و ساعت دقیق، کنترل روشنایی و تهویه بر اساس ساعت و برنامه‌ریزی تولید.

✅ ۹. ارتباطات سه‌گانه

• USB: برنامه‌ریزی سریع بدون کابل مبدل
• RS-232C: اتصال به HMI، بارکدخوان و تجهیزات سریال
• آپشن بورد RS-485: شبکه Modbus RTU برای ارتباط با اینورتر، سنسورهای هوشمند و…

✅ ۱۰. کیفیت ساخت ژاپنی

پی ال سی امرن مدل CP1E-N30SDT-D مطابق استانداردهای CE, UL, cUL و NK تولید شده و در مقابل لرزش، ضربه، نویز الکتریکی و شرایط محیطی سخت تست شده است.

کاربردهای تخصصی پی ال سی امرن مدل CP1E-N30SDT-D

🔩 کنترل حرکت و موقعیت‌دهی

• دستگاه‌های CNC ساده (۲ محور)
• میزهای XY صنعتی و آزمایشگاهی
• سیستم‌های Pick & Place
• نوار نقاله موقعیت‌دهی دقیق
• دستگاه‌های حکاکی و مارکینگ
• ربات‌های کارتزین

🏭 ماشین‌آلات تولیدی

• دستگاه‌های بسته‌بندی با استپر موتور
• خطوط مونتاژ خودکار
• دستگاه‌های برش و شکل‌دهی
• سیستم‌های دوزینگ با پمپ استپری
• پرس‌ها و تزریق کوچک

📦 صنایع بسته‌بندی

• فیدر مواد با استپر موتور
• سیل و درب‌بندی
• برچسب‌زن دقیق
• شمارش و دسته‌بندی

🌡️ کنترل فرآیند (با ماژول آنالوگ)

• کنترل دما (کوره، خشک‌کن، گلخانه)
• کنترل فشار و سطح
• سیستم‌های اختلاط (Mixing)

🔬 آزمایشگاه و آموزش

• تجهیزات مکاترونیک آموزشی
• پروژه‌های تحقیقاتی دانشگاهی
• پروتوتایپ سریع

⚡ ماشین‌سازی (OEM)

• PLC استاندارد برای داخل دستگاه
• کاهش هزینه تمام‌شده
• قابل سفارشی‌سازی با ماژول‌ها

مشاوره رایگان: تیم فنی بهپو صنعت صدرا آماده کمک در انتخاب بهترین مدل و ماژول‌ها برای پروژه شماست.

نحوه راه‌اندازی پی ال سی امرن مدل CP1E-N30SDT-D

📌 مرحله ۱: نصب مکانیکی

پی ال سی امرن مدل CP1E-N30SDT-D را روی ریل DIN 35mm در تابلو نصب کنید. فاصله حداقل ۲۰mm بالا/پایین و ۵۰mm چپ/راست رعایت شود. ماژول‌های توسعه به سمت راست PLC متصل می‌شوند – کانکتور ارتباطی بین آن‌ها را محکم ببندید.

📌 مرحله ۲: تغذیه DC 24V

منبع تغذیه DC 24V با کیفیت (مانند Omron S8VK یا Mean Well) را با رعایت قطبیت (+/-) متصل کنید:

• فیوز ۲-۳ آمپر در مسیر + تغذیه
• ارت (PE) تابلو صحیح متصل باشد
• از محافظ نوسان (Surge Protector) استفاده شود

📌 مرحله ۳: سیم‌کشی ورودی‌ها

با سنسور NPN (سینک):

+24V ──→ تغذیه سنسور(+) / کامن ورودی PLC
سنسور(OUT NPN) ──→ ترمینال ورودی PLC
0V ──→ تغذیه سنسور(-)

با سنسور PNP (سورس):

+24V ──→ تغذیه سنسور(+)
سنسور(OUT PNP) ──→ ترمینال ورودی PLC
0V ──→ تغذیه سنسور(-) / کامن ورودی PLC

📌 مرحله ۴: سیم‌کشی خروجی‌ها (NPN – Sinking)

خروجی NPN پی ال سی امرن مدل CP1E-N30SDT-D: وقتی فعال، ترمینال خروجی به GND (0V) متصل می‌شود. بار بین خروجی و +24V:

بار عمومی DC:

منبع DC (+24V) ──→ یک سر بار
سر دیگر بار ──→ ترمینال خروجی PLC (Q0.xx)
COM خروجی PLC ──→ منبع DC (0V)

درایور استپر (NPN-Compatible / Common Anode):

منبع DC (+24V) ──→ PUL+ درایور ، DIR+ درایور
Q0.00 (Pulse/CW) ──→ PUL- درایور
Q0.01 (Dir/CCW) ──→ DIR- درایور
COM ──→ GND منبع DC

نکات حیاتی:

• ⚠️ حداکثر ۳۰۰mA هر خروجی
• ⚠️ فقط بارهای DC
• ⚠️ دیود فلای‌بک برای بارهای القایی DC
• ⚠️ رله واسطه برای بارهای AC یا سنگین

📌 مرحله ۵: نرم‌افزار و برنامه‌نویسی

1. CX-Programmer نسخه ۹.۵ به بالا نصب کنید
2. درایور USB پی ال سی امرن نصب نمایید
3. کابل USB (Type A → Type B) وصل کنید
4. پروژه جدید: CP1E → ارتباط: USB
5. برنامه Ladder بنویسید
6. Compile (Ctrl+F7) برای بررسی خطاها
7. Transfer به PLC

دستورات کنترل حرکت:

// حرکت با شتاب‌گیری
ACC  #0  #500  #50000  #8000  #500  Q0.00
// شتاب 500Hz → سرعت 50kHz → 8000 پالس → شتاب‌زدایی 500Hz

// حرکت با سرعت ثابت
SPED  #0  #20000  Q0.00   // فرکانس ثابت 20kHz

// تنظیم پالس
PULS  #10000  P0   // 10000 پالس

📌 مرحله ۶: تست و راه‌اندازی نهایی

1. حالت Monitor: بررسی وضعیت ورودی‌ها
2. Force Set/Reset: تست تک‌تک خروجی‌ها
3. تست پالسی با فرکانس پایین → افزایش تدریجی
4. تنظیم PID (Auto-Tune) در صورت استفاده
5. بررسی اینترلاک‌ها و شرایط ایمنی
6. PLC را در حالت RUN قرار دهید

خدمات بهپو صنعت صدرا: نصب، برنامه‌نویسی، آموزش و راه‌اندازی پی ال سی امرن مدل CP1E-N30SDT-D در سراسر ایران.

مقایسه با مدل‌های نزدیک

نتیجه مقایسه:

پی ال سی امرن مدل CP1E-N30SDT-D از نظر عملکردی مشابه مدل CP1E-N30DT-D است با مشخصه تولیدی ویژه «S». هر دو مدل قابلیت‌های یکسانی دارند و انتخاب بین آن‌ها معمولاً بر اساس موجودی بازار و ترجیح تأمین‌کننده صورت می‌گیرد. کارشناسان بهپو صنعت صدرا می‌توانند بهترین پیشنهاد را بر اساس نیاز شما ارائه دهند.

نکات مهم خرید و تشخیص اصالت

🔍 چگونه پی ال سی امرن مدل CP1E-N30SDT-D اصل بخریم؟

چرا بهپو صنعت صدرا بهترین مرجع خرید است؟

انتخاب نهایی: چه زمانی CP1E-N30SDT-D بهترین است؟

🎯 مناسب شماست اگر:

• ✅ خروجی ترانزیستوری NPN + پالس ۱۰۰kHz نیاز دارید
• ✅ تغذیه DC 24V در دسترس دارید
• ✅ به ۳۰ نقطه I/O با قابلیت توسعه نیاز دارید
• ✅ کنترل استپر/سروو موتور مد نظرتان است
• ✅ دستورات پیشرفته، PID، RTC و Modbus مهم‌اند
• ✅ مشخصه تولیدی «S» مطابق سفارش شماست

🔄 مدل دیگری انتخاب کنید اگر:

• ❌ خروجی PNP نیاز دارید → CP1E-N30DT1-D
• ❌ خروجی رله‌ای (بار AC) نیاز دارید → CP1E-N30DR-D
• ❌ تغذیه AC می‌خواهید → CP1E-N30DT-A
• ❌ I/O بیشتر بدون ماژول → CP1E-N40DT-D یا N60DT-D
• ❌ I/O کمتر و فشرده‌تر → CP1E-N14DT-D
• ❌ آنالوگ داخلی → CP1E-NA20DT-D
• ❌ بدون توسعه + ارزان‌تر → CP1E-E30SDR-A

جمع‌بندی نهایی درباره پی ال سی امرن مدل CP1E-N30SDT-D

پی ال سی امرن مدل CP1E-N30SDT-D یک کنترلر فشرده، حرفه‌ای و قابل‌اعتماد است که ترکیب بهینه‌ای از ۱۸ ورودی DC و ۱۲ خروجی ترانزیستوری NPN، خروجی پالسی ۱۰۰ کیلوهرتز برای کنترل حرکت، شمارنده سریع ۱۰۰ کیلوهرتز، تغذیه DC 24V، بیش از ۴۰۰ دستورالعمل حرفه‌ای، PID با Auto-Tuning، ساعت زمان واقعی (RTC)، پورت USB و RS-232C داخلی، اسلات آپشن بورد RS-485 و قابلیت توسعه تا ۳ ماژول جانبی را ارائه می‌دهد.

مشخصه تولیدی «S» در پی ال سی امرن مدل CP1E-N30SDT-D آن را به واریانت خاصی از سری CP1E-N30 تبدیل کرده که مطابق نیازهای ویژه بازار طراحی و تولید شده است. این مدل با حفظ تمامی قابلیت‌های حرفه‌ای سری N، یک انتخاب هوشمندانه برای کاربردهای کنترل حرکت، ماشین‌سازی، بسته‌بندی و اتوماسیون صنعتی محسوب می‌شود.

بهپو صنعت صدرا با ارائه پی ال سی امرن مدل CP1E-N30SDT-D اصل با گارانتی، مشاوره تخصصی رایگان، پشتیبانی فنی حرفه‌ای، ارسال سریع سراسری و بهترین قیمت بازار، مطمئن‌ترین مرجع شما برای خرید تجهیزات اتوماسیون امرن است. همین حالا با کارشناسان ما تماس بگیرید و از مشاوره رایگان بهره‌مند شوید.

سوالات متداول در رابطه با پی ال سی امرن مدل CP1E-N30SDT-D

❓ ۱. تفاوت CP1E-N30SDT-D با CP1E-N30DT-D چیست؟

حرف «S» در پی ال سی امرن مدل CP1E-N30SDT-D بیانگر یک واریانت تولیدی خاص (Standard Specification) است. از نظر عملکردی، هر دو مدل مجموعه قابلیت‌های یکسانی دارند: ۳۰ نقطه I/O، خروجی ترانزیستوری NPN، پالس ۱۰۰kHz، تغذیه DC 24V و قابلیت توسعه. تفاوت‌ها ممکن است در آرایش ترمینال یا مشخصات منطقه‌ای باشد. برای اطمینان کامل، با کارشناسان بهپو صنعت صدرا مشورت کنید.

❓ ۲. آیا برای کنترل استپر موتور مناسب است؟

بله! این یکی از بهترین ویژگی‌های پی ال سی امرن مدل CP1E-N30SDT-D است. با ۲ خروجی پالسی NPN تا ۱۰۰kHz، می‌توانید تا ۲ محور استپر/سروو موتور را کنترل کنید. خروجی NPN با درایورهای NPN-Compatible (Common Anode) مانند DM542, DM860 و TB6600 سازگار است.

❓ ۳. آیا با خروجی NPN می‌توان بار AC کنترل کرد؟

خیر. خروجی ترانزیستوری پی ال سی امرن مدل CP1E-N30SDT-D فقط DC است. برای بارهای AC از رله واسطه استفاده کنید یا مدل CP1E-N30DR-D (خروجی رله‌ای) انتخاب نمایید.

❓ ۴. آیا ماژول آنالوگ قابل اتصال است؟

بله! ماژول‌های CP1W-MAD11, AD041, DA041, MAD42, TS001 و TS002 همگی با پی ال سی امرن مدل CP1E-N30SDT-D سازگارند. تا ۳ ماژول توسعه قابل اتصال است.

❓ ۵. نرم‌افزار برنامه‌نویسی چیست؟

CX-Programmer از مجموعه CX-One شرکت امرن. زبان‌های Ladder Diagram، Structured Text و Function Block پشتیبانی می‌شوند.

❓ ۶. آیا HMI قابل اتصال است؟

بله. از طریق RS-232C و پروتکل NT Link به HMI‌های NB/NS امرن. با آپشن بورد RS-485 و پروتکل‌های مناسب، اتصال به HMI‌های Weintek، Delta و سایر برندها نیز ممکن است.

❓ ۷. آیا Modbus RTU پشتیبانی می‌شود؟

بله، با نصب آپشن بورد CP1W-CIF11 (RS-485). پی ال سی امرن مدل CP1E-N30SDT-D از Modbus RTU به عنوان Master و Slave پشتیبانی می‌کند.

❓ ۸. حداکثر تعداد I/O پس از توسعه چقدر است؟

با ۳ ماژول توسعه بزرگ (مثلاً CP1W-40EDR)، تعداد I/O پی ال سی امرن مدل CP1E-N30SDT-D تا حدود ۱۵۰ نقطه قابل افزایش است.

❓ ۹. آیا برنامه در قطع برق حفظ می‌شود؟

بله. برنامه در حافظه Flash ذخیره شده و حتی بدون باتری حفظ می‌شود. باتری فقط برای داده‌های Holding و ساعت RTC لازم است.

❓ ۱۰. قیمت و نحوه خرید؟

قیمت با توجه به نرخ ارز متغیر است. برای قیمت روز و مشاوره تخصصی رایگان، با کارشناسان بهپو صنعت صدرا تماس بگیرید. ارسال سریع به سراسر ایران با گارانتی اصالت.
