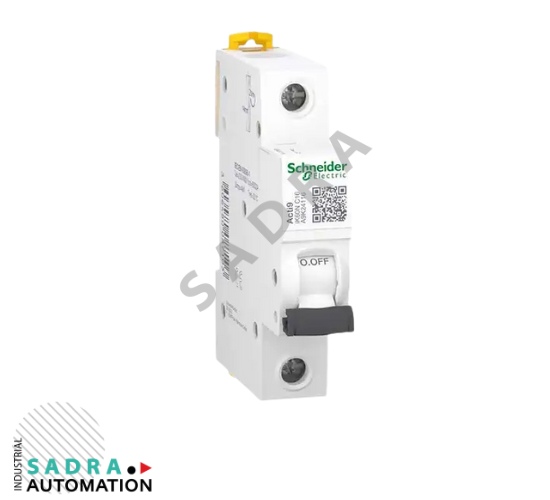

کلید مینیاتوری اشنایدر تیپ C تک فاز 6 آمپر AC/DC مدل A9F84106

توضیحات

معرفی کامل کلید مینیاتوری تک فاز 6 آمپر 10kA اشنایدر

کلید مینیاتوری تک فاز 6 آمپر 10kA اشنایدر یکی از محصولات برتر برند Schneider Electric از سری Acti9 iC60H است که برای حفاظت از مدارهای الکتریکی در برابر اتصال کوتاه (Short Circuit) و اضافه‌بار (Overload) طراحی شده است.

این کلید مینیاتوری با جریان نامی 6 آمپر و منحنی قطع تیپ C، مخصوص حفاظت از بارهای القایی سبک تا متوسط مانند پمپ‌های کوچک، موتورهای تک فاز، فن‌ها و تابلوهای روشنایی صنعتی می‌باشد. برخلاف مدل A9F74106 از سری iC60N، این کلید مینیاتوری اشنایدر دارای ظرفیت قطع بالاتر (10kA) است و در مدارهایی با احتمال جریان‌های خطای بالا بسیار عملکرد مطمئن‌تری دارد.

آشنایی با سری Acti9 iC60H

سری Acti9 iC60H از پیشرفته‌ترین سری‌های کلید مینیاتوری اشنایدر است. این سری بر اساس استانداردهای بین‌المللی IEC 60898-1 و IEC 60947-2 ساخته شده و برای مدارهای الکتریکی با توان بالا در تأسیسات صنعتی، تجاری و ساختمانی طراحی شده است. در ادامه این مطلب که در سایت بهپو صنعت صدرا آمده است، به اصلی ترین مزایا و مشخصه های فنی این کلید مینیاتوری پرداخته ایم.

از ویژگی‌های شاخص این سری می‌توان به موارد زیر اشاره کرد:

• ظرفیت قطع بالا (10kA)

• طراحی ایمن با فناوری VisiSafe

• نشانگر خطا VisiTrip برای تشخیص سریع محل خطا

• قابلیت استفاده در مدارهای AC و DC

• سازگاری کامل با تجهیزات جانبی Acti9

عملکرد حفاظتی کلید مینیاتوری اشنایدر مدل A9F84106

کلید مینیاتوری تک فاز 6 آمپر 10kA اشنایدر دو نوع حفاظت اصلی ارائه می‌دهد:

🔸 ۱. حفاظت حرارتی (Thermal Protection)

در صورت عبور جریان بیش از حد مجاز (بیش از 6 آمپر) در مدت زمان طولانی، بخش بی‌متال کلید گرم شده و مدار را قطع می‌کند. این مکانیسم از کابل‌ها و تجهیزات در برابر اضافه بار محافظت می‌کند.

🔸 ۲. حفاظت مغناطیسی (Magnetic Protection)

در هنگام بروز اتصال کوتاه، میدان مغناطیسی ناگهانی ایجاد می‌شود که باعث قطع سریع مدار در کمتر از چند میلی‌ثانیه می‌گردد.

این دو سیستم باعث می‌شوند کلید A9F84106 یکی از دقیق‌ترین و سریع‌ترین محافظ‌ها در کلاس خود باشد.

جدول مشخصات فنی کلید مینیاتوری تک پل 4 آمپر تیپ C اشنایدر A9F84106

منحنی قطع تیپ C

کلیدهای مینیاتوری تیپ C برای حفاظت از بارهای القایی سبک تا متوسط طراحی شده‌اند. این منحنی قطع معمولاً بین ۵ تا ۱۰ برابر جریان نامی را تحمل کرده و سپس مدار را قطع می‌کند.

به همین دلیل، کلید مینیاتوری تک فاز 6 آمپر 10kA اشنایدر برای تجهیزاتی مانند:

• پمپ‌های کوچک

• موتورهای تک فاز

• فن‌ها

• مدارات روشنایی صنعتی

• تابلوهای فرمان

ویژگی‌های برجسته کلید مينياتوری تک فاز 6 آمپر 10kA اشنایدر موتوری AC/DC

🔹 1. ظرفیت قطع بسیار بالا (10kA)

این ویژگی کلید مینیاتوری تک فاز 6 آمپر 10kA اشنایدر را برای مدارهایی با احتمال جریان خطای زیاد بسیار مناسب کرده است.

🔹 2. عملکرد در هر دو نوع مدار AC/DC

کلید مینیاتوری تک فاز 6 آمپر 10kA اشنایدر قابلیت کار در ولتاژ 230/240V AC و تا 250V DC را دارد.

🔹 3. طراحی ایمن با فناوری VisiSafe

وجود سیستم VisiSafe تضمین می‌کند که مدار به‌طور کامل از برق جدا شده و هیچ جریان ناخواسته‌ای عبور نمی‌کند.

🔹 4. نشانگر خطا (VisiTrip Indicator)

این نشانگر کوچک روی بدنه کلید به کاربر کمک می‌کند در زمان خطا، کلید معیوب را به‌سرعت شناسایی کند.

🔹 5. دوام مکانیکی و الکتریکی بالا

• عمر مکانیکی: بیش از ۲۰,۰۰۰ سیکل

• عمر الکتریکی: بیش از ۱۰,۰۰۰ سیکل

🔹 6. طراحی ماژولار و سازگاری کامل با تجهیزات جانبی

قابلیت نصب کنتاکت کمکی، ماژول خطا، ماژول نشتی جریان (Vigi iC60) و شینه‌های اتصال استاندارد.

کاربردهای کلید مینیاتوری تک فاز 6 آمپر 10kA اشنایدر

با توجه به جریان نامی و تیپ C، کلید مینیاتوری تک فاز 6 آمپر 10kA اشنایدر در کاربردهای زیر به‌طور گسترده استفاده می‌شود:

• سیستم‌های روشنایی صنعتی و تجاری

• تابلوهای برق خانگی و اداری

• تابلوهای فرمان موتورهای کوچک

• سیستم‌های تهویه (HVAC)

• پروژه‌های خورشیدی (Solar Systems)

• مدارهای DC در تجهیزات UPS و مخابراتی

• سیستم‌های اتوماسیون صنعتی سبک

تفاوت کلید A9F84106 با مدل A9F74106

نتیجه: اگر به دنبال محافظ قدرتمندتر با ظرفیت قطع بالا هستید، کلید مینیاتوری تک فاز 6 آمپر 10kA اشنایدر انتخاب بهتری است.

راهنمای نصب و نکات ایمنی کلید مینیاتوری تک فاز 6 آمپر 10kA اشنایدر

1. قبل از نصب، از قطع کامل برق اطمینان حاصل کنید.

2. ورودی برق در قسمت بالایی کلید و خروجی در پایین متصل شود.

3. از کابل با سطح مقطع مناسب (حداقل 1.5mm²) استفاده شود.

4. حتماً از ریل استاندارد DIN برای نصب استفاده کنید.

5. در مدارهای DC قطب مثبت و منفی را به‌درستی متصل نمایید.

6. جهت افزایش حفاظت، می‌توان از ماژول Vigi iC60 برای نشت جریان بهره برد.

جمع‌ بندی نهایی درباره کلید مینیاتوری تک فاز 6 آمپر 10kA اشنایدر

کلید مینیاتوری تک فاز 6 آمپر 10kA اشنایدر یکی از مطمئن‌ترین تجهیزات حفاظتی بازار است که با ظرفیت قطع بالا (10kA)، طراحی ایمن سری Acti9 iC60H و سازگاری کامل با تجهیزات جانبی، گزینه‌ای حرفه‌ای برای حفاظت از مدارهای صنعتی و ساختمانی محسوب می‌شود.

کلید مینیاتوری تک فاز 6 آمپر 10kA اشنایدر با بدنه مقاوم، عمر طولانی، فناوری‌های هوشمند اشنایدر (VisiTrip و VisiSafe) و عملکرد دقیق در شرایط سخت، انتخابی ایده‌آل برای مهندسان برق، نصاب‌ها و طراحان تابلو برق است.

سوالات متداول درباره کلید مینیاتوری تک فاز 6 آمپر 10kA اشنایدر

۱. تفاوت اصلی بین iC60N و iC60H چیست؟
مدل iC60H ظرفیت قطع بالاتری (10kA) دارد و برای محیط‌های صنعتی و مدارهای سنگین‌تر مناسب‌تر است.

۲. آیا کلید مینیاتوری تک فاز 6 آمپر 10kA اشنایدر در مدار DC کار می‌کند؟
بله، این مدل برای ولتاژ DC تا 250 ولت کاملاً قابل استفاده است.

۳. آیا می‌توان از کلید مینیاتوری تک فاز 6 آمپر 10kA اشنایدر در تابلو برق خانگی استفاده کرد؟
بله، به‌ویژه در مدارهایی که احتمال جریان خطای بالا وجود دارد.

۴. تیپ C یعنی چه؟
به معنای حساسیت متوسط کلید به جریان‌های لحظه‌ای (۵ تا ۱۰ برابر جریان نامی) است و برای بارهای القایی سبک مناسب می‌باشد.

۵. ظرفیت قطع 10kA چه مفهومی دارد؟
یعنی کلید می‌تواند در صورت بروز اتصال کوتاه با جریان تا 10,000 آمپر، مدار را بدون آسیب قطع کند.

۶. آیا می‌توان تجهیزات جانبی روی کلید مینیاتوری تک فاز 6 آمپر 10kA اشنایدر نصب کرد؟
بله، از جمله کنتاکت کمکی، کنتاکت خطا و ماژول نشت جریان.

۷. کلید مینیاتوری تک فاز 6 آمپر 10kA اشنایدر برای چه نوع مدارهایی توصیه می‌شود؟
برای مدارهای فرمان، روشنایی صنعتی، موتورهای سبک و سیستم‌های DC.
