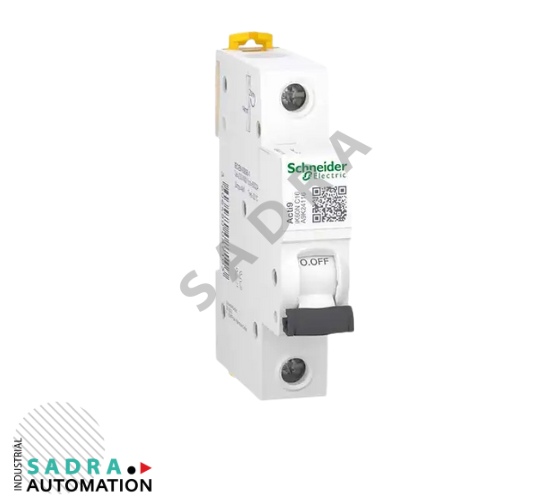

کلید مینیاتوری اشنایدر تیپ C تک فاز 2 آمپر AC/DC مدل A9F74102

توضیحات

معرفی کلید مینیاتوری تک فاز 2 آمپر 6KA اشنایدر

کلید مینیاتوری تک فاز 2 آمپر 6KA اشنایدر یکی از پرکاربردترین کلیدهای حفاظت مدار در مجموعه‌ی حرفه‌ای Acti9 اشنایدر الکتریک (Schneider Electric) است که در سایت بهپو صنعت صدرا نمونه کاملا اصلی آن موجود است. این کلید مینیاتوری با جریان نامی ۲ آمپر و منحنی عملکرد C طراحی شده و قابلیت کارکرد در مدارهای AC و DC را داراست.

وظیفه اصلی این کلید مینیاتوری اشنایدر، محافظت از مدار در برابر اضافه‌بار (Overload) و اتصال کوتاه (Short Circuit) است. با ساختار دقیق و مقاوم، کلید مینیاتوری تک فاز 2 آمپر 6KA اشنایدر در انواع تابلوهای برق صنعتی، سیستم‌های روشنایی، مدارهای فرمان، تجهیزات هوشمندسازی و حتی مدارهای DC مثل UPS یا پنل خورشیدی کاربرد دارد.

سری Acti9 اشنایدر؛ نسل جدید حفاظت مدار

سری Acti9 اشنایدر به عنوان یکی از پیشرفته‌ترین خطوط تولید کلیدهای مینیاتوری دنیا شناخته می‌شود. در این سری، تمرکز اصلی بر ایمنی کاربر، طول عمر بالا و سازگاری با تجهیزات جانبی بوده است.

کلید مینیاتوری تک فاز 2 آمپر 6KA اشنایدر با طراحی ماژولار و عرض استاندارد ۱۸ میلی‌متر برای هر پل، در تابلوهای فشرده و سیستم‌های کنترل الکتریکی بسیار کاربردی است.

تفاوت کلید تیپ C با سایر تیپ‌ها

کلید مینیاتوری تک فاز 2 آمپر 6KA اشنایدر بهترین انتخاب برای مدارهای کنترلی، موتوری کوچک، سیستم روشنایی LED و تجهیزات اتوماسیون است.

عملکرد فنی کلید مینیاتوری اشنایدر مدل A9F74102

کلید مینیاتوری تک فاز 2 آمپر 6KA اشنایدر دارای دو سیستم حفاظتی مستقل است:

1. حفاظت حرارتی (Thermal Protection):
   در برابر جریان‌های اضافی یا اضافه‌بار، المنت دو فلزی داخل کلید گرم شده و مدار را پس از مدت کوتاهی قطع می‌کند تا از آسیب به سیم‌کشی جلوگیری شود.

2. حفاظت مغناطیسی (Magnetic Protection):
   در برابر اتصال کوتاه (Short Circuit) عمل کرده و در چند میلی‌ثانیه مدار را قطع می‌کند.

منحنی C به این معنی است که کلید زمانی مدار را قطع می‌کند که جریان لحظه‌ای بین ۵ تا ۱۰ برابر جریان نامی (۲ آمپر) شود، یعنی ۱۰ تا ۲۰ آمپر. این ویژگی کلید مینیاتوری تک فاز 2 آمپر 6KA اشنایدر برای تجهیزاتی که جریان راه‌اندازی اولیه دارند بسیار مهم است.

ویژگی‌های کلیدی و مزایای کلید مینیاتوری تک پل 2 آمپر تیپ C اشنایدر A9F74102

🔸 ۱. ایمنی مطلق و طراحی پیشرفته

دارای سیستم VisiSafe که نشانگر وضعیت واقعی قطع یا وصل بودن کنتاکت‌هاست و امنیت کاربر را تضمین می‌کند.

🔸 ۲. عملکرد دقیق در مدارهای AC و DC

برخلاف بسیاری از MCBها، کلید مینیاتوری تک فاز 2 آمپر 6KA اشنایدر قابلیت استفاده هم در مدارهای جریان متناوب (AC) و هم جریان مستقیم (DC) را دارد.

🔸 ۳. عمر طولانی و مقاومت بالا

• عمر الکتریکی: بیش از ۲۰,۰۰۰ بار قطع و وصل

• عمر مکانیکی: بیش از ۵۰,۰۰۰ سیکل عملکرد
  بنابراین در پروژه‌های دائم‌کار و صنعتی بسیار مطمئن است.

🔸 ۴. ابعاد کوچک و نصب آسان

طراحی باریک و ماژولار با نصب سریع روی ریل DIN با قفل فنری، بدون نیاز به ابزار خاص.

🔸 ۵. استانداردهای بین‌المللی

تأیید شده بر اساس IEC 60898-1 و IEC 60947-2. این استانداردها نشان‌دهنده کیفیت، دقت و قابلیت اطمینان بالا در حفاظت مدار هستند.

🔸 ۶. سازگاری با تجهیزات جانبی

سازگار با:

• کنتاکت کمکی (Auxiliary Contact)

• نشانگر خطا (Signal Contact)

• قفل مکانیکی و شینه توزیع اشنایدر (Busbar)

🔸 ۷. نشانگر وضعیت واقعی (ON/OFF)

نشانگر مکانیکی بر روی بدنه کلید مینیاتوری تک فاز 2 آمپر 6KA اشنایدر وضعیت واقعی تماس‌های داخلی را مشخص می‌کند تا از خطای انسانی جلوگیری شود.

🔸 ۸. مقاوم در برابر قوس الکتریکی

دارای محفظه چند بخشی برای تقسیم قوس الکتریکی هنگام قطع جریان بالا که باعث افزایش طول عمر کلید و ایمنی بیشتر می‌شود.

🔸 ۹. سازگار با دمای محیطی بالا و پایین

قابل استفاده در بازه -25°C تا +60°C بدون کاهش کارایی.

جدول مشخصات فنی کلید مینیاتوری تک فاز 2 آمپر 6KA اشنایدر

کاربردهای کلید مینیاتوری تک فاز 2 آمپر 6KA اشنایدر A9F74102

کلید مینیاتوری تک فاز 2 آمپر 6KA اشنایدر به دلیل جریان پایین و حساسیت بالا، در موارد زیر کاربرد گسترده دارد:

• حفاظت مدار فرمان و کنترل PLC

• سیستم‌های روشنایی کم‌مصرف

• تابلو برق ماشین‌آلات اتوماسیون صنعتی

• مدار تغذیه رله‌ها و تجهیزات اندازه‌گیری

• سیستم‌های خورشیدی (Solar Systems)

• تجهیزات DC با بار سبک

• حفاظت از سیستم‌های هوشمند خانگی (BMS)

نکات مهم هنگام نصب کلید مینیاتوری تک فاز 2 آمپر 6KA اشنایدر

1. پیش از نصب، کلید را در وضعیت OFF قرار دهید.

2. از سیم با سطح مقطع متناسب با جریان (حداقل ۱.۵ میلی‌متر مربع) استفاده کنید.

3. از اتصالات محکم و بدون زنگ‌زدگی اطمینان حاصل کنید.

4. در مدارهای DC، جهت پلاریته را طبق دستورالعمل رعایت نمایید.

5. در تابلوهایی با چند کلید، از شینه‌های مناسب اشنایدر استفاده کنید تا اتصال ایمن باشد.

مزایای استفاده از کلید مینیاتوری تک فاز 2 آمپر 6KA اشنایدر در پروژه‌ها

• عملکرد بسیار دقیق و سریع

• محافظت مؤثر از تجهیزات گران‌قیمت در برابر خطا

• نصب آسان روی ریل DIN

• طراحی فشرده و حرفه‌ای برای تابلوهای کوچک

• طول عمر بالا در کاربردهای مداوم

• دارای استانداردهای جهانی و گارانتی معتبر

• قابلیت کار در مدارهای AC و DC

تفاوت کلید مینیاتوری تک فاز 2 آمپر 6KA اشنایدر با سایر جریان‌ها

کلید مینیاتوری تک فاز 2 آمپر 6KA اشنایدر، تعادل بسیار خوبی بین حساسیت و تحمل جریان راه‌اندازی دارد.

ساختار داخلی کلید مینیاتوری تک فاز 2 آمپر 6KA اشنایدر

این کلید از اجزای زیر تشکیل شده است:

• اهرم قطع و وصل دستی

• المنت دو فلزی (حفاظت حرارتی)

• سلونوئید مغناطیسی (حفاظت اتصال کوتاه)

• محفظه تقسیم قوس الکتریکی (Arc Chamber)

• پایه ریل‌خور با قفل فنری

• نشانگر مکانیکی وضعیت کلید (VisiTrip)

این ترکیب باعث می‌شود هم در اضافه‌بار و هم در اتصال کوتاه عملکردی دقیق و ایمن داشته باشد.

جمع‌بندی نهایی درباره کلید مینیاتوری تک فاز 2 آمپر 6KA اشنایدر

کلید مینیاتوری تک فاز 2 آمپر 6KA اشنایدر از سری Acti9، یک انتخاب بی‌نقص برای مدارهای فرمان، روشنایی و تجهیزات DC است. این کلید با طراحی فشرده، ایمنی بالا، ظرفیت قطع 6kA، و سازگاری با استانداردهای جهانی، در دسته‌ی بهترین MCBهای موجود در بازار قرار دارد.

✅ ویژگی‌های برجسته:

• جریان نامی ۲ آمپر

• عملکرد دقیق در AC/DC

• منحنی تیپ C

• ظرفیت قطع 6kA

• نشانگر واقعی وضعیت قطع

• طول عمر بالا

• گارانتی و کیفیت تضمین‌شده برند اشنایدر

اگر به دنبال کلیدی ایمن، بادوام و سازگار با سیستم‌های کنترلی و هوشمند هستی، کلید مینیاتوری تک فاز 2 آمپر 6KA اشنایدر از سری Acti9 اشنایدر الکتریک گزینه‌ای حرفه‌ای و قابل اعتماد است.

سوالات متداول درباره کلید مینیاتوری تک فاز 2 آمپر 6KA اشنایدر

۱. آیا کلید مینیاتوری تک فاز 2 آمپر 6KA اشنایدر در مدارهای DC هم کاربرد دارد؟
بله، این مدل برای استفاده در مدارهای AC و DC طراحی شده و در سیستم‌های خورشیدی و UPS نیز عملکرد بسیار خوبی دارد.

۲. منحنی C چه معنایی دارد؟
یعنی کلید در برابر جریان‌های لحظه‌ای بین ۵ تا ۱۰ برابر جریان نامی واکنش نشان می‌دهد.

۳. آیا کلید مینیاتوری تک فاز 2 آمپر 6KA اشنایدر برای مدار روشنایی مناسب است؟
بله، برای روشنایی LED، CFL یا حتی لامپ‌های صنعتی با بار سبک کاملاً مناسب است.

۴. تفاوت کلید مینیاتوری تک فاز 2 آمپر 6KA اشنایدر با تیپ B چیست؟
تیپ C نسبت به جریان‌های راه‌اندازی لحظه‌ای تحمل بیشتری دارد، درحالی‌که تیپ B برای مصارف خانگی و روشنایی ساده طراحی شده است.

۵. آیا کلید مینیاتوری تک فاز 2 آمپر 6KA اشنایدر دارای نشانگر وضعیت قطع است؟
بله، دارای سیستم VisiSafe است که وضعیت واقعی قطع فیزیکی را نشان می‌دهد.

۶. ظرفیت قطع 6kA یعنی چه؟
یعنی کلید می‌تواند خطاهایی تا جریان ۶۰۰۰ آمپر را بدون آسیب قطع کند.

۷. آیا کلید مینیاتوری تک فاز 2 آمپر 6KA اشنایدر قابل ترکیب با تجهیزات جانبی است؟
بله، می‌توان به آن کنتاکت کمکی، نشانگر خطا و قفل مکانیکی متصل کرد.
