کلید حرارتی 0.16 تا 0.25 آمپر اشنایدر مدل GV2ME02 یک تجهیز الکترومکانیکی ساده است که می تواند با استفاده از تکنولوژی قطع TM-D یا حرارتی - مغناطیسی از موتورهای الکتریکی در برابر اضافه بار و اتصال کوتاه حفاظت کند. برای حفاظت در مقابل اضافه بار از حفاظت حرارتی (Thermal Protection) استفاده می شود. این حفاظت حرارتی یک بی متال حساس به حرارت دارد که عبور جریان از آن سبب گرم شدن آن می شود. اگر جریانی که از بی متال عبور می کند از مقدار نامی تنظیم شده بیش تر شود و در مدت معینی کم نشود، بی متال به خاطر گرمای زیاد خم می شود و به میله ی تریپ برخورد می کند که باعث قطع برق می شود.
کلید حرارتی 0.16 تا 0.25 آمپر اشنایدر از سری معروف GV2 شرکت Schneider Electric، یکی از پرکاربردترین تجهیزات حفاظتی موتورهای الکتریکی در صنایع مختلف است. این کلید حرارتی با بازه تنظیم جریان ۰٫۱۶ تا ۰٫۲۵ آمپر، برای موتورهای کوچک و حساس طراحی شده که نیاز به محافظت دقیق در برابر اضافهبار و اتصال کوتاه دارند.
کلیدهای حرارتی سری GV2 به عنوان Motor Protection Circuit Breaker (MPCB) شناخته میشوند و در تابلوهای برق صنعتی برای قطع و وصل دستی، حفاظت حرارتی و مغناطیسی موتور استفاده میگردند.
در فروشگاه بهپو صنعت صدرا، این کلید حرارتی اشنایدر به صورت اورجینال و با ضمانت اصالت اشنایدر الکتریک عرضه میشود و بههمراه مشاوره فنی جهت انتخاب جریان مناسب موتور ارائه میگردد.
کلید حرارتی 0.16 تا 0.25 آمپر اشنایدر با ترکیب دو مکانیزم حفاظتی اصلی، امنیت کامل موتور را فراهم میکند:
حفاظت حرارتی (بیمتال): در صورت افزایش جریان به دلیل بار اضافی یا قفل شدن روتور موتور، بیمتال گرم شده و مدار را قطع میکند تا از سوختن سیمپیچ جلوگیری شود.
حفاظت مغناطیسی: در صورت بروز اتصال کوتاه، کلید به صورت آنی مدار را قطع میکند تا از آسیبهای شدید جلوگیری شود.
این مدل برای موتورهایی با جریان نامی بسیار پایین (زیر 0.3 آمپر) طراحی شده و در صنایع حساس مانند اتوماسیون، تجهیزات کنترلی، ماشینآلات دقیق، تابلوهای ابزار دقیق، و خطوط کنترل PLC به کار میرود.
| مشخصه | مقدار / توضیح |
|---|---|
| مدل | GV2ME02 |
| برند | Schneider Electric |
| سری | GV2 |
| نوع کلید | حرارتی – مغناطیسی (MPCB) |
| رنج تنظیم جریان | 0.16 تا 0.25 آمپر |
| تعداد پل | 3 پل |
| ولتاژ کاری نامی (Ui) | 690 ولت AC |
| ظرفیت قطع اتصال کوتاه (Icu) | 100 کیلوآمپر در 400 ولت با فیوز پشتیبان |
| فرکانس کاری | 50/60 هرتز |
| درجه حفاظت (IP) | IP20 (قابل ارتقا با کاور) |
| دمای کاری مجاز | از -20 تا +60 درجه سانتیگراد |
| نوع عملکرد قطع و وصل | دستی (On/Off/Trip) |
| قابلیت نصب روی ریل | دارد |
| قابلیت اتصال به کنتاکتور LC1D | دارد (از طریق کیت اتصال) |
| کشور سازنده | فرانسه یا تحت لیسانس اشنایدر |
| استانداردها | IEC/EN 60947-2, IEC/EN 60947-4-1 |
| کاربرد اصلی | حفاظت از موتورهای سهفاز کوچک، پمپهای کوچک، فنها، و تجهیزات کنترلی |
| ضمانت اصالت کالا | بهپو صنعت صدرا |

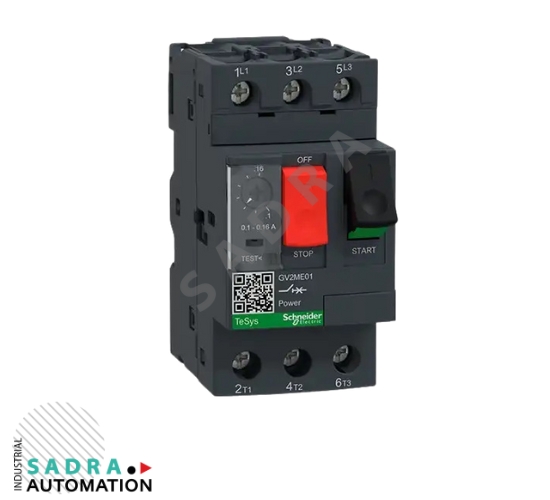

کلید حرارتی 0.16 تا 0.25 آمپر اشنایدر با بدنه مقاوم از جنس پلاستیک فشرده مقاوم در برابر حرارت (Thermoset) ساخته شده است تا در محیطهای صنعتی با دمای بالا و ارتعاش زیاد عملکرد پایداری داشته باشد.
دکمههای روشن (ON) و خاموش (OFF) در قسمت جلویی دستگاه تعبیه شده و در مرکز آن دکمه قرمز Trip Reset قرار دارد که در صورت قطع به دلیل خطا، به راحتی مدار را بازنشانی میکند.
در پایین بدنه ی کلید حرارتی 0.16 تا 0.25 آمپر اشنایدر، پیچهای اتصال سهفاز ورودی و خروجی با ایمنی بالا تعبیه شدهاند و برچسب جریان روی پنل برای تنظیم دقیق قرار دارد.
| ویژگی | توضیح |
|---|---|
| 🔹 محافظت دقیق حرارتی-مغناطیسی | جلوگیری از آسیب موتور در شرایط اضافهبار یا اتصال کوتاه |
| 🔹 رنج تنظیم دقیق (0.16–0.25A) | مناسب موتورهای کوچک و حساس |
| 🔹 طراحی فشرده و سبک | اشغال فضای کم در تابلو برق |
| 🔹 قابلیت نصب آسان روی ریل DIN | کاهش زمان نصب و سرویس |
| 🔹 امکان اتصال مستقیم به کنتاکتور LC1D | برای راهاندازی سریع موتور |
| 🔹 عملکرد مکانیکی بسیار دقیق | طول عمر مکانیکی بالا (بیش از 100,000 بار قطع و وصل) |
| 🔹 نمایشگر وضعیت (Trip Indicator) | اعلام وضعیت خطا بهصورت بصری |
| 🔹 سازگاری با تجهیزات جانبی اشنایدر | قابلیت افزودن کنتاکت کمکی، رله شنت یا آلارم تریپ |
| 🔹 ساختار مستحکم و ایمن | مناسب محیطهای صنعتی و تاسیساتی |
کلید حرارتی 0.16 تا 0.25 آمپر اشنایدر دارای پیچ تنظیم در جلوی دستگاه است که با چرخاندن آن، جریان حرارتی بر اساس مقدار نامی موتور تنظیم میشود. برای مثال، اگر موتور شما دارای جریان کاری 0.20 آمپر است، باید عقربه روی 0.20 تنظیم شود تا حفاظت بهینه انجام گیرد.
در شرایطی که جریان موتور بهطور مداوم از حد تنظیمی بالاتر رود، بیمتال گرم شده و مدار را قطع میکند. این فرآیند چند ثانیه طول میکشد تا از قطع ناگهانی در نوسانات لحظهای جلوگیری شود.
در اتصال کوتاه یا جریانهای ناگهانی بالا (۱۰ تا ۱۲ برابر جریان نامی)، بخش مغناطیسی کلید بهسرعت عمل کرده و مدار را در چند میلیثانیه قطع میکند.
کلید حرارتی 0.16 تا 0.25 آمپر اشنایدر به دلیل دقت و کیفیت بالا در پروژههای متنوعی به کار میرود، از جمله:
تابلوهای کنترل صنعتی و اتوماسیون
محافظت از موتورهای سهفاز کوچک
پمپهای کممصرف و فنهای تهویه دقیق
سیستمهای ابزار دقیق و آزمایشگاهی
تجهیزات اندازهگیری و PLCها
تابلوهای روشنایی و فرمان
| مدل | بازه جریان (A) | نوع عملکرد | سری | کاربرد |
|---|---|---|---|---|
| GV2ME01 | 0.10 – 0.16 | حرارتی–مغناطیسی | GV2 | حفاظت موتورهای بسیار کوچک |
| GV2ME02 | 0.16 – 0.25 | حرارتی–مغناطیسی | GV2 | موتورهای کوچک ابزار دقیق |
| GV2ME03 | 0.25 – 0.40 | حرارتی–مغناطیسی | GV2 | پمپهای سبک و فنها |
| GV2ME04 | 0.40 – 0.63 | حرارتی–مغناطیسی | GV2 | موتورها تا 0.25 کیلووات |
🔹 کلید حرارتی 0.16 تا 0.25 آمپر اشنایدر دقیقاً بین مدل 01 و 03 قرار گرفته و برای موتورهایی با جریان کاری بسیار پایین بهترین انتخاب است.
نصب روی ریل DIN استاندارد 35 میلیمتری انجام شود.
اتصال کابلها با گشتاور استاندارد ۲ نیوتنمتر انجام گردد.
از قرار دادن کلید در مجاورت حرارت مستقیم یا لرزش شدید خودداری شود.
پس از هر بار تریپ، وضعیت خطا بررسی شود و تنها پس از رفع آن مدار مجدداً وصل گردد.
در صورت استفاده در محیط مرطوب، از کاور حفاظتی ضد رطوبت استفاده شود.
کلید حرارتی 0.16 تا 0.25 آمپر اشنایدر با بازه جریان ۰٫۱۶ تا ۰٫۲۵ آمپر، یکی از دقیقترین و قابل اعتمادترین کلیدهای حفاظتی برای موتورهای کوچک و حساس است. این محصول با بدنه مقاوم، واحد حفاظت ترکیبی، و سازگاری کامل با تجهیزات اشنایدر، انتخابی ایدهآل برای پروژههای صنعتی و آزمایشگاهی محسوب میشود.
برای خرید مطمئن، دریافت مشاوره فنی و استعلام قیمت روز، میتوانید از طریق فروشگاه بهپو صنعت صدرا اقدام کنید. کارشناسان فنی ما آماده پاسخگویی به شما هستند.
۱. آیا کلید حرارتی 0.16 تا 0.25 آمپر اشنایدر برای برق DC هم قابل استفاده است؟
بله، تا ولتاژ محدود (زیر 250 ولت DC) قابل استفاده است اما برای DC بهتر است مدلهای مخصوص DC استفاده شود.
۲. تفاوت کلید حرارتی 0.16 تا 0.25 آمپر اشنایدر با فیوز چیست؟
فیوز پس از عمل باید تعویض شود، ولی کلید حرارتی پس از تریپ فقط با فشردن دکمه Reset مجدداً قابل استفاده است.
۳. آیا میتوان کلید حرارتی 0.16 تا 0.25 آمپر اشنایدر را با کنتاکتور ترکیب کرد؟
بله، از طریق کیت اتصال مستقیم به کنتاکتور LC1D اشنایدر متصل میشود و بهصورت کامل مدار استارت موتور را میسازد.
۴. کلید حرارتی 0.16 تا 0.25 آمپر اشنایدر برای چه موتوری مناسب است؟
برای موتورهایی با جریان کاری 0.16 تا 0.25 آمپر (حدود 0.06 تا 0.09 کیلووات در 380 ولت سهفاز).
۵. آیا بهپو صنعت صدرا گارانتی اصالت ارائه میدهد؟
بله، تمام کلیدهای حرارتی عرضهشده در بهپو صنعت صدرا اصل اشنایدر بوده و با فاکتور رسمی و ضمانت اصالت ارائه میشوند.
| مدل | GV2ME02 |
|---|---|
| تعداد پلها | 3 پل (سه فاز) |
| جریان نامی | 0.16 تا 0.25 آمپر |
| درجه حفاظت (IP) | IP20 |
| سری ساخت | GV2 |
| واحد تریپ | TM-D |
