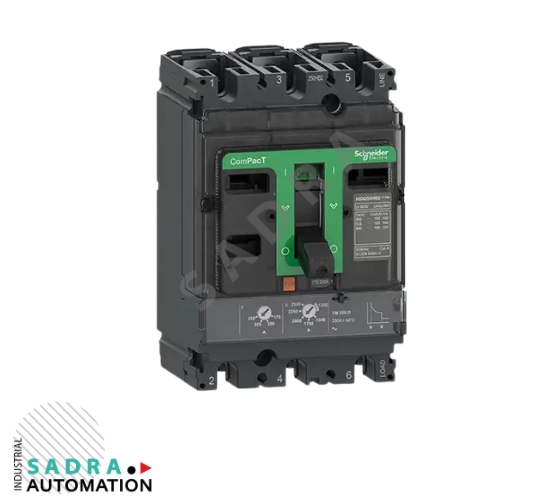

کلید اتوماتیک 16 آمپر سه پل 25kA اشنایدر با کد فنی C10B3TM016 یک تجهیز حفاظتی است که جریان ناشی از اضافه بار یا اتصال کوتاه را تشخیص داده و مدار الکتریکی را قطع می‌کند. قدرت قطع (Icu) کلید اتوماتیک کمپکت NSX100B برابر با 25 کیلوآمپر در فرکانس 50/60 هرتز با ولتاژ 415 ولت AC است. ولتاژ عملیاتی نامی (Ue) این قطعه 690 ولت AC در فرکانس 50/60 هرتز است. این محصول دارای واحد تریپ حرارتی-مغناطیسی (TMD) با رنج 16 آمپر است. این واحد تریپ حفاظت قابل تنظیم اضافه بار حرارتی و حفاظت غیر قابل تنظیم مغناطیسی را ارائه می‌دهد. ابعاد این کلید اتوماتیک (MCCB) به ترتیب برابر با 86*161*105 میلی‌متر است. این قطعه مطابق با استانداردهای بین المللی IEC 60947، CCC و EAC تولید و عرضه می‌شود.
کلید اتوماتیک 16 آمپر سه پل 25kA اشنایدر یکی از محصولات حرفه‌ای سری Compact NSX برند Schneider Electric است که برای حفاظت مطمئن مدارهای قدرت در برابر خطاهای الکتریکی طراحی شده است. این کلید اتوماتیک از نوع سه پل (3P) بوده و جریان نامی آن 16 آمپر است. واحد حفاظتی تعبیه‌شده در این مدل از نوع حرارتی-مغناطیسی (TM-D) است که عملکرد بسیار دقیقی در برابر اضافه بار و اتصال کوتاه دارد.
این کلید اتوماتیک اشنایدر به‌دلیل ابعاد فشرده، نصب آسان و کیفیت بالای ساخت، به‌عنوان یکی از پرفروش‌ترین تجهیزات حفاظتی در تابلو برق‌های صنعتی و پروژه‌های تأسیساتی شناخته می‌شود.
کلید اتوماتیک اشنایدر سه پل 16 آمپر مدل NSX100 C10B3TM016 مناسب برای حفاظت مدارهایی است که جریان مصرفی آن‌ها پایین تا متوسط است. این کلید معمولاً در موارد زیر مورد استفاده قرار می‌گیرد:
تابلوهای برق صنعتی و ساختمانی
حفاظت موتورهای کم توان
تجهیزات روشنایی صنعتی
خطوط تغذیه فرعی و کنترل تجهیزات
سیستم‌های تهویه و پمپ‌های کوچک
به لطف طراحی سه‌پل، کلید اتوماتیک 16 آمپر سه پل 25kA اشنایدر قادر است مدارهای سه‌فاز را نیز به‌صورت کامل کنترل و محافظت کند.
| مشخصه فنی | مقدار |
|---|---|
| برند | Schneider Electric |
| سری محصول | Compact NSX |
| مدل | C10B3TM016 |
| نوع کلید | کلید اتوماتیک حرارتی مغناطیسی (MCCB) |
| تعداد پل | 3 پل (سه فاز) |
| جریان نامی (In) | 16 آمپر |
| جریان قطع نهایی (Icu) | 36 کیلوآمپر در 415 ولت AC |
| ولتاژ کاری نامی (Ue) | 690 ولت AC |
| واحد حفاظتی (Trip Unit) | TM-D (حرارتی-مغناطیسی قابل تنظیم) |
| قابلیت تنظیم جریان اضافه بار (Ir) | از 0.7 تا 1 برابر جریان نامی |
| مکانیزم قطع سریع (Instantaneous Trip) | بله، در برابر اتصال کوتاه |
| قابلیت نصب تجهیزات جانبی | دارد (کنتاکت کمکی، هشداردهنده، موتور عملگر) |
| درجه حفاظت (IP) | IP40 |
| دمای کاری مجاز | -25 تا +70 درجه سانتی‌گراد |
| طول عمر مکانیکی | بیش از 20,000 بار عملکرد |
| نوع نصب | فیکس (ثابت) |
| کشور سازنده | فرانسه یا تحت لیسانس اشنایدر |
| گارانتی فروشگاه بهپو صنعت صدرا | تضمین اصالت و سلامت فیزیکی کالا |
کلید اتوماتیک 16 آمپر سه پل 25kA اشنایدر سری NSX ترکیبی از فناوری پیشرفته، طراحی فشرده و کیفیت بالا است. در ادامه به مهم‌ترین ویژگی‌های این مدل اشاره می‌شود:
واحد TM-D کلید اتوماتیک 16 آمپر سه پل 25kA اشنایدر قادر است مدار را در برابر اضافه بار با عملکرد حرارتی و در برابر اتصال کوتاه با عملکرد مغناطیسی حفاظت کند. این دو سیستم به صورت مستقل و هماهنگ عمل کرده و از آسیب دیدن کابل‌ها و تجهیزات جلوگیری می‌کنند.
اگرچه کلید اتوماتیک 16 آمپر سه پل 25kA اشنایدر دارای ابعاد فشرده است، اما می‌تواند تا 36 کیلوآمپر جریان خطا را در ولتاژ 415 ولت قطع کند. این ویژگی باعث شده تا برای محیط‌های صنعتی با جریان بالا نیز مناسب باشد.
کاربر می‌تواند جریان عملکرد حرارتی را بین 70٪ تا 100٪ جریان نامی (یعنی حدود 11 تا 16 آمپر) تنظیم کند. این انعطاف‌پذیری به طراحان تابلو برق اجازه می‌دهد تا حفاظت مدار را دقیقاً متناسب با بار مصرفی تنظیم کنند.
کلید اتوماتیک 16 آمپر سه پل 25kA اشنایدر را می‌توان به انواع لوازم جانبی مانند:
کنتاکت کمکی (OF, SD)
آژیر خطا یا هشداردهنده (Fault Indicator)
موتور عملگر برای کنترل از راه دور
تجهیز کرد تا کنترل و مانیتورینگ مدار آسان‌تر شود.
کلید اتوماتیک 16 آمپر سه پل 25kA اشنایدر در مقایسه با مدل‌های قدیمی‌تر، تا 25٪ فضای کمتری اشغال می‌کند و برای تابلوهایی با محدودیت فضا بسیار مناسب است. نصب آن نیز تنها با چند پیچ انجام می‌شود.
کلید اتوماتیک 16 آمپر سه پل 25kA اشنایدر دارای گواهی استاندارد IEC 60947-2 است که تضمین‌کننده کیفیت عملکرد و دوام آن در شرایط مختلف محیطی می‌باشد.
کلید اتوماتیک 16 آمپر سه پل 25kA اشنایدر قابلیت بیش از 20,000 بار عملکرد مکانیکی و حدود 10,000 بار عملکرد الکتریکی را دارد که نشان از طول عمر بالا و کیفیت ساخت اشنایدر دارد.
ایمنی بالا در برابر خطاهای الکتریکی
قطع سریع جریان در زمان اتصال کوتاه
امکان تنظیم دقیق جریان اضافه بار
اشغال فضای کمتر در تابلو برق
قابلیت نصب تجهیزات جانبی هوشمند
مناسب برای پروژه‌های صنعتی و ساختمانی
کیفیت تضمین‌شده برند Schneider Electric
کلید اتوماتیک 16 آمپر سه پل 25kA اشنایدر در انواع پروژه‌های صنعتی، تجاری و ساختمانی مورد استفاده قرار می‌گیرد، از جمله:
تابلو برق‌های اصلی و فرعی
سیستم‌های روشنایی صنعتی
مدارهای کنترل موتور
سیستم‌های تهویه (HVAC)
تجهیزات الکتریکی دقیق در کارگاه‌ها
مراکز داده و تابلو برق UPS
کلید اتوماتیک 16 آمپر سه پل 25kA اشنایدر دارای عملکرد حفاظتی دوگانه است:
حفاظت حرارتی (Thermal Protection):
در برابر جریان‌های بیش از حد مجاز (Overload) به‌صورت تاخیری عمل کرده و از سوختن کابل‌ها جلوگیری می‌کند.
حفاظت مغناطیسی (Magnetic Protection):
در زمان بروز اتصال کوتاه، کلید به‌صورت آنی مدار را قطع می‌کند تا از آسیب دیدن تجهیزات جلوگیری شود.
| مدل | جریان نامی (A) | ظرفیت قطع (kA) | نوع واحد حفاظتی | تعداد پل | کاربرد |
|---|---|---|---|---|---|
| C10B3TM016 | 16A | 25kA | TM-D | 3 پل | مدارهای کنترل کوچک |
| C10B3TM032 | 32A | 36kA | TM-D | 3 پل | موتورهای متوسط |
| C10B3TM063 | 63A | 36kA | TM-D | 3 پل | تابلوهای توزیع صنعتی |
| C10B3TM100 | 100A | 36kA | TM-D | 3 پل | مدارهای قدرت بالا |
مدل 16 آمپر به‌دلیل دقت در حفاظت و قیمت مناسب، گزینه‌ای اقتصادی برای تابلوهای کم‌جریان است.
کلید باید روی سطح خشک و بدون لرزش نصب شود.
دمای محیط نباید از 70 درجه سانتی‌گراد تجاوز کند.
در صورت استفاده در تابلوهای بزرگ، تهویه مناسب الزامی است.
اتصالات به‌صورت دوره‌ای بررسی و در صورت نیاز سفت شوند.
تست عملکرد کلید هر 6 ماه یکبار انجام شود.
خرید کلید اتوماتیک اشنایدر از فروشگاه بهپو صنعت صدرا یعنی خریدی مطمئن، سریع و حرفه‌ای. ما با سال‌ها تجربه در تأمین تجهیزات برق صنعتی، این مزایا را در اختیار مشتریان خود قرار می‌دهیم:
ضمانت اصالت کالا
ارسال سریع به سراسر کشور
مشاوره فنی رایگان پیش از خرید
پشتیبانی تخصصی پس از فروش
موجودی دائمی محصولات پرفروش برند اشنایدر
کلید اتوماتیک 16 آمپر سه پل 25kA اشنایدر با جریان 16 آمپر، یکی از بهترین گزینه‌ها برای حفاظت از مدارهای قدرت با جریان پایین تا متوسط است. این محصول با واحد حفاظتی TM-D، طراحی فشرده، قدرت قطع بالا و دوام مکانیکی عالی، انتخابی مطمئن برای تابلو برق‌های صنعتی و ساختمانی محسوب می‌شود.
اگر به دنبال خرید کلید اتوماتیک 16 آمپر سه پل 25kA اشنایدر اصل با گارانتی معتبر و قیمت رقابتی هستید، فروشگاه بهپو صنعت صدرا بهترین مرجع تخصصی برای خرید محصولات اشنایدر در ایران است.
1. تفاوت واحد حفاظتی TM-D با Micrologic در کلیدهای اشنایدر چیست؟
واحد TM-D از نوع مکانیکی و حرارتی-مغناطیسی است، در حالی‌که Micrologic دیجیتالی بوده و تنظیمات دقیق‌تری دارد.
2. آیا کلید اتوماتیک 16 آمپر سه پل 25kA اشنایدر قابل استفاده برای موتور است؟
بله، در صورت تنظیم مناسب جریان، می‌توان از آن برای حفاظت موتورهای کوچک استفاده کرد.
3. آیا کلید اتوماتیک 16 آمپر سه پل 25kA اشنایدر قابلیت نصب روی ریل را دارد؟
خیر، این مدل برای نصب فیکس در تابلو برق طراحی شده است.
4. آیا قطعات جانبی اشنایدر برای کلید اتوماتیک 16 آمپر سه پل 25kA اشنایدر قابل نصب هستند؟
بله، می‌توانید از انواع کنتاکت کمکی، آژیر خطا، یا موتور عملگر استفاده کنید.
5. گارانتی کلید اتوماتیک 16 آمپر سه پل 25kA اشنایدر در بهپو صنعت صدرا به چه صورت است؟
تمام محصولات اشنایدر عرضه‌شده در بهپو صنعت صدرا دارای ضمانت اصالت کالا و سلامت فیزیکی هستند.
| مدل | C10B3TM016 |
|---|---|
| تعداد پل‌ها | 3 پل (سه فاز) |
| جریان نامی | 16 آمپر |
| درجه حفاظت (IP) | IP40 |
| قدرت قطع اتصال | 25kA |
| نوع کنترل | ضامن دار |
| واحد تریپ | TM-D |
