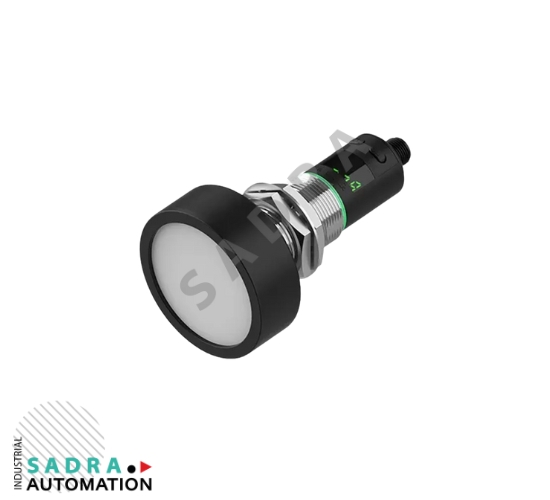

سنسور التراسونیک سری UTRCM8-30MDB-D آتونیکس

توضیحات

معرفی سنسور التراسونیک سری UTRCM8-30MDB-D آتونیکس

سنسورهای التراسونیک، قهرمانان اتوماسیون صنعتی در تشخیص اجسام و اندازه‌گیری فاصله بدون تماس فیزیکی هستند. در میان پیشگامان این حوزه، شرکت آتونیکس (Autonics) با ارائه سری UTRCM، استانداردهای جدیدی را در دقت، قابلیت اطمینان و انعطاف‌پذیری تعریف کرده است. سنسور آتونیکس یکی از قدرتمندترین اعضای این خانواده است که با محدوده تشخیص بسیار وسیع و خروجی‌های ترکیبی، به عنوان یک راه‌حل همه‌کاره برای کاربردهای پیچیده عمل می‌کند.

سنسور التراسونیک سری UTRCM8-30MDB-D آتونیکس از فناوری ارسال امواج صوتی فراتر از محدوده شنوایی انسان (التراسونیک) بهره می‌برد. با اندازه‌گیری زمان بازگشت پژواک (Time of Flight – ToF)، فاصله تا هدف با دقتی فوق‌العاده محاسبه می‌شود. ترکیب بدنه صنعتی مقاوم M30 با قابلیت‌های پیشرفته الکترونیکی، سنسور التراسونیک سری UTRCM8-30MDB-D آتونیکس را به یک ابزار ضروری در صنایع مختلف تبدیل کرده است.

ویژگی‌های برجسته سنسور التراسونیک سری UTRCM8-30MDB-D آتونیکس

سنسور التراسونیک سری UTRCM8-30MDB-D آتونیکس یک سنسور ساده نیست؛ بلکه یک واحد اندازه‌گیری هوشمند است که با ویژگی‌های زیر، فراتر از انتظارات عمل می‌کند:

۱. محدوده تشخیص و کارایی بالا

• حداکثر برد عملیاتی: سنسور التراسونیک سری UTRCM8-30MDB-D آتونیکس قادر است اجسام را در فاصله تا ۸ متر 8000tmm تشخیص دهد، که آن را برای اندازه‌گیری سطح در مخازن بزرگ، کنترل موقعیت جرثقیل‌های سقفی یا مانیتورینگ فضای انبارها ایده‌آل می‌سازد.
• ناحیه کور (Blind Zone) حداقل: ناحیه کور (یا غیر قابل تشخیص) در این مدل به 600mm محدود می‌شود، که به کاربر اجازه می‌دهد از سنسور در فواصل نزدیک‌تر نیز به خوبی بهره ببرد.
• فرکانس مبدل: با فرکانس 80kHz، سنسور التراسونیک سری UTRCM8-30MDB-D آتونیکس دقت خود را در بازه‌های طولانی حفظ می‌کند و مقاومت بیشتری در برابر نویز صوتی محیط دارد.

۲. خروجی‌های ترکیبی و انعطاف‌پذیر (Hybrid Output)

سنسور التراسونیک سری UTRCM8-30MDB-D آتونیکس با ارائه سه نوع خروجی به صورت همزمان، نهایت انعطاف را در اتصال به سیستم‌های کنترلی مختلف فراهم می‌کند (وجود حرف D در انتهای کد نشان‌دهنده خروجی ترکیبی دیجیتال و آنالوگ است):

• خروجی دیجیتال (Digital Output – Push-Pull): این خروجی برای عملیات سوئیچینگ ساده (تشخیص حضور/عدم حضور، کنترل موقعیت High/Low) کاربرد دارد و می‌تواند با هر دو نوع ورودی PLC (NPN یا PNP) سازگار باشد.
• خروجی آنالوگ جریانی Current Output – 4-20mA: این خروجی برای اندازه‌گیری دقیق سطح یا فاصله استفاده می‌شود. سیگنال جریانی، مقاومت بسیار بالایی در برابر نویز محیط و افت ولتاژ در کابل‌های بلند دارد.
• خروجی آنالوگ ولتاژی Voltage Output – 0-10V: این خروجی نیز برای کاربردهای اندازه‌گیری فاصله استفاده می‌شود و اتصال آسان به کنترلرهای قدیمی‌تر را فراهم می‌کند.

۳. سهولت نصب و راه‌اندازی با نمایشگر داخلی

• نمایشگر ۳ رقمی داخلی (3-Digit Display): وجود حرف D در کد این سنسور (UTRCM8-30MDB-D) نشان‌دهنده وجود نمایشگر دیجیتال روی بدنه سنسور است. این نمایشگر، فاصله اندازه‌گیری شده را به صورت لحظه‌ای نشان می‌دهد و فرآیند تنظیم و کالیبراسیون سنسور (Teach-in) را بدون نیاز به ابزارهای خارجی بسیار آسان می‌کند.
• قابلیت برنامه‌ریزی آسان (Teach-in): کاربران می‌توانند به راحتی با استفاده از کلیدهای روی سنسور، نقاط سوئیچینگ (High/Low) و محدوده کاری خروجی آنالوگ را تنظیم کنند.

جزئیات فنی و عملکرد سنسور التراسونیک سری UTRCM8-30MDB-D آتونیکس در محیط صنعتی

عملکرد سنسورهای التراسونیک به شدت به شرایط محیطی و هدف بستگی دارد. آتونیکس با طراحی دقیق، این چالش‌ها را به حداقل رسانده است.

الف. مقاومت مکانیکی و محیطی

• بدنه صنعتی M30: سنسور التراسونیک سری UTRCM8-30MDB-D آتونیکس دارای بدنه استوانه‌ای با قطر 30mmاست که نصب آن را در براکت‌های استاندارد صنعتی آسان می‌کند.
• جنس بدنه: بدنه سنسور التراسونیک سری UTRCM8-30MDB-D آتونیکس از مواد مقاوم (مانند استیل ضد زنگ SUS316L برای بخش اتصال و پلاستیک PC برای بدنه) ساخته شده است.
• درجه حفاظت IP67: این درجه حفاظت تضمین می‌کند که سنسور کاملاً در برابر نفوذ گرد و غبار مقاوم است و می‌تواند تا ۳۰ دقیقه در عمق ۱ متری آب غوطه‌ور بماند. این ویژگی برای کاربردهای در فضای باز یا در معرض شستشوی صنعتی حیاتی است.
• محدوده دمایی عملیاتی گسترده: قابلیت کار در دمای -25C تا +70C، تضمین می‌کند که سنسور در محیط‌های مختلف (سردخانه‌ها، کوره‌ها) قابل اعتماد باقی بماند.

ب. دقت اندازه‌گیری پیشرفته

• رزولوشن (Resolution): رزولوشن اندازه‌گیری این سری سنسورها ge 0.180mm (بسته به مدل) است که برای یک سنسور با این برد ۸ متری، بسیار قابل توجه است.
• دقت تکرارپذیری (Repeat Accuracy): این سنسور قادر است اندازه‌گیری‌ها را با دقت تکرارپذیری بالا (معمولاً کمتر از 1mm انجام دهد.
• جبران‌سازی دمایی (Temperature Compensation): سرعت صوت با تغییر دما تغییر می‌کند. سنسور التراسونیک سری UTRCM8-30MDB-D آتونیکس مجهز به مدارهای داخلی جبران‌سازی دمایی است که با تنظیم خودکار اندازه‌گیری‌ها، خطای ناشی از تغییر دمای محیط را به حداقل می‌رساند و پایداری عملکرد را پس از ۳۰ دقیقه از زمان روشن شدن تأمین می‌کند.

ج. حفاظت مدار داخلی

سنسور التراسونیک سری UTRCM8-30MDB-D آتونیکس دارای مدارهای حفاظتی داخلی کامل است:

1. حفاظت در برابر نوسانات ولتاژ (Surge Protection).
2. حفاظت در برابر اتصال کوتاه خروجی (Output Short Circuit Overcurrent Protection).
3. حفاظت در برابر اتصال معکوس ولتاژ تغذیه (Power Station Access Protection).

جدول مشخصات فنی سنسور آتونیکس UTRCM8-30MDB-D

کاربردهای گسترده سنسور التراسونیک سری UTRCM8-30MDB-D آتونیکس در صنعت

ترکیب برد بلند، دقت بالا و خروجی‌های متنوع، سنسور التراسونیک سری UTRCM8-30MDB-D آتونیکس را به یک ابزار ضروری در حوزه‌های زیر تبدیل کرده است:

1. اندازه‌گیری سطح مواد (Level Measurement):
   • مخازن مایعات و جامدات: اندازه‌گیری دقیق سطح آب، روغن، مواد شیمیایی، یا دانه‌های پلاستیکی و غلات در سیلوها و مخازن بزرگ تا 8m. خروجی آنالوگ 4-20mA مستقیماً به کنترلر (PLC) یا نمایشگر سطح متصل می‌شود.
2. کنترل موقعیت و حضور اجسام بزرگ:
   • کنترل حرکت جرثقیل: تشخیص موقعیت دقیق کابین یا واگن‌های جرثقیل سقفی در طول یک سالن.
   • سیستم‌های انبارداری خودکار (AS/RS): موقعیت‌یابی دقیق شاتل‌ها و جابه‌جایی کننده‌های پالت در ردیف‌های انبار.
3. مانیتورینگ ابعاد و قطر:
   • کنترل قطر رول‌ها: اندازه‌گیری قطر رول‌های کاغذ، پارچه یا فلز در حال باز شدن یا جمع شدن، و ارسال فیدبک آنالوگ برای کنترل سرعت موتور (تنظیم کشش).
4. صنعت چوب و فلز:
   • تشخیص مواد شفاف (مانند شیشه یا فیلم‌های پلاستیکی)، که سنسورهای فوتوالکتریک در تشخیص آن‌ها دچار مشکل می‌شوند.
   • مانیتورینگ سگمنت‌های متحرک یا قطعاتی با سطوح نامنظم و خشن.

نکات مهم نصب و کالیبراسیون سنسور التراسونیک سری UTRCM8-30MDB-D آتونیکس

برای دستیابی به حداکثر دقت سنسور التراسونیک سری UTRCM8-30MDB-D آتونیکس، رعایت نکات زیر ضروری است:

• کالیبراسیون دمایی: پس از نصب، حدود ۳۰ دقیقه سنسور را در حالت فعال بگذارید تا جبران‌ساز دمایی داخلی آن تثبیت شود.
• جلوگیری از سطوح شیب‌دار: مطمئن شوید که سطح هدف (به ویژه سطح مایع) عمود بر سنسور باشد. سطوح بسیار شیب‌دار ممکن است پژواک را به جای سنسور به جهت دیگری منعکس کنند.
• استفاده از حالت Teach-in: برای تنظیم محدوده آنالوگ، به جای استفاده از پتانسیومتر (در مدل‌های قدیمی)، از قابلیت Teach-in استفاده کنید. در این حالت، سنسور را در حداقل فاصله مثلاً 600mm و حداکثر فاصله 8000mm قرار دهید و دکمه‌های تنظیم را فشار دهید. سنسور به صورت خودکار، سیگنال 4mA و 20mA را به این دو نقطه نگاشت می‌کند.
• ملاحظات نویز محیطی: از نصب سنسور در نزدیکی منابع قوی نویز صوتی (مانند جت‌های بخار، سوت‌ها یا کمپرسورهای پر سر و صدا) اجتناب کنید.

راهنمای تخصصی سیم‌کشی و اتصال M12، ۵ پین

اتصال صحیح سنسور UTRCM8-30MDB-D که از یک کانکتور استاندارد M12، ۵ پین استفاده می‌کند، برای عملکرد بدون خطای آن حیاتی است.

نکات سیم‌کشی حرفه‌ای:

1. جداسازی سیگنال آنالوگ: کابل‌هایی که سیگنال‌های آنالوگ (پین‌های ۴ و ۵) را حمل می‌کنند، باید از کابل‌های قدرت موتور و منابع نویز شدید (مانند اینورترها) حداقل 30cm فاصله داشته باشند.
2. استفاده از شیلد (Shielding): استفاده از کابل شیلددار و اتصال صحیح شیلد کابل به ترمینال زمین در PLC/کنترلر، به ویژه در محیط‌های پرنویز، به شدت توصیه می‌شود.
3. تغذیه مجزا: در صورت امکان، ولتاژ تغذیه سنسور 12-30V DC باید از یک منبع تغذیه مجزا و با کیفیت (ترجیحاً دارای فیلتر نویز) تأمین شود تا نوسانات برق سایر قطعات روی عملکرد سنسور تأثیر نگذارد.

سوالات متداول درباره سنسور التراسونیک سری utrcm8-30mdb-d آتونیکس

۱. آیا سنسور التراسونیک سری UTRCM8-30MDB-D آتونیکس از IO-Link پشتیبانی می‌کند؟

خیر، مدل استاندارد UTRCM8-30MDB-D فاقد رابط IO-Link است. مدل‌هایی که از IO-Link پشتیبانی می‌کنند، معمولاً در انتهای کد خود حروف اختصاصی (مانند IL2) دارند. با این حال، خروجی‌های آنالوگ 4-20mA و 0-10V و دیجیتال Push-Pull، اتصال آن را به تقریباً تمام سیستم‌های کنترلی استاندارد صنعتی تضمین می‌کند.

۲. دقت اندازه‌گیری (رزولوشن) سنسور التراسونیک سری UTRCM8-30MDB-D آتونیکس چقدر است و آیا می‌توان آن را تغییر داد؟

رزولوشن اندازه‌گیری سنسور التراسونیک سری UTRCM8-30MDB-D آتونیکس معمولاً 0.180mm (بسته به فاصله) است. دقت کلی سیستم pm 1 از فاصله کامل (Full Scale) می‌باشد. این رزولوشن به صورت سخت‌افزاری توسط فرکانس مبدل و کیفیت مدار داخلی تعیین می‌شود و مستقیماً قابل تغییر توسط کاربر نیست، اما از طریق تنظیم هیسترزیس و میانگین‌گیری خروجی آنالوگ در PLC می‌توان دقت ظاهری را بهبود داد.

۳. برای اتصال کابل سنسور به PLC، آیا باید از کابل خاصی استفاده کرد؟

بله، سنسور التراسونیک سری UTRCM8-30MDB-D آتونیکس از کانکتور M12، ۵ پین استفاده می‌کند. توصیه می‌شود برای حفظ درجه حفاظت IP67 و جلوگیری از نویز در فواصل طولانی، از کابل‌های شیلددار و استاندارد M12 با کیفیت بالا استفاده شود. استفاده از کابل نامناسب یا اتصالات غیر استاندارد می‌تواند باعث کاهش کیفیت سیگنال آنالوگ و کاهش مقاومت در برابر آب و گرد و غبار شود.
