سرو درایو یاسکاوا مدل SGD7S-2R8A00A002

توضیحات

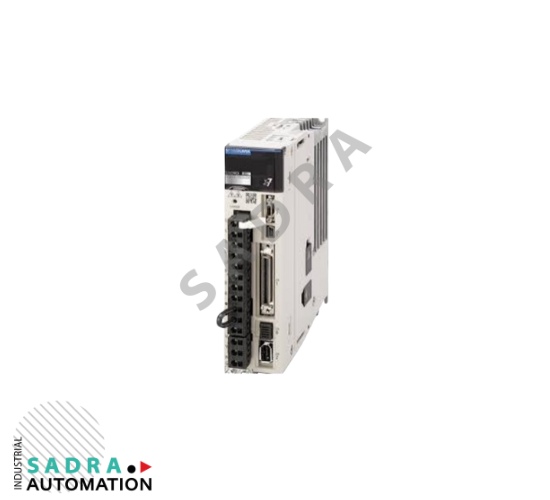

معرفی سرو درایو یاسکاوا مدل SGD7S-2R8A00A002

سرو درایو یاسکاوا مدل SGD7S-2R8A00A002 از سری پرچمدار Sigma-7 شرکت یاسکاوا (Yaskawa)، یک استاندارد جدید در صنعت کنترل حرکت تعریف می‌کند. در دنیای پرشتاب اتوماسیون صنعتی، جایی که دقت در حد میکرون و سرعت‌های بالا حرف اول را می‌زند، انتخاب یک سرو درایو قدرتمند و هوشمند حیاتی است. این سرو درایو یاسکاوا، با ترکیب پیشرفته‌ترین تکنولوژی‌های کنترل و طراحی مقاوم ژاپنی، پاسخی جامع به سخت‌ترین نیازهای ماشین‌آلات مدرن است.

ویژگی‌های کلیدی سرو درایو یاسکاوا مدل SGD7S-2R8A00A002

سری Sigma-7 با هدف غلبه بر چالش‌های اتوماسیون با کارایی بالا معرفی شد و سرو درایو یاسکاوا مدل SGD7S-2R8A00A002 تمامی مزایای این نسل را به ارث برده است:

• پاسخ فرکانسی بی‌رقیب (3.1kHz): مهم‌ترین شاخصه این درایو، فرکانس پاسخ‌دهی فوق‌العاده بالای آن در حدود 3100 هرتز است. این میزان پاسخ‌دهی، امکان دستیابی به زمان‌های سکون (Settling Time) کوتاه‌تر و کنترل دقیق‌تر نوسانات را در کاربردهای دینامیک فراهم می‌سازد.
• قابلیت‌های اتوتیونینگ (Autotuning) پیشرفته: دیگر نیازی به صرف ساعت‌ها زمان برای تنظیم دستی پارامترهای سروو نیست. سرو درایو یاسکاوا مدل SGD7S-2R8A00A002 با استفاده از الگوریتم‌های هوشمند اتوتیونینگ، به صورت خودکار و در لحظه، بهترین ضرایب کنترلی را برای بار مکانیکی متصل به موتور پیدا و اعمال می‌کند. این قابلیت در زمان نصب و همچنین در طول عمر ماشین، عملیات نگهداری را بسیار ساده می‌کند.
• رابط‌های کنترلی استاندارد صنعتی: این مدل خاص (با کد 00A002) مجهز به رابط‌های ولتاژ آنالوگ (Analog Voltage) و قطار پالس (Pulse Train) است که آن را برای اتصال آسان به PLCها، کنترلرهای حرکت و سیستم‌های کنترلی سنتی‌تر مناسب می‌سازد.
• سازگاری با انکودرهای با وضوح بالا: سروو موتورهای Sigma-7 با انکودرهای سریالی 20 بیتی تا 24 بیتی جفت می‌شوند. این وضوح بالا (حتی تا 16 میلیون پالس در هر دور) تضمین‌کننده دقت موقعیت‌یابی است که در ماشین‌ابزارهای CNC، تجهیزات اپتیکال و رباتیک بسیار حیاتی است.
• فناوری حذف لرزش (Vibration Suppression): درایو به طور هوشمند نویز و لرزش‌های مکانیکی سیستم را تشخیص داده و با استفاده از فیلترهای نوین، آن‌ها را به حداقل می‌رساند. نتیجه، حرکت نرم‌تر، استهلاک کمتر و عمر طولانی‌تر تجهیزات مکانیکی است.

جزئیات فنی و عملکردی سرو درایو یاسکاوا مدل SGD7S-2R8A00A002

سرو درایو یاسکاوا مدل SGD7S-2R8A00A002 فراتر از یک تقویت‌کننده ساده است؛ یک سیستم کنترلی کامل با ویژگی‌های زیر است:

1. کنترل دقیق موقعیت و سرعت

• تغییر موقعیت‌های سریع: به لطف پهنای باند بالا و توانایی پردازش سریع، این درایو می‌تواند تغییرات فرمان‌های موقعیت‌یابی را تقریباً به صورت لحظه‌ای اجرا کند و زمان توقف و شروع حرکت را به حداقل برساند.
• کنترل گشتاور پایدار: در کاربردهایی مانند کشش و چاپ، کنترل گشتاور حیاتی است. SGD7S گشتاور خروجی را با دقت بالا و پایداری فوق‌العاده در تمام محدوده‌های سرعت تنظیم می‌کند.
• پایداری در سرعت پایین: سرو درایو یاسکاوا مدل SGD7S-2R8A00A002 حتی در سرعت‌های نزدیک به صفر نیز گشتاور و موقعیت را با نوسانات بسیار کم حفظ می‌کند که برای فرآیندهایی مانند بازرسی یا مونتاژ دقیق ضروری است.

2. طراحی سخت‌افزاری مقاوم و بهینه

• درجه حفاظت IP20: طراحی سرو درایو یاسکاوا مدل SGD7S-2R8A00A002 برای نصب در داخل تابلوهای کنترلی صنعتی مناسب است و در برابر لمس قطعات خطرناک و اجسام خارجی مقاوم است.
• قابلیت اطمینان (Reliability) بالا: یاسکاوا به دلیل عمر طولانی و کیفیت بالای محصولاتش شهرت دارد. این مدل نیز از قطعات با دوام بالا ساخته شده تا نیاز به تعمیر و نگهداری را به حداقل برساند.
• طراحی جمع و جور: سری Sigma-7 با وجود توان و قابلیت‌های پیشرفته، دارای ابعاد کوچکتری نسبت به نسل‌های قبلی است، که به طراحان تابلوهای برق اجازه می‌دهد تا فضای کمتری را اشغال کنند و طراحی‌های جمع‌وجورتری ارائه دهند.

3. سهولت نگهداری و عیب‌یابی

• جداسازی مدارهای کنترل و قدرت: جداسازی کامل منبع تغذیه کنترل و مدار اصلی، ایمنی و پایداری عملکرد را افزایش می‌دهد و در صورت بروز خطا، عیب‌یابی را ساده‌تر می‌کند.
• قابلیت ردیابی خطا (Alarm Tracking Memory): این ویژگی امکان ثبت دقیق و ذخیره جزئیات خطاها و آلارم‌های اخیر را فراهم می‌کند تا تکنسین‌ها بتوانند به سرعت علت مشکل را شناسایی و رفع کنند.

جدول مشخصات فنی سرو درایو یاسکاوا SGD7S-2R8A00A002

کاربردهای صنعتی سرو درایو SGD7S-2R8A00A002

سرو درایو یاسکاوا مدل SGD7S-2R8A00A002 به دلیل دقت و سرعت بالا، در طیف گسترده‌ای از صنایع حیاتی مورد استفاده قرار می‌گیرد:

1. ماشین‌آلات CNC و ابزار دقیق: در فرآیندهای برش، تراش و حکاکی با دقت بالا که هرگونه خطا در موقعیت‌یابی غیرقابل قبول است.
2. صنایع بسته‌بندی: در ماشین‌آلات بسته‌بندی با سرعت بالا که نیاز به سیکل‌های شروع و توقف سریع و دقیق دارند (مثل کنترل فک‌های دوخت یا برش).
3. رباتیک و جابجایی مواد (Material Handling): برای کنترل حرکت دقیق و سریع بازوهای رباتیک و سیستم‌های Pick & Place.
4. صنایع چاپ و نساجی: در کنترل کشش پارچه، غلطک‌ها و مکانیزم‌های چاپ که نیاز به پایداری سرعت بالا دارند.
5. تجهیزات پزشکی و آزمایشگاهی: در دستگاه‌های تصویربرداری، میکروسکوپ‌های خودکار و تجهیزات دوزینگ دقیق.

راهنمای انتخاب و جفت‌سازی موتور

سرو درایو یاسکاوا مدل SGD7S-2R8A00A002 به طور خاص برای کار با موتورهای سروو 400 وات سری SGM7J یاسکاوا طراحی شده است، مانند مدل SGM7J-04AFC6S. در هنگام خرید و نصب، اطمینان از سازگاری کامل موتور و درایو (سروو پک) با توجه به توان، ولتاژ و نوع انکودر ضروری است تا بهترین عملکرد و بهره‌وری از سیستم حاصل شود.

راهنمای جامع نصب و سیم‌کشی سرو درایو یاسکاوا مدل SGD7S-2R8A00A002

سرو درایو یاسکاوا مدل SGD7S-2R8A00A002 با وجود فناوری پیشرفته، به گونه‌ای طراحی شده که فرایند نصب و راه‌اندازی آن با دقت و سهولت انجام شود. رعایت نکات زیر در هنگام نصب و سیم‌کشی این سرو درایو حیاتی است تا عملکرد بهینه و عمر طولانی آن تضمین شود.

🔌 ۱. نکات مهم در سیم‌کشی مدار قدرت و کنترل

سیم‌کشی صحیح نه تنها عملکرد سرو درایو را تضمین می‌کند، بلکه ایمنی سیستم را نیز افزایش می‌دهد. درایوهای سری Sigma-7 به جداسازی کامل مدارهای قدرت و کنترل اهمیت زیادی می‌دهند:

الف. مدار قدرت (Main Circuit)

مدار قدرت وظیفه تامین انرژی اصلی برای حرکت موتور را بر عهده دارد.

• تغذیه ورودی سه‌فاز: این مدل از ولتاژ 200 تا 240 ولت AC سه‌فاز استفاده می‌کند. اطمینان از کیفیت منبع تغذیه (عدم وجود نوسانات شدید ولتاژ) بسیار مهم است. برای حفاظت از درایو، استفاده از مدارشکن‌های مناسب (Circuit Breakers) در ورودی اصلی توصیه می‌شود.
• سیم‌کشی موتور: کابل‌های قدرت موتور (U, V, W) باید شیلددار و مطابق با استانداردهای EMC باشند تا از ایجاد نویز الکترومغناطیسی بر روی سیم‌های سیگنال جلوگیری شود. طول کابل‌ها باید بر اساس توصیه‌های یاسکاوا و با در نظر گرفتن توان درایو باشد.
• اتصال زمین (Grounding): اتصال زمین مناسب (PE) برای درایو و موتور ضروری است. این اتصال باید با کمترین مقاومت و از طریق ترمینال‌های مشخص شده در درایو انجام شود. این کار به تخلیه نویز و حفاظت در برابر شوک الکتریکی کمک می‌کند.

ب. مدار کنترل و سیگنال (Control Circuit)

مدار کنترل شامل سیم‌کشی فرمان‌ها و بازخورد انکودر است.

• تغذیه کنترل: مدار کنترل SGD7S-2R8A00A002 معمولاً توسط یک منبع تغذیه جداگانه (که اغلب 24V DC است) تغذیه می‌شود. این جداسازی تضمین می‌کند که حتی در صورت قطع برق اصلی، وضعیت و خطاهای درایو قابل مانیتورینگ باقی بماند.
• سیگنال انکودر (Encoder Feedback): انکودرهای 20 یا 24 بیتی یاسکاوا، دقت بالایی دارند و کابل آن‌ها بسیار حساس است. برای کابل انکودر، باید حتماً از کابل‌های شیلددار و اورجینال یاسکاوا استفاده شود و از قرارگیری آن در مجاورت کابل‌های قدرت پرهیز گردد تا از تداخل سیگنال (EMI) جلوگیری شود.
• رابط فرمان (Analog/Pulse Train): این مدل از ورودی‌های استاندارد پالس (DIR/PULSE) و ولتاژ آنالوگ برای کنترل سرعت یا گشتاور استفاده می‌کند. سیم‌کشی این سیگنال‌ها باید کوتاه و با استفاده از سیم‌های با کیفیت انجام شود تا اعوجاج سیگنال به حداقل برسد.

۲. ملاحظات محیطی و نصب فیزیکی

نصب فیزیکی صحیح درایو در داخل تابلو، تأثیر مستقیمی بر طول عمر آن دارد.

• تهویه و خنک‌سازی: سرو درایوها، به ویژه در شرایط کارکرد دینامیک، گرمای قابل توجهی تولید می‌کنند. از آنجایی که SGD7S دارای درجه حفاظت IP20 است، باید در تابلو نصب شود و برای خنک‌سازی آن، فاصله استاندارد تعیین شده توسط یاسکاوا (معمولاً حداقل 25 میلی‌متر از بالا و پایین) با سایر قطعات رعایت گردد. استفاده از فن‌ها و سیستم‌های تهویه مناسب در تابلو ضروری است.
• دوری از لرزش: اگرچه این درایو در برابر لرزش‌های صنعتی مقاوم است (تا $4.9 \text{m/s}^2$)، نصب آن در محلی که حداقل لرزش را تجربه می‌کند، عمر قطعات الکترونیکی را افزایش می‌دهد.

۳. کنترل پیشرفته و قابلیت‌های هوشمند Sigma-7

سرو درایو یاسکاوا مدل SGD7S-2R8A00A002 با تمرکز بر روی کنترل‌های پیشرفته نرم‌افزاری، یک جهش بزرگ نسبت به نسل‌های قبلی ایجاد کرده است.

الف. اتوتیونینگ پیشرفته (Advanced Autotuning)

این درایو دارای چند سطح از اتوتیونینگ است که آن را برای انواع بارها مناسب می‌سازد:

1. “One-Touch Tuning” (تنظیم با یک لمس): برای اکثر کاربردهای عمومی که زمان راه‌اندازی اهمیت دارد. درایو در کمترین زمان ممکن، پارامترهای اصلی گشتاور و موقعیت را تنظیم می‌کند.
2. “High-Response Tuning”: برای کاربردهایی که نیاز به بالاترین سطح دینامیک و پاسخ‌دهی دارند. این حالت از توانایی پاسخ $3.1\text{kHz}$ درایو به طور کامل استفاده می‌کند.
3. “Tuning-less”: در شرایطی که بار ثابت بوده و مشخصات مکانیکی سیستم کاملاً مشخص است، درایو می‌تواند تقریباً بدون نیاز به تنظیمات دستی یا اتوماتیک، عملکردی پایدار ارائه دهد.

ب. فیلترهای سرکوب رزونانس و لرزش

ساختارهای مکانیکی در ماشین‌آلات صنعتی دارای فرکانس‌های رزونانس خاصی هستند که در سرعت‌های بالا منجر به لرزش و صدای زیاد می‌شوند. SGD7S-2R8A00A002 با استفاده از فیلترهای سرکوب رزونانس خودکار (Automatic Resonance Suppression Filters)، این لرزش‌ها را تشخیص داده و خنثی می‌کند. این نه تنها کیفیت محصول نهایی را بهبود می‌بخشد، بلکه فرسودگی مکانیکی دستگاه را نیز به شدت کاهش می‌دهد.

۴. ایمنی صنعتی با STO (Safe Torque Off)

ایمنی ماشین‌آلات در استانداردهای جدید صنعتی (مانند IEC 61800-5-2) یک الزام است. سرو درایو یاسکاوا مدل SGD7S-2R8A00A002 به صورت استاندارد از عملکرد STO (Safe Torque Off) پشتیبانی می‌کند.

عملکرد STO: این قابلیت به صورت سخت‌افزاری تضمین می‌کند که در صورت فعال شدن مدار ایمنی (مثلاً با فشردن یک Emergency Stop)، نیروی گشتاور از موتور قطع شود. برخلاف قطع برق اصلی که ممکن است تأخیر داشته باشد، STO فوراً و به صورت قابل اعتماد، از تولید گشتاور توسط درایو جلوگیری می‌کند و مطابق با سطوح ایمنی SIL 3 و PLe (Cat 3) است. این امر باعث می‌شود طراحی سیستم‌های ایمنی ساده‌تر و مطمئن‌تر شود.

۵. مزیت رقابتی یاسکاوا: فراتر از یک درایو

انتخاب یاسکاوا و سری Sigma-7 به دلیل سابقه طولانی این شرکت در نوآوری و کیفیت است.

• تکنولوژی انکودر 24 بیتی: استفاده از انکودرهای 24 بیتی (16,777,216 پالس در هر دور) به معنی وضوح موقعیت‌یابی استثنایی است که در کاربردهایی که به دقت زیر میکرون نیاز دارند، قابل رقابت نیست.
• کاهش خطاهای کنترل (Less Deviation Control): این ویژگی اختصاصی یاسکاوا، خطای موقعیت‌یابی را در فرآیندهای طولانی و پیوسته به حداقل می‌رساند و اطمینان می‌دهد که موتور همیشه دقیقاً در موقعیت فرمان داده شده قرار دارد.
• سازگاری بالا: علی‌رغم پیشرفته بودن، این مدل با حفظ رابط‌های آنالوگ/پالس، امکان جایگزینی آسان با درایوهای قدیمی‌تر را در سیستم‌های کنترلی موجود فراهم می‌کند.

مقایسه سرو درایو یاسکاوا مدل SGD7S-2R8A00A002 با نسل‌های قبلی (Sigma-5)

نتیجه‌گیری کلی درباره سرو درایو یاسکاوا مدل SGD7S-2R8A00A002

سرو درایو یاسکاوا SGD7S-2R8A00A002 یک محصول میان‌رده با کیفیت بالا و قابلیت‌های حرفه‌ای است که تمامی نیازهای یک سیستم کنترل حرکت مدرن با توان 400 وات را برآورده می‌کند. از فرکانس پاسخ‌دهی آن برای دقت بی‌سابقه در موقعیت‌یابی گرفته تا قابلیت‌های اتوتیونینگ هوشمند برای کاهش زمان راه‌اندازی، این درایو یک سرمایه‌گذاری مطمئن برای افزایش بهره‌وری و کاهش هزینه‌های عملیاتی است. این سرو درایو، تضمین‌کننده عملکرد پایدار و دقیق ماشین‌آلات شما برای سال‌ها فعالیت مستمر صنعتی خواهد بود.

سوالات متداول درباره سرو درایو یاسکاوا مدل SGD7S-2R8A00A002

۱. سرو درایو SGD7S-2R8A00A002 با چه موتورهایی سازگار است؟

سرو درایو یاسکاوا مدل SGD7S-2R8A00A002 به طور معمول با سروو موتورهای یاسکاوا سری Sigma-7 (SGM7J) با توان 400 وات و ولتاژ 200V سازگار است. مدل‌های پیشنهادی شامل SGM7J-04AFC6S و موارد مشابه هستند. برای اطمینان کامل از سازگاری، باید کد کامل موتور و درایو را بررسی کنید.

۲. تفاوت این مدل با مدل‌های دارای رابط MECHATROLINK در چیست؟

سرو درایو یاسکاوا مدل SGD7S-2R8A00A002 دارای رابط ولتاژ آنالوگ / قطار پالس است و برای کنترل‌های سنتی‌تر یا سیستم‌هایی که از PLCهای استاندارد با خروجی پالس استفاده می‌کنند، مناسب است. مدل‌های با رابط MECHATROLINK یا EtherCAT برای شبکه‌های صنعتی پیشرفته (Fieldbus) و کنترل حرکت هماهنگ (Synchronized Motion) در چندین محور طراحی شده‌اند.

۳. آیا می‌توان سرو درایو یاسکاوا مدل SGD7S-2R8A00A002 را به جای سری‌های قدیمی‌تر Sigma-5 استفاده کرد؟

بله، سری Sigma-7 به عنوان نسل پیشرفته‌تر Sigma-5 معرفی شده است و اغلب با هدف بهبود عملکرد و جایگزینی آن استفاده می‌شود. با این حال، به دلیل تغییر در کانکتورها و گاهی پروتکل‌های انکودر، ممکن است نیاز به تعویض کابل‌ها و تنظیمات جدید باشد.

۴. منظور از فرکانس پاسخ‌دهی چیست و چه تأثیری دارد؟

فرکانس پاسخ‌دهی (Bandwidth) نشان‌دهنده سرعت واکنش سروو درایو به فرمان‌های کنترلی است. فرکانس در این درایو به این معنی است که سیستم بسیار سریع‌تر و دقیق‌تر می‌تواند موقعیت، سرعت یا گشتاور را اصلاح کند. این امر منجر به کاهش زمان سکون (Settling Time)، کاهش نوسانات و افزایش دقت نهایی ماشین‌آلات می‌شود.
